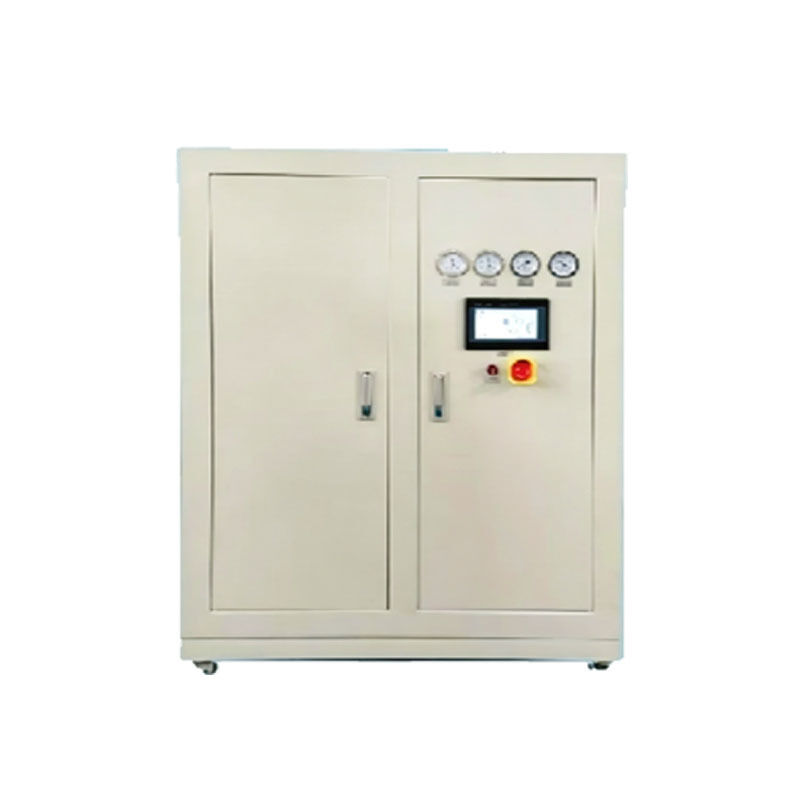

Générateur d'azote d'adsorption par balancement sous pression de type boîte
-
Mettre en évidence
Générateur d'azote de type boîte
,Générateur d'azote d'adsorption par balancement sous pression
,Générateur d'azote de pièces de rechange YAMAHA
-
Capacité d'azote1-100Nm3/heure
-
Pureté d'azote95 % ~ 99,999 %
-
Pression d'azote0,5 ~ 0,8 Mpa (boost pour haute pression)
-
Point de rosée d'azote≤-40°C (pression atmosphérique)
-
Alimentation de contrôle0,2 kW 220V 50Hz
-
Lieu d'origineChine
-
Nom de marqueCNSMT
-
CertificationCE- PSA Nitrogen
-
Numéro de modèleHN-4030
-
Quantité de commande min1 jeu de machine ou commande mixte est également acceptable. Transport : en vrac ou en conteneurs
-
PrixNégociable
-
Détails d'emballageDes boîtes d'exportation standard et des emballages robustes en bois dur sont les deux options
-
Délai de livraison1-2 jours ouvrables
-
Conditions de paiementLC, D/A, D/P, T/T, Western Union,MoneyGram
Générateur d'azote d'adsorption par balancement sous pression de type boîte
Générateur d'azote d'adsorption à oscillation sous pression
Notre générateur d'azote d'adsorption à bascule de type boîte fournit de l'azote de haute pureté pour diverses applications industrielles avec une efficacité et une fiabilité exceptionnelles.
Applications industrielles
- Industrie chimique:Nettoyage des conduites, inertisation et protection des catalyseurs pour les réservoirs de stockage
- Industrie alimentaire:Emballage et scellement des jus, huiles alimentaires, alcool et bière
- Traitement thermique des métaux:Atmosphère de protection pour le recuit, l'éteinte, l'oxydation et le frittage
- Marine:Nettoyage et charge d'azote pour les navires de chargement de produits chimiques et de pétrole naturel
- Médical:Nettoyage et charge d'azote pour les matériaux et les produits
- Fabrication de caoutchouc:Protection contre l'azote lors de la fabrication de produits en caoutchouc
- Applications de stockage:Poudre anti-explosion, stockage des céréales, élimination des moisissures et des insectes
- Pétrole et gaz naturel:Nettoyage et protection des réservoirs et des conduites
- Peinture:Prévention des incendies, protection contre l'oxydation et charge d'azote
- Récupération améliorée du pétrole:Injection d'azote dans les puits de pétrole pour l'extraction de pétrole résiduel
- Entreposage de légumes et de fruits:Conservation de la fraîcheur et stockage prolongé
Principe technique
L'appareil fonctionne selon le principe de l'adsorption par oscillation sous pression (PSA) en utilisant des tamis moléculaires de carbone de haute qualité comme milieu d'adsorption.L'air pur comprimé entre dans la tour d'adsorption où les tamis moléculaires adsorbent de préférence les impuretés d'oxygène et de dioxyde de carbone tout en permettant à l'azote de passer à traversAu cours de la décompression, l'oxygène adsorbé est désorbé et déchargé, complétant le cycle de régénération.produisant en continu du gaz azoté de haute pureté à une pureté stable allant jusqu'à 99La structure de la boîte fermée isole les impuretés extérieures, assurant une production d'azote stable et efficace.
Principales caractéristiques
- Source d'air naturel nécessitant uniquement de l'air comprimé et de l'énergie pour des coûts d'exploitation faibles
- Pureté d'azote réglable de 95% à 99,999% selon les exigences de capacité
- Système entièrement automatisé avec démarrage rapide (10-15 minutes) et fonctionnement à un bouton
- Configuration compacte avec un minimum d'espace au sol et une excellente adaptabilité à l'environnement
- Technologie de remplissage de tempête de neige pour prévenir les dommages au CMS
- Débitmètre numérique de haute précision avec compensation de pression pour une surveillance précise
Directives de sécurité
Installation et sécurité environnementale
- Installer dans des espaces intérieurs bien ventilés, secs et propres, à l'écart des flammes ouvertes et des sources de chaleur
- Veiller à ce qu'il y ait un sol plat et porteur avec un espace d'entretien et de dissipation de chaleur adéquats
- Un câblage approprié selon la tension nominale avec des dispositifs de mise à la terre et de protection fiables
- Effectuer des essais d'étanchéité à l'air après les raccords de pipelines à l'aide de raccords qualifiés
Vérification de la sécurité avant le démarrage
- Vérifier la fermeture et le verrouillage de la porte de la boîte, vérifier l'accumulation de débris internes
- Confirmer le fonctionnement du ventilateur de refroidissement et du système de régulation de la température
- Valider la pression d'admission, la pression de réglage et les paramètres de pureté dans les plages nominales
- Veiller à ce que les opérateurs soient correctement formés et familiarisés avec les procédures d'équipement
Normes de sécurité opérationnelle
- Surveiller régulièrement la pression, la pureté et les paramètres de température pendant le fonctionnement
- Arrêtez immédiatement l'équipement en cas de surtensions, d'anomalies de pureté ou de bruits inhabituels.
- Ne jamais ouvrir les portes de la boîte ni toucher les composants internes pendant le fonctionnement
- Traiter immédiatement les fuites d'azote par des procédures de ventilation et d'évacuation
Sécurité de l'entretien et de la réparation
- Toujours couper l'alimentation et libérer la pression interne avant les opérations de maintenance
- Utiliser des accessoires d'usine d'origine pour les cartouches de filtre et les remplacements de tamis moléculaires
- Mettre en place des systèmes d'étiquetage et d'avertissement appropriés pendant la maintenance
- Portez une protection antistatique dans les environnements poussiéreux pour prévenir les risques d'étincelles
Sécurité de l'arrêt et du stockage
- Suivre les procédures d'arrêt standard avec libération progressive de la pression
- Équipement interne à gaz vide et d'étanchéité pour la prévention de l'humidité et de la poussière pendant le stockage à long terme
- Inspecter régulièrement l'état des conduites et des composants électriques
Spécifications techniques
| Modèle | Produits | Pureté de l'azote | Dimensions (L*W*H mm) | Entrée d'air | Sortie de gaz | Poids (kg) | Énergie |
|---|---|---|---|---|---|---|---|
| HN4010 | 10Nm3/h | ≥ 99,99% | 1300*950*1850 | G1/2" | G1/2" | 500 | Pour les véhicules à moteur électrique |
| HN4020 | 20Nm3/h | ≥ 99,99% | Le taux de croissance est de | G1 " | G1/2" | 600 | Pour les véhicules à moteur électrique |
| HN4030 | 30Nm3/h | ≥ 99,99% | 1500*950*1850 | G1 " | G1/2" | 700 | Pour les véhicules à moteur électrique |
| HN4040 | 40Nm3/h | ≥ 99,99% | 1600 fois 1000 fois 2000 | G1 " | G1/2" | 800 | Pour les véhicules à moteur électrique |
| HN4050 | 50 Nm3/h | ≥ 99,99% | 1600*1200*2200 | G1 " | G1/4 " | 1000 | Pour les véhicules à moteur électrique |
| HN4060 | 60Nm3/h | ≥ 99,99% | 1600*1200*2200 | G1 " | G1 " | 1200 | Pour les véhicules à moteur électrique |
| HN4080 | 80Nm3/h | ≥ 99,99% | 1800*1400*2500 | G1 " | G1 " | 1600 | Pour les véhicules à moteur électrique |
| HN4100 | 100 Nm3/h | ≥ 99,99% | 2000*1600*2600 | DN32 | G1 " | 1800 | Pour les véhicules à moteur électrique |
| HN4150 | 150 Nm3/h | ≥ 99,99% | 2200*1600*2700 | DN40 | G1 " | 2400 | Pour les véhicules à moteur électrique |
| HN4200 | 200 Nm3/h | ≥ 99,99% | Le nombre total de personnes concernées est de 2300*1600*2700 | DN50 | DN40 | 3000 | Pour les véhicules à moteur électrique |
| HN4250 | 250 Nm3/h | ≥ 99,99% | 2400*1600*2700 | DN50 | DN40 | 4000 | Pour les véhicules à moteur électrique |
| HN4300 | 300 Nm3/h | ≥ 99,99% | 2500*1600*2760 | DN65 | DN40 | 5600 | Pour les véhicules à moteur électrique |
| HN4400 | Le nombre de cycles est de 400 Nm3/h. | ≥ 99,99% | 2700*1800*2900 | DN65 | DN50 | 6500 | Pour les véhicules à moteur électrique |
| HN4500 | 500 Nm3/h | ≥ 99,99% | 3200*2400*3900 | DN80 | DN65 | 7500 | Pour les véhicules à moteur électrique |
| HN4600 | 600 Nm3/h | ≥ 99,99% | 3500*2500*4000 | DN80 | DN65 | 8500 | Pour les véhicules à moteur électrique |
| HN4700 | 700 Nm3/h | ≥ 99,99% | 3500*2500*4500 | DN100 | DN80 | 9500 | Pour les véhicules à moteur électrique |
| HN4800 | 800 Nm3/h | ≥ 99,99% | 3800*2600*4500 | DN100 | DN80 | 11000 | Pour les véhicules à moteur électrique |
| HN4900 | 900 Nm3/h | ≥ 99,99% | 3800*2600*5200 | DN100 | DN80 | 12000 | Pour les véhicules à moteur électrique |
| HN41000 | Le nombre d'unités de production | ≥ 99,99% | 4000*2800*5500 | DN100 | DN80 | 15000 | Pour les véhicules à moteur électrique |
Avantages de l'entretien
- Mise en page intégrée:L'installation de pipelines et d'accessoires bien organisés pour une localisation rapide des défauts
- Accès dédié à la maintenance:Portes d'entretien et ports d'exploitation pour le remplacement facile des composants
- Opération automatisée:Système de surveillance intelligent avec alertes automatiques pour les anomalies
- Cycles de maintenance clairs:Calendriers de remplacement normalisés des éléments de filtre et des consommables
- Appui au système de refroidissement:Dissipation thermique intégrée avec exigences de nettoyage régulier des conduits d'aération
- Structure de protection:Protection contre les bosses et les dommages accidentels
- Conception modulaire:Maintenance de composants individuels sans démontage approfondi
Questions fréquemment posées
Informations de base
Quelle est la pureté maximale d'azote possible?
La pureté est réglable jusqu'à 99,999%, adaptée aux exigences de production de gaz de précision SMT.
Quelle est la différence entre les modèles de type boîte et les modèles de type ouvert?
Le type de boîte comporte un boîtier scellé pour réduire la poussière et le bruit avec une protection plus forte, idéal pour les ateliers propres.
Fonctionnement et utilisation
L'équipement peut-il fonctionner en continu 24 heures sur 24?
Oui, il prend en charge la production de gaz 24 heures sur 24 et 7 jours sur 7 pour les besoins de la ligne de production continue.
Le niveau sonore de fonctionnement est-il acceptable?
La boîte comprend une structure d'isolation acoustique, ce qui permet un faible bruit de fonctionnement qui n'interfère pas avec les opérations de l'atelier.
La pression de production et le débit du gaz peuvent-ils être ajustés?
Les deux paramètres peuvent être réglés de manière flexible en fonction des conditions d'utilisation du gaz sur place avec une grande adaptabilité.
Qualité et dysfonctionnement
Qu'est-ce qui cause une diminution soudaine de la pureté des gaz?
Des impuretés excessives, le vieillissement du tamis moléculaire, des fuites de tuyaux et une pression instable peuvent tous affecter la pureté.
Comment faire face au bruit anormal pendant le fonctionnement?
Arrêtez immédiatement la machine et vérifiez si les fixations, les vannes et les ventilateurs des conduites ne contiennent pas d'objets étrangers ou s'ils sont lâches.
Comment résoudre la teneur élevée en eau dans le gaz?
Remplacer les éléments filtrants de séchage du préfiltre conformément au calendrier et vérifier l'état de fonctionnement du système de séchage.
Maintenance et installation
L'entretien quotidien est-il compliqué?
L'entretien est simple avec un nettoyage régulier des conduits d'aération et le remplacement des éléments filtrants à faible coût.
Quelles sont les exigences d'entretien obligatoires?
Coupez toujours l'alimentation et libérez la pression avant d'ouvrir la boîte - ne démontez jamais les composants sous pression ou avec l'électricité.
Combien de temps durent les consommables de base?
Les tamis moléculaires au carbone ont une longue durée de vie dans des conditions normales, les éléments filtrants étant remplacés par cycle prévu.
Scénarios d'application et sécurité
Quels scénarios de production conviennent?
Idéal pour les processus propres, y compris le montage de surface SMT, le soudage par reflux, l'emballage électronique et le soudage de précision.
Quelles précautions de sécurité sont nécessaires?
Veillez à ce que la ventilation et la dissipation de chaleur soient adéquates, éloignez les flammes ouvertes et réparez rapidement les fuites d'azote par ventilation.
Quels sont les avantages de la production d'azote sur place?
Des économies de coûts significatives, un approvisionnement en gaz stable et ininterrompu et l'élimination du stockage des bouteilles de gaz et de la gestion du transport.
