Ceinture à mailles PCB trois peinture à l'épreuve du chaud de durcissement du four
-
Mettre en évidence
Fours de durcissement de PCB à courroie à mailles
,Cuisinier de séchage à trois couches
,four à durcissement à chaud SMT
-
Lieu d'origineChine
-
Nom de marqueCNSMT
-
CertificationCE-curing oven
-
Numéro de modèleHN-Cure200/Cure300/Cure200T/Cure300T/Cure400T
-
Quantité de commande min1 jeu de machine ou commande mixte est également acceptable. Transport : en vrac ou en conteneurs
-
PrixNégociable
-
Détails d'emballageDes boîtes d'exportation standard et des emballages robustes en bois dur sont les deux options
-
Délai de livraison1-2 jours ouvrables
-
Conditions de paiementLC, D/A, D/P, T/T, Western Union,MoneyGram
Ceinture à mailles PCB trois peinture à l'épreuve du chaud de durcissement du four
Four de traitement chaud de peinture de preuve de la carte PCB trois de ceinture de maille
Équipement de durcissement thermique professionnel conçu pour les lignes de production de PCB et PCBA, offrant un contrôle précis de la température et une intégration transparente de l'automatisation.
Champ d'application
- Convient à la ligne de production de revêtements SMT, disponible en grandes et petites tailles de cadre
Principales caractéristiques
- Modes de contrôle doubles : bouton + manuel, PLC + écran tactile avec alarme sonore et lumineuse de défaut
- Contrôle de température indépendant à plusieurs niveaux avec réglage PID et matériaux d'isolation spécialisés
- Précision du contrôle de la température à ±5°C
- Sortie de gaz d'échappement indépendante pour une connexion directe aux systèmes d'échappement d'usine
Champs d'application
- Largement applicable pour le séchage et le durcissement complets des PCB et PCBA
- Les processus comprennent le durcissement thermique de la peinture à trois épreuves, le séchage du flux, le durcissement de l'encre des circuits imprimés et la cuisson des composants à l'épreuve de l'humidité.
- Compatible avec diverses cartes de circuits imprimés souples et rigides, notamment les nouvelles cartes de stockage d'énergie, les cartes BMS pour véhicules, les cartes de contrôle industrielles et les cartes de circuits flexibles FPC.
- Conception d'une ligne d'assemblage de bandes maillées pour une intégration transparente de l'automatisation et des opérations de durcissement continu à grande échelle
Spécifications techniques
| Type de paramètre | HN-Cure200/Cure300 | HN-Cure200T/Cure300T/Cure400T |
|---|---|---|
| Direction de travail et espace de bord du PCB | Gauche → Droite (standard), Droite → Gauche (en option) ; Bord de processus PCBA ≥ 5 mm | |
| Hauteur de transport et hauteur maximale des composants | 920 ± 20 mm, 100 mm au-dessus et en dessous de la surface de la chaîne | |
| Vitesse de transmission et charge maximale | 0,5-3,5 m/min ; 8Kg/mètre uniformément réparti | |
| Voie du convoyeur | Rail spécialisé en alliage d'aluminium + chaîne en acier inoxydable avec bandes résistantes à l'usure | |

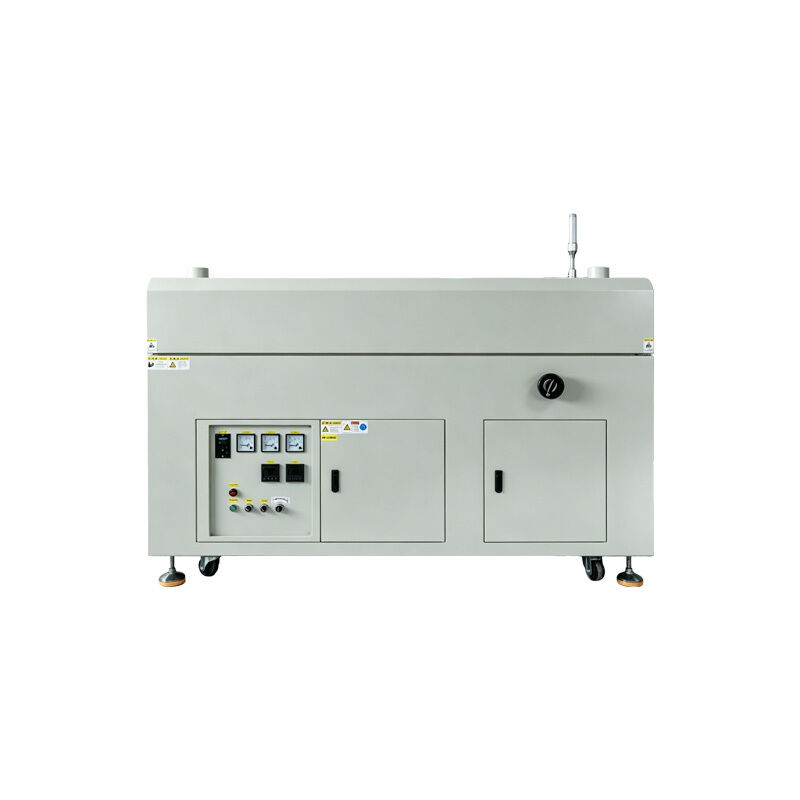

| Moteur de transfert | Moteur à vitesse réglable avec affichage numérique | Moteur pas à pas avec affichage de l'interface logicielle |
| Modulation d'amplitude et largeur | Réglage manuel, 50-460 mm | Réglage électrique, 50-460mm |
| Nombre de zones de température | 2M : 2 zones (6 lampes/zone) ; 3M : 3 zones (6 lampes/zone) | 4M : 4 zones (6 lampes/zone) |
| Température de chauffage | Température ambiante - 120°C (réglable) | |
| Temps de chauffage et précision | Env. 10 minutes, ±5°C | |
| Dimensions | 2M : 2000×930×1250mm 3M : 3000 × 930 × 1250 mm |
2M : 2000×1080×1250mm 3M : 3 000 × 1 080 × 1 250 mm 4M : 4000×1080×1250mm |
| Tension d'alimentation | AC380V 50-60Hz, système triphasé à cinq fils | |
| Puissance nominale | 2M : 6,0 KW/6,5 KW 3M : 9,0 KW/9,5 KW |
4M : 12,5 KW |
| Poids de l'équipement | 2M : ~410Kg ; 3M : ~510Kg | 4M : ~580Kg |

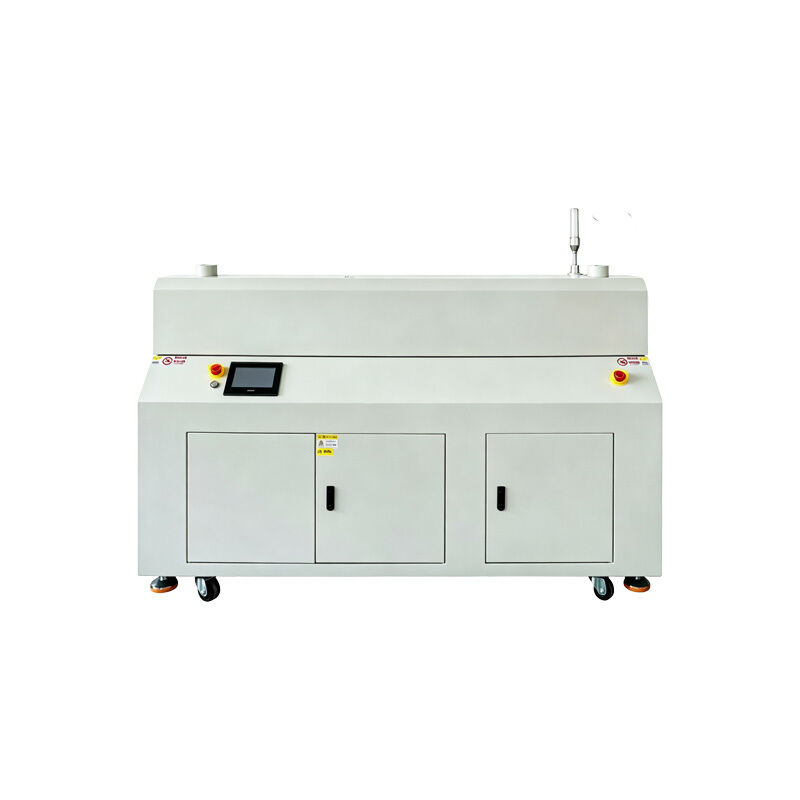

| Méthode de contrôle et communication | Contrôle des clés | PLC + écran tactile, port de signal de communication SMEMA |
CNSMT se spécialise dans la fabrication d'équipements de durcissement thermique de PCB, proposant des fours de durcissement thermique de PCB à bande maillée, des fours de séchage à air chaud de type tunnel et des fours de cuisson de PCB de type boîte avec prise en charge d'une personnalisation non standard.
Les fours de séchage continu en ligne se connectent de manière transparente aux lignes de production d’assemblage et de revêtement SMT pour un fonctionnement continu automatisé. Les modèles de type boîte conviennent aux scénarios d’échantillonnage en petits lots et de production intermittente.
Précautions de sécurité
- Ne touchez pas les composants à haute température pendant le fonctionnement
- N'ouvrez pas la boîte et ne bloquez pas les bouches d'aération
- Interdire strictement la cuisson de matériaux inflammables, explosifs et corrosifs
- Seul le personnel professionnel est autorisé à opérer
- Nettoyer régulièrement les débris et la poussière à l'intérieur du four
- Effectuer la maintenance après la mise hors tension et le refroidissement
Tous les équipements sont soumis à un contrôle de qualité strict avec des performances stables. Nous fournissons gratuitement une installation sur site, un débogage, une formation opérationnelle et une assurance qualité complète de la machine avec une assistance technique à vie.
Commentaires des clients
Le four thermodurcissable pour PCB à bande maillée CNSMT présente un contrôle précis de la température, une gestion stable de la température segmentée et un séchage uniforme adapté à la production de circuits imprimés par lots. L'équipement fonctionne sans problème avec un faible taux de défaillance et une capacité de production stable.
Foire aux questions
Quels processus de durcissement conviennent à l'équipement ?
Compatible avec les processus courants, y compris le durcissement de la peinture à trois épreuves de PCB, le séchage du flux, le durcissement de l'encre des circuits imprimés et la cuisson résistante à l'humidité des composants pour divers circuits imprimés souples et durs.
Compatible avec les processus courants, y compris le durcissement de la peinture à trois épreuves de PCB, le séchage du flux, le durcissement de l'encre des circuits imprimés et la cuisson résistante à l'humidité des composants pour divers circuits imprimés souples et durs.
Peut-il être connecté à des chaînes d’assemblage automatisées ?
La structure standard de la bande maillée se connecte de manière transparente aux équipements d’automatisation front-end et back-end, prenant en charge la production continue par lots pour les opérations à grande échelle.
La structure standard de la bande maillée se connecte de manière transparente aux équipements d’automatisation front-end et back-end, prenant en charge la production continue par lots pour les opérations à grande échelle.
Qu’en est-il de la précision et de la stabilité de la température ?
Le système de contrôle de température segmenté assure un contrôle uniforme et précis de la température, empêchant efficacement la déformation des cartes et le durcissement inégal des circuits imprimés de précision.
Le système de contrôle de température segmenté assure un contrôle uniforme et précis de la température, empêchant efficacement la déformation des cartes et le durcissement inégal des circuits imprimés de précision.
Prend-il en charge les tailles non standard personnalisées ?
Prend en charge la personnalisation de la longueur du corps du four, de la vitesse de la bande maillée, de la hauteur d'alimentation/déchargement et des paramètres de contrôle de la température pour répondre aux différentes exigences de produits et de production.
Prend en charge la personnalisation de la longueur du corps du four, de la vitesse de la bande maillée, de la hauteur d'alimentation/déchargement et des paramètres de contrôle de la température pour répondre aux différentes exigences de produits et de production.
L'entretien quotidien est-il simple ?
L'équipement présente une structure simple, un nettoyage facile des débris, un faible taux de défaillance, un fonctionnement quotidien pratique et des conseils techniques complets tout au long du processus après-vente.
L'équipement présente une structure simple, un nettoyage facile des débris, un faible taux de défaillance, un fonctionnement quotidien pratique et des conseils techniques complets tout au long du processus après-vente.
Attestation
CNSMT se spécialise dans la R&D et la production de fours de durcissement thermique de PCB à bande maillée avec contrôle de température segmenté et personnalisation non standard. L'équipement se caractérise par un contrôle précis de la température, un fonctionnement stable et des performances élevées.
