Mettre en évidence
Machines de chargement automatique de PCB
,Chargeur de circuits imprimés en ligne SMT
,système de chargement de PCB entièrement automatique
-
Lieu d'origineChine
-
Nom de marqueCNSMT
-
CertificationCE-flipper machine-elevator
-
Numéro de modèleHN-L10
-
Quantité de commande min1 jeu de machine ou commande mixte est également acceptable. Transport : en vrac ou en conteneurs
-
PrixNégociable
-
Détails d'emballageDes boîtes d'exportation standard et des emballages robustes en bois dur sont les deux options
-
Délai de livraison1-2 jours ouvrables
-
Conditions de paiementLC, D/A, D/P, T/T, Western Union,MoneyGram

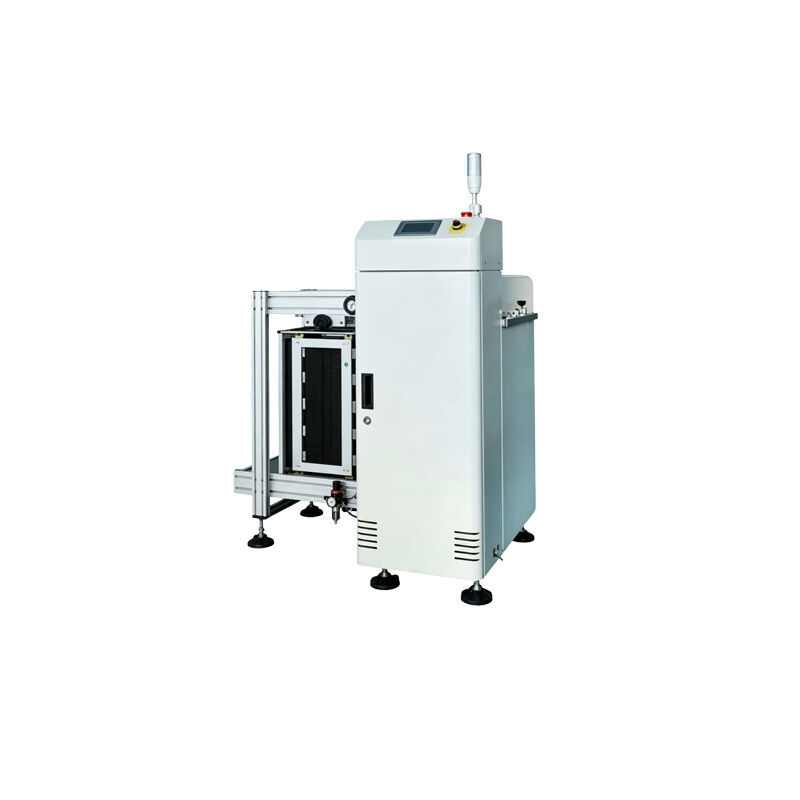

Chargeur de PCB entièrement automatique
Chargeur de PCB entièrement automatique
Équipement d'automatisation avancée pour les lignes de production SMT, conçu pour des opérations efficaces de manutention et d'alimentation en PCB.
Le champ d'application
Idéal pour les chaînes de production de revêtements SMT, disponible dans les grandes et petites tailles de cadre pour répondre à diverses exigences de production.
Principales caractéristiques
- Système de commande PLC + écran tactile avec affichage intuitif du menu
- Détection de défauts par système d'alarme sonore et lumineuse
- Équipé d'un port de signal de communication SMEMA pour une intégration transparente
Champs d'application
La machine de chargement entièrement automatique de PCB sert de multiples industries, y compris l'électronique grand public 3C, l'électronique automobile, l'alimentation électrique industrielle, l'électronique médicale, la sécurité de la maison intelligente,et photovoltaïque de nouvelles énergiesIl s'intègre aux lignes de production de montage de surface SMT, plug-in DIP, inspection AOI, processus PCB et tests de produits finis.connexion transparente avec les machines d'impression et les équipements de montage en surface pour permettre des opérations d'alimentation automatique en PCB.
Spécifications techniques
| Paramètre | Machine à petit cadre | Machine à large cadre |
|---|---|---|
| Direction de travail et espace de bordure du PCB | La valeur de l'échantillon doit être supérieure ou égale à la valeur de l'échantillon. | La valeur de l'échantillon doit être supérieure ou égale à la valeur de l'échantillon. |
| Hauteur de transport et hauteur maximale du composant | 920 ± 20 mm, inférieur à 45 mm (personnalisable) | 920 ± 20 mm, inférieur à 45 mm (personnalisable) |
| Système de transmission | Chaîne d'ingénierie plate en nylon noir | |
| Configuration du moteur | 3 moteurs à vitesse fixe + 1 moteur de freinage | |
| Taille du cadre du matériau | 355 × 320 × 565 mm | Pour les appareils à commande numérique: |
| Taille maximale du PCB | L50 × W50 - L330 × W250 mm | L50 × W50 - L525 × W460 mm |
| Mécanisme de levage | vis à bille avec plate-forme de levage intégrée en aluminium coulé | |
| Dimensions globales (envoyer/recevoir) | Envoyer: 1330 × 780 × 1200 mm Réception: 1750 × 780 × 1200 mm |
Envoyer: 1800 × 1120 × 1350 mm Réception: 2520 × 1120 × 1350 mm |
| Besoins en énergie | ≥ 0,4 Mpa de pression d'air, alimentation 220V à 50 à 60 Hz | |
| Consommation d'énergie et poids | 0.5KW, ≈240Kg | 0.5KW, ≈290Kg |
| Système de contrôle | PLC + écran tactile de contrôle d'affichage, port de communication SMEMA | |
Le chargeur automatique de circuits imprimés SMT est un équipement d'automatisation essentiel pour les lignes de production SMT.parfaitement adapté aux machines d'impression de pâte de soudure et se connectant parfaitement avec les équipements de production SMT pour obtenir une continuité, les opérations d'alimentation de PCB sans équipage.
Avec un fonctionnement stable et un alignement précis, la machine d'alimentation en PCB remplace efficacement le chargement manuel,éliminer les erreurs opérationnelles et les dommages électrostatiques tout en améliorant considérablement l'efficacité de la chaîne de productionLe système prend en charge la production en série de circuits imprimés standard et peut être personnalisé pour les besoins d'alimentation automatique de PCB non standard,d'une capacité de charge supérieure ou égale à 300 W.
Nos modèles couvrent les principaux styles de chargeurs de PCB SMT intégrés, combinant des fonctions de charge automatique, de réception et d'alimentation continue dans une structure compacte.L'équipement prend en charge le changement rapide de ligne et le débogage, ce qui le rend approprié pour les lignes de production SMT dans plusieurs industries, notamment l'électronique 3C, l'électronique automobile, le contrôle industriel et les applications médicales.
Précautions de sécurité
- Ne touchez pas à la zone d'alimentation de la planche pendant le fonctionnement
- Familiariser avec les emplacements des boutons d'arrêt d'urgence
- L'entretien nécessite des opérations d'arrêt
- Les modifications non autorisées sont strictement interdites.
- Les accessoires doivent être inspectés régulièrement
Service après-vente
- Couverture complète de la garantie de la machine
- Débogage et formation gratuits sur place
- Assistance technique et questions et réponses 24 heures sur 24, 7 jours sur 7
- Assistance rapide au dépannage
- Fourniture à long terme de pièces d'usine d'origine
Commentaires des clients
Les clients déclarent que les chargeurs automatiques de PCB SMT CNSMT fonctionnent de manière stable et se connectent bien aux imprimantes de pâte de soudure, ce qui améliore considérablement l'efficacité de l'alimentation.Des conceptions non standard sur mesure s'adaptent parfaitement aux lignes de productionL'équipe après-vente fournit des réponses rapides et une mise en service en temps opportun sur place.
Questions fréquemment posées
- Instabilité du carton et de la planche d'aspiration:Causée par une fuite d'aspirateur, une déformation de la planche ou des écarts de réglage des paramètres de hauteur entraînant une aspiration vide ou une aspiration multiple de la planche
- Alignement inexact et déviation de l'alimentation:En raison de ceintures lâches, d'un espacement anormal des rails de guidage, de capteurs sales ou d'une alimentation mal alignée avec les imprimantes
- Opération de démarrage/arrêt anormale:résultant d'une défaillance de l'induction photoélectrique, d'une pression d'air insuffisante ou d'un arrêt inexpliqué/d'une livraison continue de carte vide
- Levé des bégaiements et bruit anormal:Causée par un manque de lubrification des vis, une accumulation de poussière sur les rails de guidage ou une charge excessive sur les moteurs de levage
Certifications
La CNSMT est spécialisée dans la fabrication de chargeurs automatiques de PCB SMT, y compris des machines de manutention de cartes SMT, des distributeurs d'alimentation correspondant à l'imprimante, des équipements non standard sur mesure,et modèles intégrés de chargement-déchargementNos machines sont largement utilisées dans les industries de la 3C, de l'électronique automobile et du contrôle industriel, vendues dans le monde entier à des prix compétitifs.Nous fournissons un service après-vente complet et des solutions personnalisées pour les fabricants SMT.
