Machine de revêtement de PCB SMT de haute précision pour toute la carte
-
Mettre en évidence
Machine de revêtement SMT de haute précision
,machine de revêtement de panneaux entiers pour SMT
,machine de revêtement de ligne SMT avec garantie
-
Lieu d'origineChine
-
Nom de marqueCNSMT
-
CertificationCE- Precision Coating
-
Numéro de modèleHN-Vision1
-
Quantité de commande min1 jeu de machine ou commande mixte est également acceptable. Transport : en vrac ou en conteneurs
-
PrixNégociable
-
Détails d'emballageDes boîtes d'exportation standard et des emballages robustes en bois dur sont les deux options
-
Délai de livraison1-2 jours ouvrables
-
Conditions de paiementLC, D/A, D/P, T/T, Western Union,MoneyGram

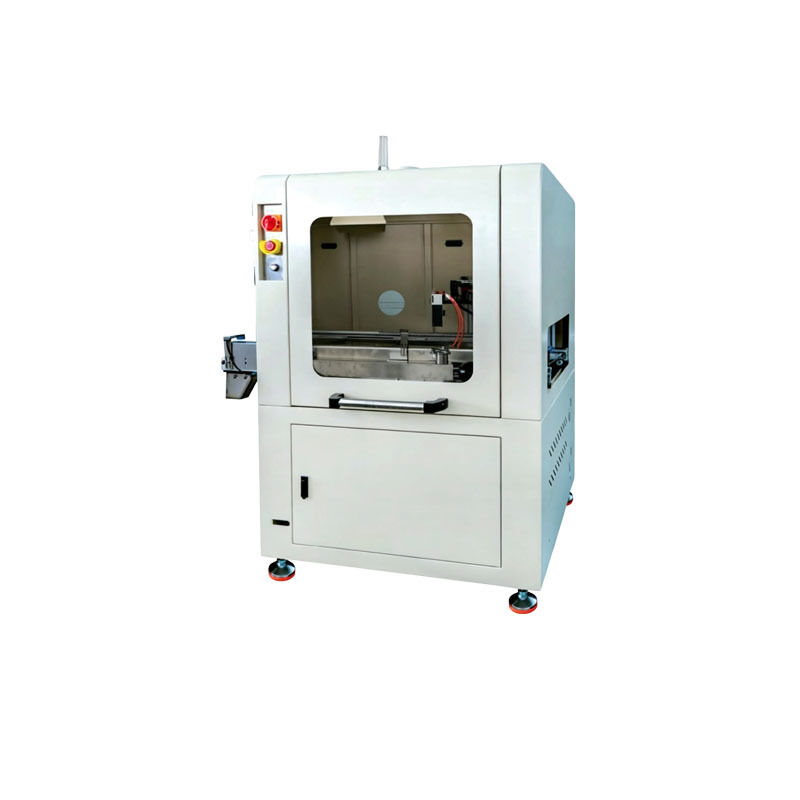

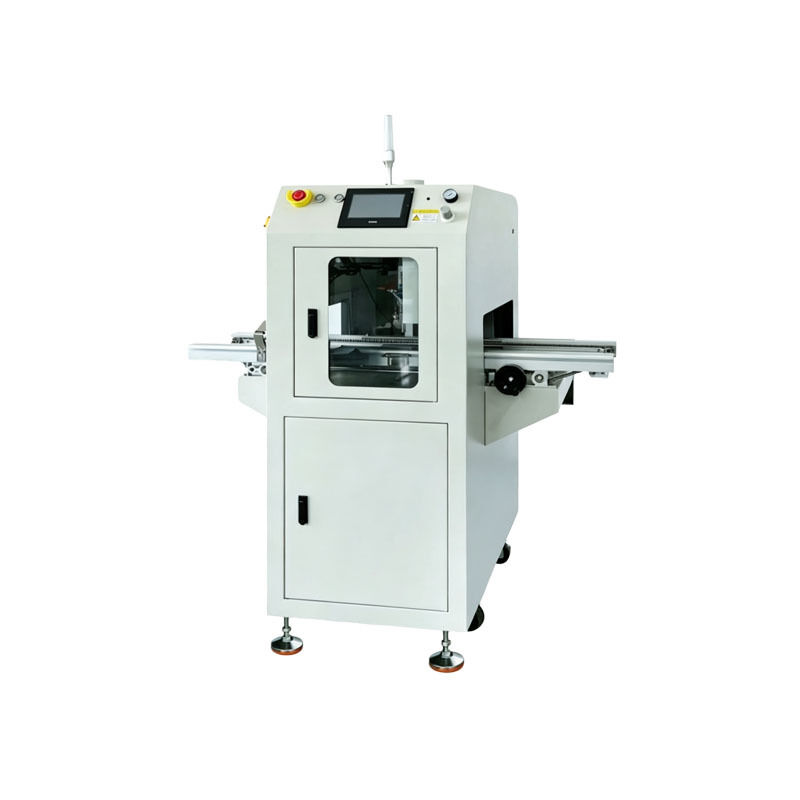

Machine de revêtement de PCB SMT de haute précision pour toute la carte
Machine de revêtement de panneaux entiers de haute précision
Champ d'application
Convient aux applications de revêtement multi-industrielles, notamment :
- Pulvérisation de surfaces de soudure sur des surfaces entières de composants
- Pulvérisation sur de grandes surfaces de panneaux multi-panneaux
- Pulvérisation de surface de soudure de bandes d'éclairage d'usine
- Écrans LED à grand pas
Caractéristiques des appareils V1/V1S
- Vanne de régulation de pression de haute précision pour un réglage précis de la pression de l'air d'atomisation
- Voie de transport de matériaux modèle ouvert avec chaîne spéciale en acier inoxydable et bandes résistantes à l'usure pour une durée de vie prolongée
- Mécanismes de transmission doubles pour le réglage de l'amplitude de la piste assurant une stabilité à long terme
- Pare-brise à l'entrée/sortie du rail avec ports d'échappement indépendants pour améliorer l'environnement de l'atelier
- Alarme sonore et lumineuse de défaut avec interface d'affichage de menu conviviale
Fonctions optionnelles
Détection intelligente de la capacité de peinture, nettoyage automatique des valves, nettoyage automatique de la chaîne (disponible uniquement pour Vision1S)
Spécifications techniques
| Types de | Projet | HN-Vision1 | HN-Vision1S |
|---|---|---|---|
| Paramètres de revêtement | Déplacement sur l'axe Y et hauteur maximale des composants | Y = 420 mm ; 70 mm au-dessus et 70 mm en dessous de la surface de la chaîne | |
| Espace de bord du PCB et largeur de revêtement unique | Bord du processus PCBA ≥ 5 mm : 2-30 mm (petite atomisation, grande atomisation) | ||
| Mode d'entraînement de l'axe Y | Moteur pas à pas + module courroie | Module servomoteur + courroie | |
| Vitesse de fonctionnement maximale sur l'axe Y | 600 mm/s | ||
| Système de convoyeur | Direction de travail | Gauche L - Droite R (standard), (droite R - gauche L en option) | |
| Hauteur de transport et vitesse de transport | 920 ± 20 mm ; 2-13 m/min | ||
| Moteur de transmission et méthode de modulation d'amplitude | Moteur à vitesse réglable, affichage numérique de la vitesse ; Réglage manuel de la largeur de piste, largeur de modulation d'amplitude 50-460 mm | ||
| Système de configuration de vanne de pulvérisation | Disposition des vannes | Configurer 1 vanne de pulvérisation | |
| Réglage de la pression de l'air d'atomisation | Vanne de régulation de pression de précision + compteur mécanique numérique | ||

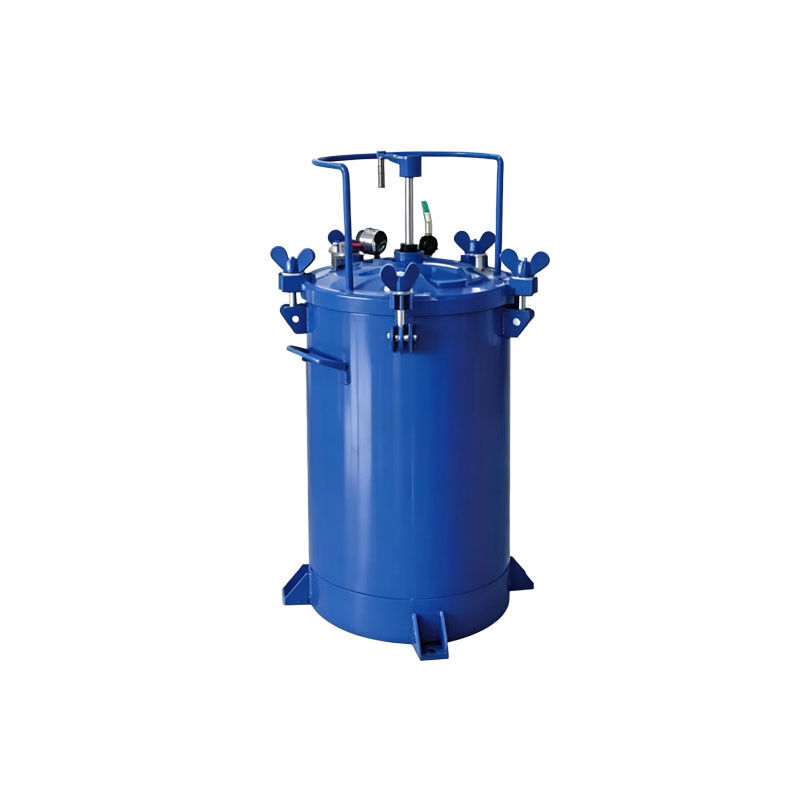

| Système d'alimentation | Equipé d'un seau d'alimentation en colle sous pression de 10L et d'un seau de nettoyage en inox de 2L | ||
| Exigences du site d'équipement | Dimensions | L1060*L930*H1700(mm) | L1060*L1000*H1700(mm) |
| Poids de l'équipement | Env. 320Kg | Env. 480Kg | |
| Pression atmosphérique de l'équipement | ≥0,4 MPa | ||
| Exigences en matière de volume d'air évacué | 900m²/h, Le diamètre de la sortie d'échappement est de 100mm | 900 m²/h, diamètre de sortie d'échappement φ150 mm * 1 | |
| Puissance de l'appareil et consommation électrique totale | AC220V 50-60Hz 1,2KW | ||
| Méthode de contrôle | Automate + écran tactile | ||
Aperçu de la machine de revêtement de panneaux entiers de PCB
La machine de revêtement de cartes entières de PCB est un équipement de traitement automatisé à trois épreuves spécialement conçu pour une protection complète des cartes de circuits imprimés. Également connu sous le nom d'équipement de revêtement de cartes entières de circuits imprimés ou de machine de pulvérisation de cartes entières de PCB, il est largement utilisé dans la production de protection par lots pour les industries de la fabrication électronique SMT, du contrôle industriel, des nouvelles énergies et des appareils électroménagers.
Cet appareil intelligent remplace les processus manuels traditionnels de peinture et de trempage, offrant une pulvérisation complète de l'ensemble des circuits imprimés PCB. Il élimine les limitations de la pulvérisation locale et permet d'obtenir un revêtement uniforme des surfaces des panneaux, des surfaces des composants et des espaces entre les broches dans toutes les directions.
Technologie de revêtement de précision
S'appuyant sur des systèmes de contrôle de pulvérisation de haute précision, l'équipement ajuste avec précision la quantité de colle, la vitesse de pulvérisation et les effets d'atomisation. Cela garantit une épaisseur de revêtement uniforme tout en éliminant les problèmes de revêtement manqué, d’accumulation de colle et d’épaisseur inégale.
Le film protecteur triple preuve, dense et stable, offre une résistance à l'humidité, une isolation, une prévention de la corrosion, une résistance au brouillard salin et une protection contre le vieillissement, améliorant considérablement la stabilité et la durée de vie des produits électroniques.
Compatibilité des matériaux et automatisation
Doté d'une forte adaptabilité, l'équipement est compatible avec diverses peintures classiques à trois épreuves, notamment l'acrylique, le polyuréthane et le silicone. Il répond aux besoins de pulvérisation de revêtements de différentes viscosités et aux exigences de protection des circuits imprimés ordinaires et de précision.
Prenant en charge les opérations continues par lots avec des niveaux d'automatisation élevés, il élimine les revêtements manuels répétés, améliorant considérablement l'efficacité de la production tout en réduisant les coûts de main-d'œuvre et les pertes de revêtement.
Avantages opérationnels
La machine de revêtement de cartes entières de PCB présente un fonctionnement stable, des commandes simples, une maintenance pratique et une forte universalité. Il peut s'intégrer à des lignes de production automatisées ou fonctionner indépendamment comme une machine unique, ce qui le rend idéal aussi bien pour les petites usines de transformation que pour les grandes entreprises de fabrication électronique qui mettent à niveau leur technologie de protection des circuits imprimés.
Commentaires clients et communication après-vente
La machine de revêtement de panneaux complets réalise un revêtement entièrement uniforme pour la production de masse de PCB avec un fonctionnement stable. Un service après-vente rapide complète la mise en service et le dépannage en temps opportun. Un équipement fiable et un service attentionné suscitent des critiques positives et des commandes répétées.

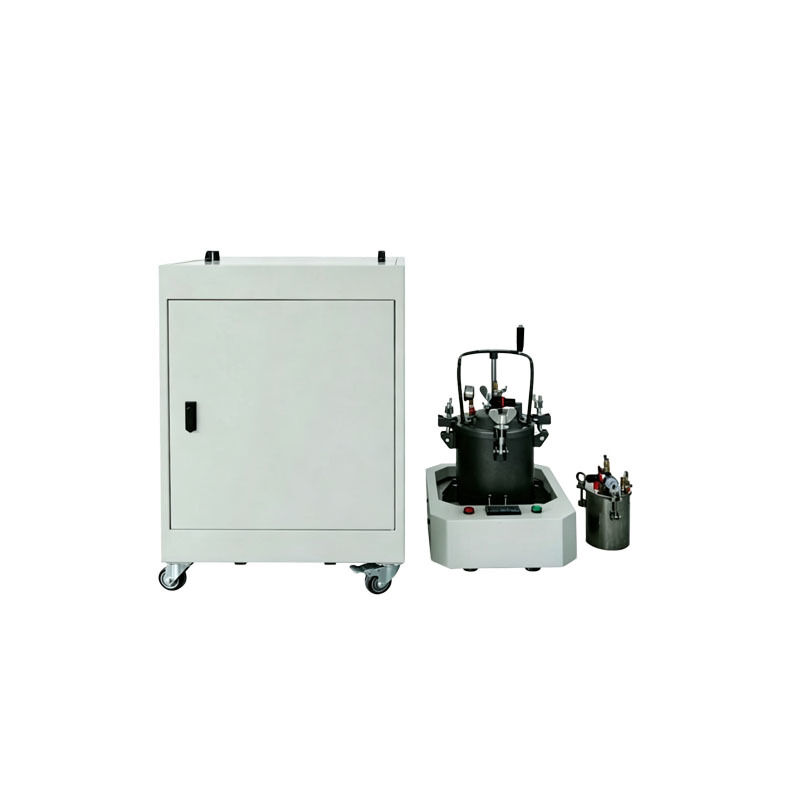

Armoire de transport et système de surveillance de l'approvisionnement en colle
Système d'alimentation en colle
Attestation
CNSMT se spécialise dans la fabrication de machines de revêtement de panneaux complets, avec un fonctionnement stable, un revêtement uniforme et une excellente qualité. Nos produits sont bien vendus au niveau national et international. Le modèle présente une rentabilité élevée et des prix abordables, aidant les entreprises à réduire leurs coûts et à accroître leur efficacité.
Nous disposons d'un service après-vente complet, fournissant l'installation et le débogage, l'assistance technique et l'assistance à la maintenance, avec une réponse rapide. Au fil des années, nous avons acquis une bonne réputation grâce à nos produits fiables et nos services attentifs. Nous invitons les nouveaux et anciens clients à consulter, acheter et négocier une coopération.
