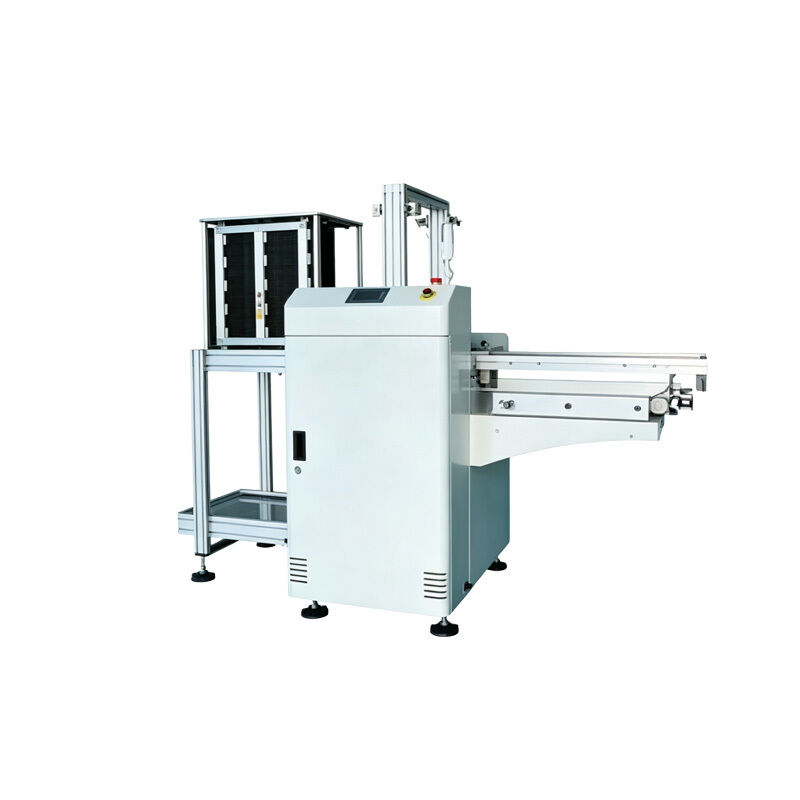

Machine de découpe et d'alimentation en PCB entièrement automatique
Machine de découpe et d'alimentation entièrement automatique de PCB
Équipement d'automatisation avancée conçu pour les lignes de production de revêtements SMT, disponible en grandes et petites tailles de cadre pour répondre aux différentes exigences de fabrication.
Principales caractéristiques
- Système de commande PLC + écran tactile avec son et lumière d'alarme de défaillance
- Interface d'affichage de menu pour un fonctionnement facile
- Équipé d'un port de signal de communication SMEMA
Champs d'application
- Produits électroniques de consommation: production de PCB pour téléphones portables, écouteurs, appareils portables intelligents
- Appareils électroménagers: panneaux de commande pour téléviseurs, climatiseurs et petits appareils ménagers
- Nouvelles énergies: cartes de protection des batteries, pile de recharge et PCB de stockage de l'énergie
- Contrôle industriel et sécurité: cartes mères pour contrôleurs, caméras et contrôle d'accès
- électronique automobile: commandes de véhicules, lampes et circuits imprimés automobiles
- Équipement de communication: lignes SMT PCB pour routeurs, commutateurs et modules 5G
Spécifications techniques
| Paramètre | Ascenseur automatique HN-L450 | HN-F180 Machine de retournement automatique |
|---|---|---|
| Direction de travail et espace de bordure du PCB | L'extrémité gauche de la L R droite; le bord du procédé PCBA ≥ 5 mm | |
| Hauteur de transport et dégagement des composants | 920 ± 20 mm: 100 mm au-dessus et 90 mm en dessous de la surface de la chaîne | |
| Vitesse de transport | 2 à 5 m/min | 8 à 13 m/min |
| Transmission et réglage de la largeur | Moteur pas à pas, largeur de voie réglable électriquement (50-460 mm) | |
| Type de lecteur | Moteur + élévation par chaîne | Moteur + ceinture synchrone |
| Traction de l'équipement | Hauteur de levage 450 mm | Tourner à 180° |
| Dimensions globales | L640 × W1000 × H1350 (mm) | L640 × W1100 × H1350 (mm) |
| Pression de l'air et alimentation électrique | ≥ 0,4Mpa, AC220V à 50 à 60 Hz | |
| Consommation d'énergie et poids | 00,8 kW, environ 180 kg | |
| Mode de commande et communication | PLC + écran tactile, port de signal de communication SMEMA | |
La machine de découpe et de réception de PCB entièrement automatique sert d'équipement d'automatisation de base pour les lignes de production SMT.il assure un fonctionnement stable et précis tout en éliminant les brouillagesCette solution automatisée remplace efficacement le chargement/déchargement manuel, réduisant les coûts de main-d'œuvre et améliorant l'efficacité de la chaîne de production.
Cet équipement offre une forte compatibilité avec diverses spécifications et épaisseurs de PCB, prenant en charge la personnalisation non standard pour de multiples industries, y compris l'électronique grand public, la nouvelle énergie,électronique automobileAvec un fonctionnement simple, une protection complète de la sécurité et un faible taux de défaillance, il assure un fonctionnement stable et continu.des solutions rentables, et une sélection pré-vente complète, débogage sur place, et des services de maintenance après-vente à vie.
Précautions de sécurité
Opération de sécurité normalisée:Les opérateurs doivent maîtriser les procédures de l'équipement. Ne jamais insérer les mains ou les outils dans les zones de travail pendant le fonctionnement pour éviter les risques de pincement et assurer la sécurité de la production.
Protection électrique et anormale:Installez l'équipement sur une surface plane avec une mise à la terre fiable et une alimentation électrique stable.Ne jamais opérer avec des défauts.
Maintenance quotidienne:Nettoyez régulièrement les rails de guidage, les roues de transmission, les capteurs et autres composants de base.Les modifications non autorisées des paramètres ou des circuits par des non-professionnels sont interdites pour maintenir la précision de l'équipement et prolonger sa durée de vie..
Service et soutien
Garantie de toute la machine:Tous les équipements sont soumis à des tests stricts avant expédition. La garantie standard couvre l'entretien gratuit et le remplacement de pièces pour les dommages non humains pendant la période de garantie.
Installation et formation sur place:Installation et débogage gratuits sur site avec une formation individuelle de l'opérateur couvrant le fonctionnement de l'équipement, les paramètres, l'entretien quotidien et le dépannage de base.
Assistance technique à vie:Assistance technique gratuite à vie, conseils d'exploitation et services de mise à niveau. Assistance pour la personnalisation non standard et l'adaptation de la ligne de production. Réponse rapide après-vente minimise les temps d'arrêt.
Commentaires des clients
"La machine de découpe et d'alimentation en PCB entièrement automatique CNSMT fonctionne de manière stable avec un chargement/déchargement précis sans encombrement, économisant efficacement de la main-d'œuvre.la réponse technique après-vente est rapide, et la formation sur place est complète.L'orientation rapide en ligne pour les problèmes mineurs, un service attentif d'assurance qualité, une rentabilité exceptionnelle".
Questions fréquemment posées
L'appareil peut-il s'adapter à des PCB de plusieurs tailles?
Oui, personnalisable et compatible avec des circuits imprimés de différentes épaisseurs et largeurs.
Oui, personnalisable et compatible avec des circuits imprimés de différentes épaisseurs et largeurs.
Qu'est-ce qui provoque le brouillage fréquent des cartes?
Déformation du panneau, largeur de voie incorrecte ou accumulation de poussière sur les capteurs.
Déformation du panneau, largeur de voie incorrecte ou accumulation de poussière sur les capteurs.
L'équipement peut-il s'intégrer aux lignes SMT existantes?
Modèles standard compatibles avec les lignes d'assemblage SMT générales.
Modèles standard compatibles avec les lignes d'assemblage SMT générales.
Combien de temps dure la garantie? Comment acheter des accessoires?
Garantie complète de la machine avec pièces de rechange gratuites pour les dommages non humains.
Garantie complète de la machine avec pièces de rechange gratuites pour les dommages non humains.
Et si je ne sais pas comment opérer?
Formation à l'installation sur place à l'arrivée, orientation à distance pour les futurs dysfonctionnements et assistance rapide après-vente fournie.
Formation à l'installation sur place à l'arrivée, orientation à distance pour les futurs dysfonctionnements et assistance rapide après-vente fournie.
Certifications
La CNSMT est spécialisée dans la R&D et la fabrication de systèmes de chargement et de déchargement de PCB entièrement automatiques pour les lignes de production SMT.Nos équipements intelligents contrôlés par PLC offrent un fonctionnement stable et un transfert précis des cartes pour réduire considérablement les coûts de main-d'œuvreAvec une qualité fiable et des prix compétitifs, nos machines servent les fabricants d'électronique dans le monde entier.maintenance après-vente à long terme, et des services de personnalisation non standard.
