Mettre en évidence
Machine de revêtement SMT de haute précision
,machine de revêtement de panneaux entiers pour SMT
,machine de revêtement de ligne SMT avec garantie
-
Lieu d'origineChine
-
Nom de marqueCNSMT
-
CertificationCE- Precision Coating
-
Numéro de modèleHN-Vision1
-
Quantité de commande min1 jeu de machine ou commande mixte est également acceptable. Transport : en vrac ou en conteneurs
-
PrixNégociable
-
Détails d'emballageDes boîtes d'exportation standard et des emballages robustes en bois dur sont les deux options
-
Délai de livraison1-2 jours ouvrables
-
Conditions de paiementLC, D/A, D/P, T/T, Western Union,MoneyGram

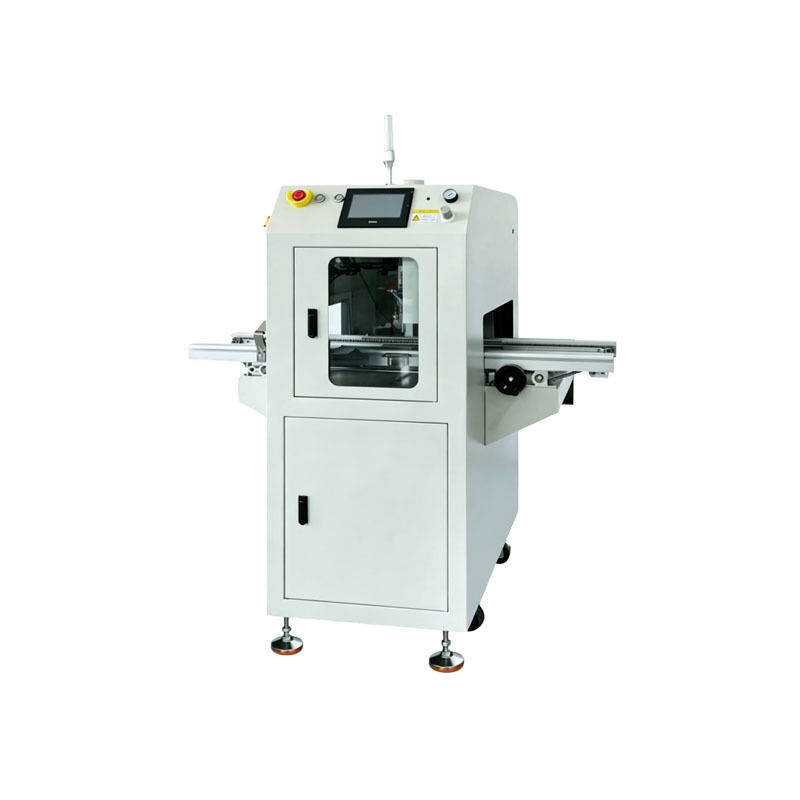

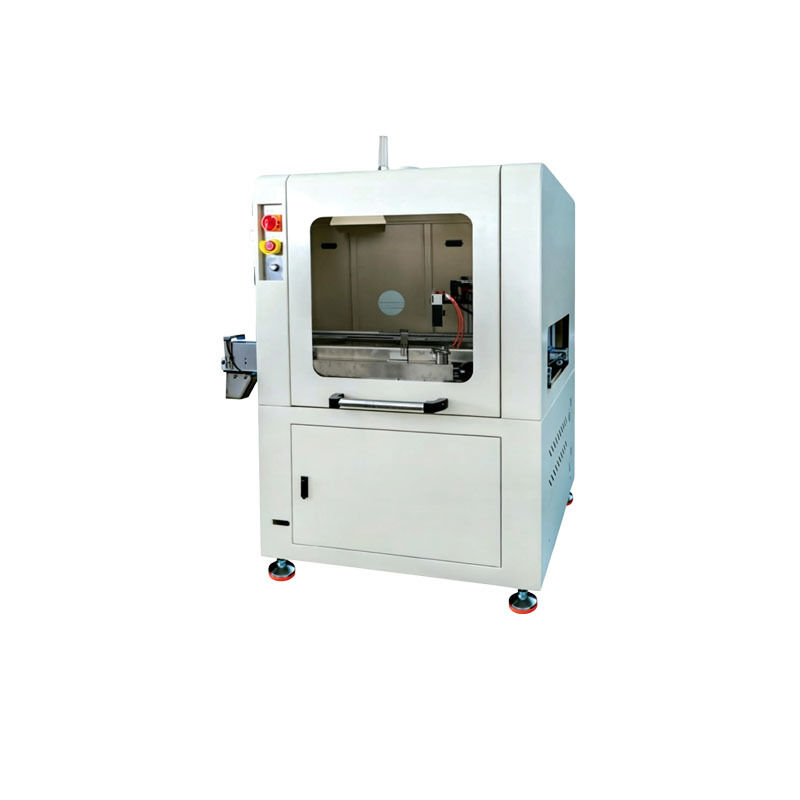

Machine de revêtement de panneaux entiers de haute précision
Machine de revêtement de plaques entières de haute précision
Portée de l'application
Convient à des applications de revêtement multi-industrielles, notamment:
- Pulvérisation de la surface de la soudure sur des surfaces entières de composants
- Pulvérisation sur une grande surface de panneaux multicouches
- Pulvérisation de la surface de soudure des bandes d'éclairage des installations
- Displays LED à grande hauteur
Caractéristiques du dispositif V1/V1S
- Valve de régulation de pression de haute précision pour un réglage précis de la pression d'air d'atomisation
- Piste de transport en matériau de modèle ouvert avec chaîne spéciale en acier inoxydable et bandes résistantes à l'usure pour une durée de vie prolongée
- Mécanismes à double transmission pour l'ajustement de l'amplitude de voie assurant la stabilité à long terme
- Ventilateurs à l'entrée/sortie des rails avec des conduits d'échappement indépendants pour améliorer l'environnement d'atelier
- Alarme sonore et lumineuse avec interface d'affichage de menu conviviale
Fonctions facultatives
Détection intelligente de la capacité de peinture, nettoyage automatique des vannes, nettoyage automatique de la chaîne (disponible uniquement pour Vision1S)
Spécifications techniques
| Les types de | Projet | HN-Vision1 | HN-Vision1S |
|---|---|---|---|
| Paramètres du revêtement | Voyage et hauteur maximale du composant sur l'axe Y | Y=420 mm; 70 mm au-dessus et 70 mm en dessous de la surface de la chaîne | |
| Espace des bords du PCB et largeur du revêtement unique | L'écart de traitement du PCBA ≥ 5 mm: 2-30 mm (petite atomisation, grande atomisation) | ||
| Mode d'entraînement à l'axe Y | Moteur pas à pas + module de ceinture | Servo-moteur + module de ceinture | |
| Vitesse maximale de marche sur l'axe Y | 600 mm/s | ||
| Système de convoyeur | Direction du travail | L - droite R (standard), (droit R - gauche L optionnel) | |
| Hauteur de transport et vitesse de transport | 920 ± 20 mm; 2 à 13 m/min | ||
| Moteur de transmission et méthode de modulation d'amplitude | Moteur réglable de vitesse, affichage numérique de vitesse; réglage manuel de la largeur de voie, largeur de modulation d'amplitude 50-460 mm | ||
| Système de configuration de soupape de pulvérisation | Disposition des vannes | Configurer une soupape de pulvérisation | |
| Réglage de la pression de l'air d'atomisation | Valve de régulation de pression de précision + compteur mécanique numérique | ||
| Système d'alimentation | Équipé d'un seau d'approvisionnement en colle sous pression de 10 L et d'un seau de nettoyage en acier inoxydable de 2 L | ||
| Exigences relatives au site de l'équipement | Les dimensions | L1060*W930*H1700 (mm) | L1060*W1000*H1700 (mm) |
| Poids de l'équipement | Environ 320 kilos. | Environ 480 kilos. | |
| Pression de l'air dans l'équipement | ≥ 0,4 MPa | ||
| Exigences relatives au volume de l'air d'échappement | 900 m2/h, le diamètre de la sortie d'échappement est de 100 mm | 900 m2/h, diamètre de sortie de l'échappement 150 mm * 1 | |
| Puissance du dispositif et consommation totale de puissance | AC220V 50 à 60 Hz 1,2 kW | ||
| Méthode de contrôle | PLC + écran tactile | ||
Vue d'ensemble de la machine de revêtement de circuits imprimés
La machine de revêtement de circuits imprimés entiers est un équipement de traitement automatique à trois preuves spécialement conçu pour une protection complète des circuits imprimés.Équipement de revêtement de circuits imprimés entiers ou machine de pulvérisation de PCB entiers, il est largement utilisé dans la production de protection par lots pour la fabrication électronique SMT, le contrôle industriel, la nouvelle énergie et les industries des appareils électroménagers.
Ce dispositif intelligent remplace les procédés traditionnels de peinture manuelle et de trempage, offrant une pulvérisation complète de circuits imprimés entiers.Il élimine les limitations de pulvérisation locale et obtient un revêtement uniforme des surfaces du carton, les surfaces des composants et les espaces entre les broches dans toutes les directions.
Technologie de revêtement de précision
En s'appuyant sur des systèmes de contrôle de pulvérisation de haute précision, l'équipement ajuste avec précision la quantité de colle, la vitesse de pulvérisation et les effets d'atomisation.Cela garantit une épaisseur de revêtement uniforme tout en éliminant les problèmes de non-recouvrement, accumulation de colle et épaisseur inégale.
Le film protecteur à trois niveaux dense et stable qui en résulte offre une résistance à l'humidité, une isolation, une prévention de la corrosion, une résistance au brouillard salé et une protection contre le vieillissement.amélioration significative de la stabilité et de la durée de vie des produits électroniques.
Compatibilité des matériaux et automatisation
Grâce à sa grande adaptabilité, l'équipement est compatible avec diverses peintures triprofes conventionnelles, notamment l'acrylique, le polyuréthane et le silicone.Il répond aux besoins de pulvérisation pour différents revêtements de viscosité et aux exigences de protection pour les circuits imprimés ordinaires et de précision.
Il prend en charge les opérations en lots continus avec des niveaux d'automatisation élevés, élimine le revêtement manuel répété, améliore considérablement l'efficacité de la production tout en réduisant les coûts de main-d'œuvre et les pertes de revêtement.
Avantages opérationnels
La machine de revêtement de circuit imprimé complète présente un fonctionnement stable, des commandes simples, un entretien pratique et une grande polyvalence.Il peut s'intégrer à des lignes de production automatisées ou fonctionner indépendamment en tant que machine unique, ce qui le rend idéal pour les petites usines de transformation et les grandes entreprises de fabrication électronique qui améliorent leur technologie de protection des cartes de circuits.

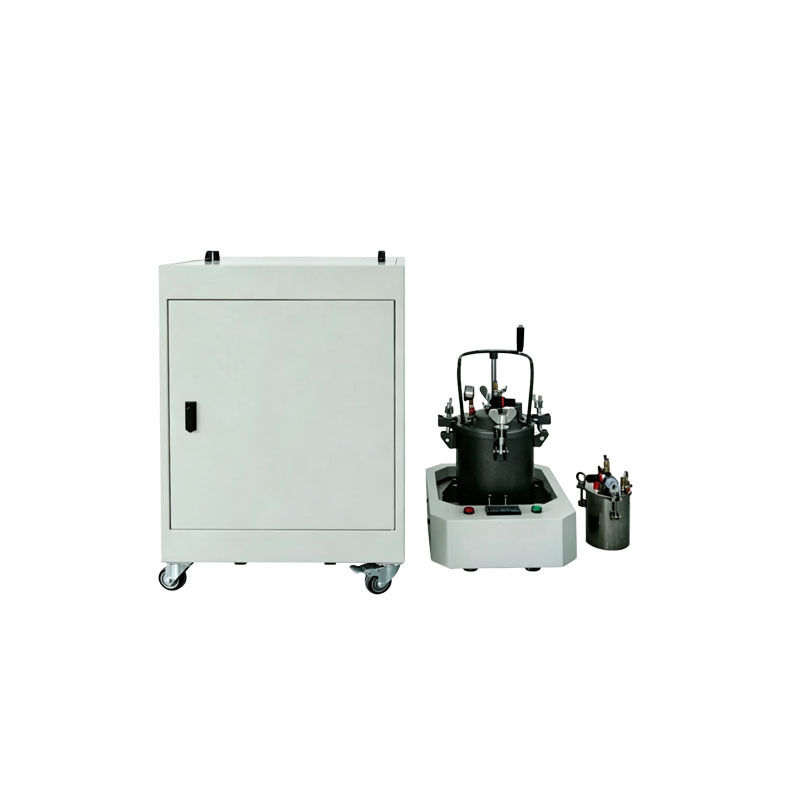

Cabinet de transport et système de surveillance de l'approvisionnement en colle

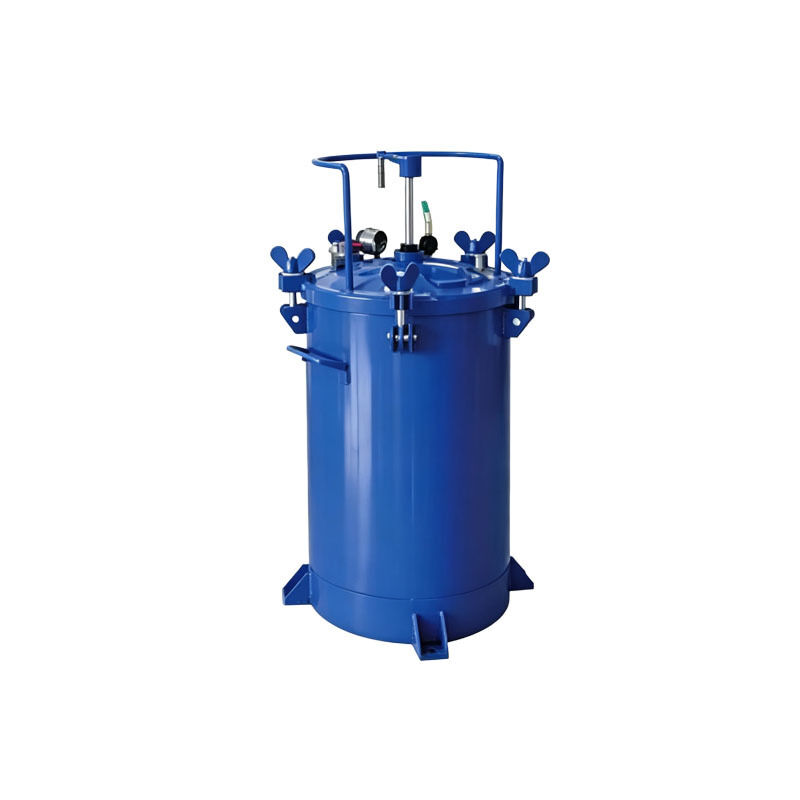

Système d'approvisionnement en colle
