Carte principale YAMAHA YRM20 SRV
,carte mère de pièces de rechange Yamaha
,assemblage de carte mère YRM20
-
Lieu d'origineJAPON
-
Nom de marqueYAMAHA
-
CertificationCE-KME-M4530-B01
-
Numéro de modèleKME-M4530-B01
-
Quantité de commande min1 jeu de machine ou commande mixte est également acceptable. Transport : en vrac ou en conteneurs
-
PrixNégociable
-
Détails d'emballageDes boîtes d'exportation standard et des emballages robustes en bois dur sont les deux options
-
Délai de livraison1-2 jours ouvrables
-
Conditions de paiementLC, D/A, D/P, T/T, Western Union,MoneyGram

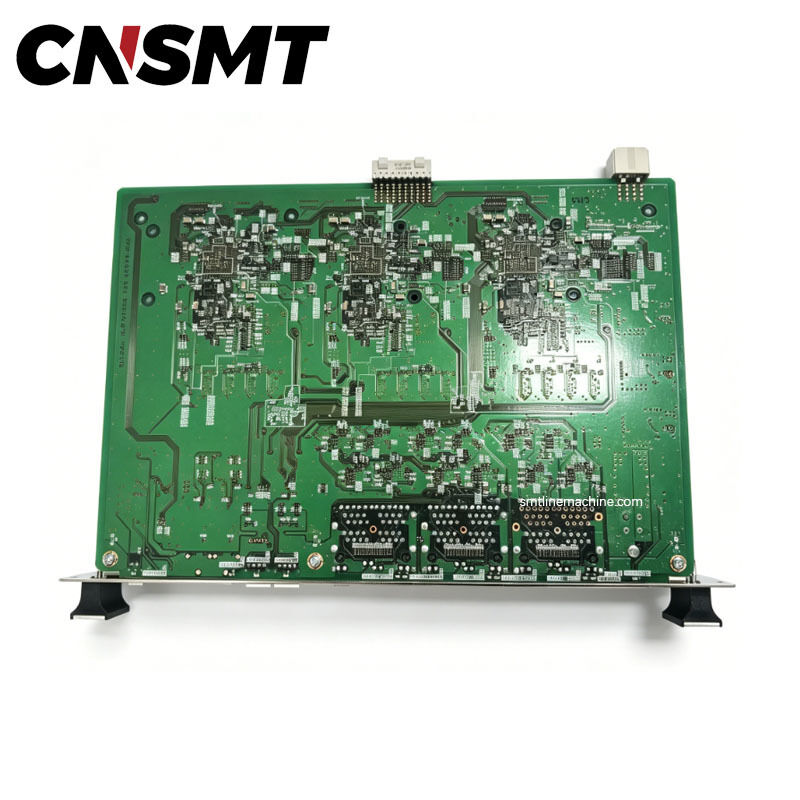

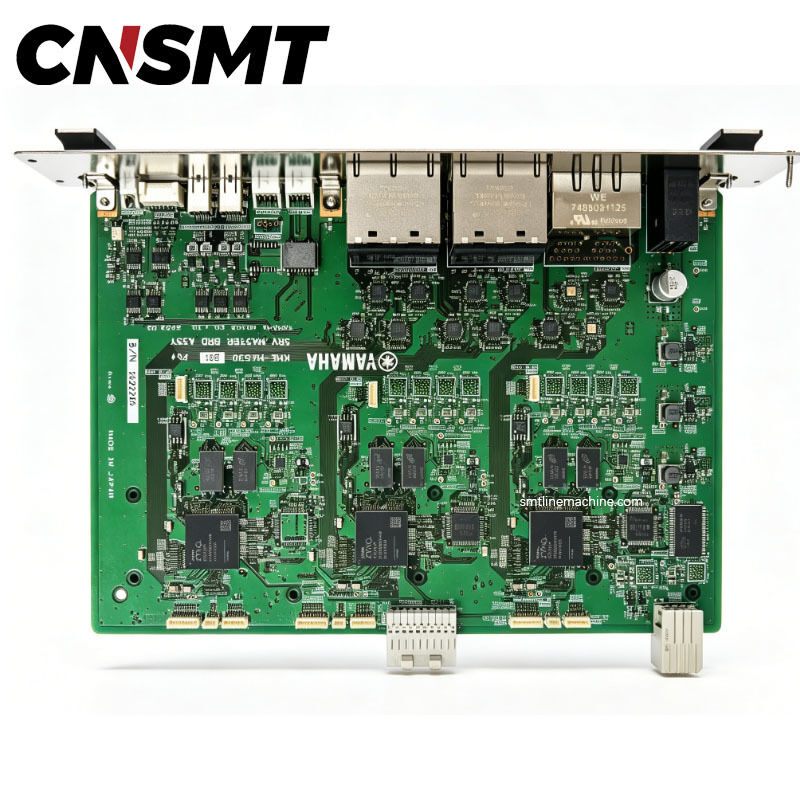

KME-M4530-B01 SRV MASTER BRD ASSY POUR YAMAHA YRM20
KME-M4530-B01 SRV MASTER BRD ASSY POUR YAMAHA YRM20
Numéro de pièce :KME-M4530-B01
Nom du produit :SRV MASTER BRD ASSY (Assemblage de la carte principale du servo)
Appareils compatibles :Support de sélection et de placement à tête rotative haute vitesse YAMAHA YRM20
Catégorie de produit :Pièces de rechange PCB de contrôle de mouvement de base pour monteur SMT
Nom du produit :SRV MASTER BRD ASSY (Assemblage de la carte principale du servo)
Appareils compatibles :Support de sélection et de placement à tête rotative haute vitesse YAMAHA YRM20
Catégorie de produit :Pièces de rechange PCB de contrôle de mouvement de base pour monteur SMT
Présentation du produit
La carte maître servo KME-M4530-B01 sert de noyau central de contrôle de mouvement pour les machines de placement Yamaha YRM20. Conçu comme un module enfichable CPCI, il s'installe directement sur le fond de panier de la machine pour coordonner toutes les opérations de mouvement.
Fonctions clés
- Reçoit les commandes de mouvement de la carte de l'unité système et calcule la trajectoire d'interpolation
- Distribue les signaux de commande du bus à tous les axes servo, y compris l'axe Z/R de la tête rotative
- Coordonne les opérations sur la piste du convoyeur, l’axe d’entraînement du chargeur et les axes de positionnement
- Établit une communication de données en temps réel via plusieurs ports Ethernet industriels
- Collecte les données de position, de courant et de charge de l'encodeur pour un positionnement en boucle fermée de haute précision
- Surveille les opérations anormales, notamment la surcharge, la perte d'étape et la déconnexion de la communication
- Synchronise le positionnement de la vision, le changeur de buses et les actions de transfert de planche
Scénarios de remplacement courants
- Échec de l'initialisation du servo au démarrage
- Erreurs d’alarme d’axe et de réinitialisation de la position d’origine
- Décalage de placement important et rejet fréquent des composants
- Perte de pas à des vitesses de fonctionnement élevées
- Erreurs de communication du servobus
- Gigue de l’axe ou mouvement incontrôlable
- Vieillissement de la carte, dommages au circuit intégré ou panne de port
Avantages de l'offre
CNSMT stocke des cartes maîtresses de servo KME-M4530-B01 originales, neuves et entièrement testées et remises à neuf. Toutes les cartes utilisées sont soumises à des tests complets, notamment des tests de vieillissement à la mise sous tension, une vérification de la continuité du port Ethernet et des inspections de la liaison servo avant expédition. Nous fournissons des solutions de remplacement plug-and-play ainsi qu'une assistance complète en matière de pièces de rechange de la série YRM20.
Liste des pièces associées
| Non. | Numéro de pièce | Description |
|---|---|---|
| 1 | KMX-M5109-00 | 12.1LCD TACTILE |
| 2 | KMX-M4899-00 | SIG. ENSEMBLE DE TOUR. |
| 3 | KKE-M4899-10 | LUMIÈRE 1 ENSEMBLE. |
| 4 | KKE-M4899-20 | LUMIÈRE 1 ENSEMBLE. |
| 5 | KKE-M4899-30 | LUMIÈRE 1 ENSEMBLE. |
| 6 | KKE-M4899-40 | LUMIÈRE 1 ENSEMBLE. |
| 7 | KKE-M4899-50 | LUMIÈRE 1 ENSEMBLE. |
| 8 | KKE-M4899-60 | LUMIÈRE 1 ENSEMBLE. |
| 9 | KKE-M4899-70 | LUMIÈRE 1 ENSEMBLE. |
| 10 | KKE-M4899-80 | LUMIÈRE 1 ENSEMBLE. |
| 11 | KKE-M4899-90 | LUMIÈRE 1 ENSEMBLE. |
| 12 | KKE-M4899-A0 | LUMIÈRE 1 ENSEMBLE. |
| 13 | KKE-M4899-B0 | LUMIÈRE 1 ENSEMBLE. |
| 14 | KMX-M1390-00 | LCD STAY ASSY. |
| 15 | KMX-M65N5-00 | HNS,ACTIF |
| 16 | KMX-M65N5-10 | HNS, PRÊT |
| 17 | KMX-M65N5-20 | HNS, DÉMARRER |
| 18 | KMX-M65N5-30 | HNS, ARRÊTER YM |
| 19 | KMX-M65N5-40 | HNS,ERR.CLR.YM |
| 20 | KMX-M65N5-50 | HNS, RÉINITIALISATION |
| 21 | KMX-M65N5-60 | HNS, ARRÊT CE |
| 22 | KMX-M65N5-70 | HNS,ERR.CLR.CE |
| 23 | KMX-M1385-A0 | ENSEMBLE LUMIÈRE ERREUR. |
| 24 | KMX-M1385-B0 | ENSEMBLE LUMIÈRE ERREUR. |
| 25 | KME-M4207-A0 | ENSEMBLE DE MÉMOIRE USB. |
| 26 | KLW-M65NA-A0 | SÉLECTIONNER 1A ASSY. |
| 27 | KMX-M5136-00 | HNS EMG SW |
| 28 | KMX-M5183-00 | JOINT, PINCE ON/OFF |
KME-M4530-B01 SRV MASTER BRD ASSY, carte principale servo Yamaha YRM20, carte de commande servo principale YRM20
Carte principale servo de remplacement KME-M4530-B01 pour le monteur Yamaha YRM20, assemblage de carte principale de contrôle de mouvement KME-M4530-B01
Carte de commande servo de machine de sélection et de placement SMT, carte principale servo CPCI, carte de contrôleur de mouvement d'axe de machine de placement
Pièces de rechange Yamaha YRM20, circuit imprimé de montage série YRM, carte de commande de tête rotative Yamaha
Carte principale servo de remplacement KME-M4530-B01 pour le monteur Yamaha YRM20, assemblage de carte principale de contrôle de mouvement KME-M4530-B01
Carte de commande servo de machine de sélection et de placement SMT, carte principale servo CPCI, carte de contrôleur de mouvement d'axe de machine de placement
Pièces de rechange Yamaha YRM20, circuit imprimé de montage série YRM, carte de commande de tête rotative Yamaha
