KME-M4209-031 UNITÉ SYSTÈME YAMAHA YRM20 ASSY
Numéro de pièce :KME-M4209-031 (KME-M4209-031PbF)
Nom du produit :ENSEMBLE UNITÉ SYSTÈME
Machines applicables :Montage Pick & Place modulaire haute vitesse YAMAHA YRM20
Catégorie:Carte de commande principale de SMT Mounter/pièces de rechange de carte mère de noyau
Nom du produit :ENSEMBLE UNITÉ SYSTÈME
Machines applicables :Montage Pick & Place modulaire haute vitesse YAMAHA YRM20
Catégorie:Carte de commande principale de SMT Mounter/pièces de rechange de carte mère de noyau
Présentation du produit

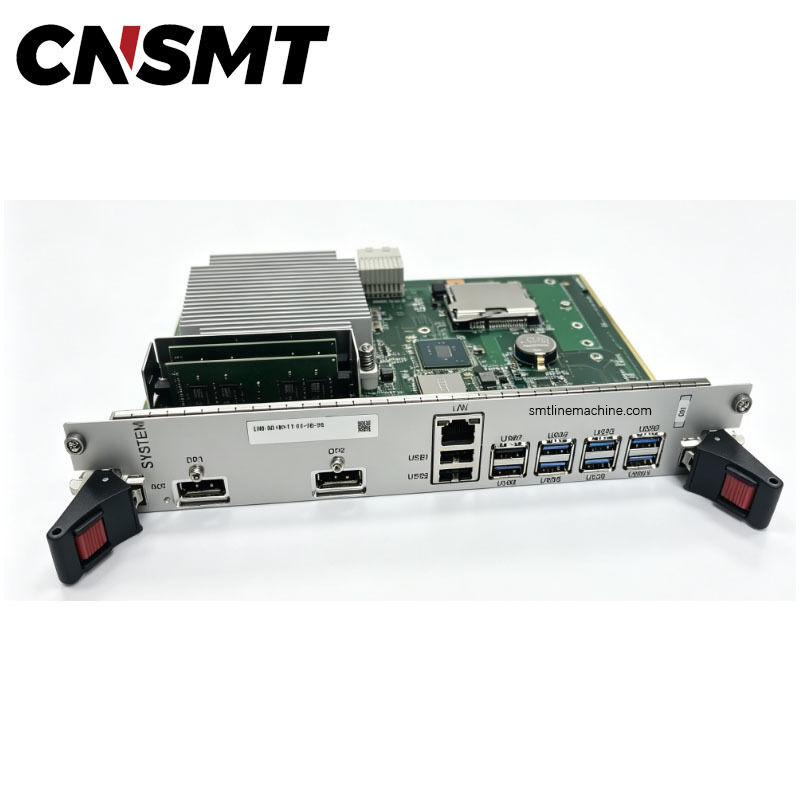

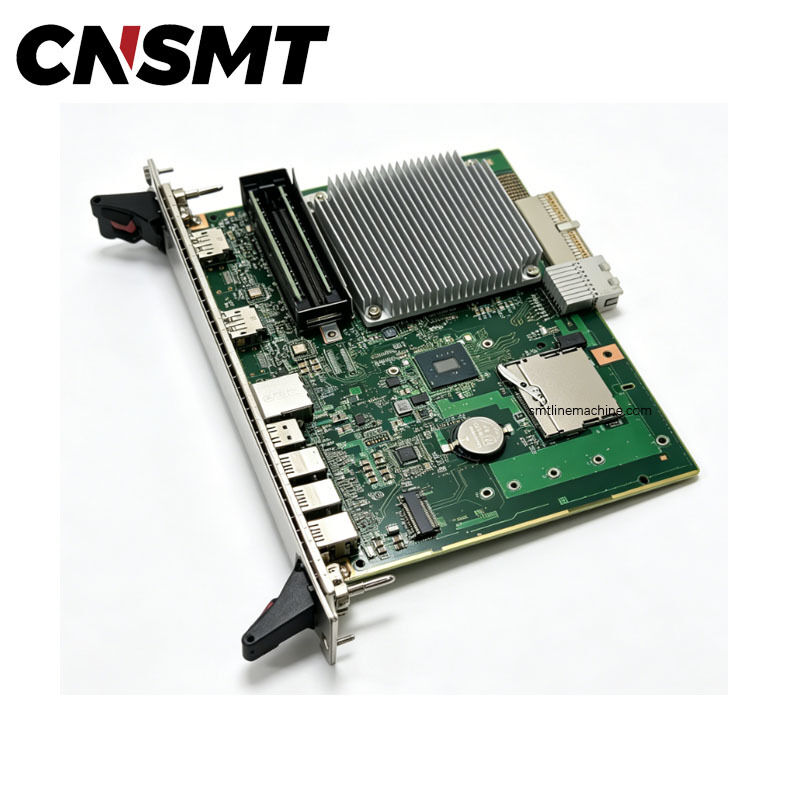

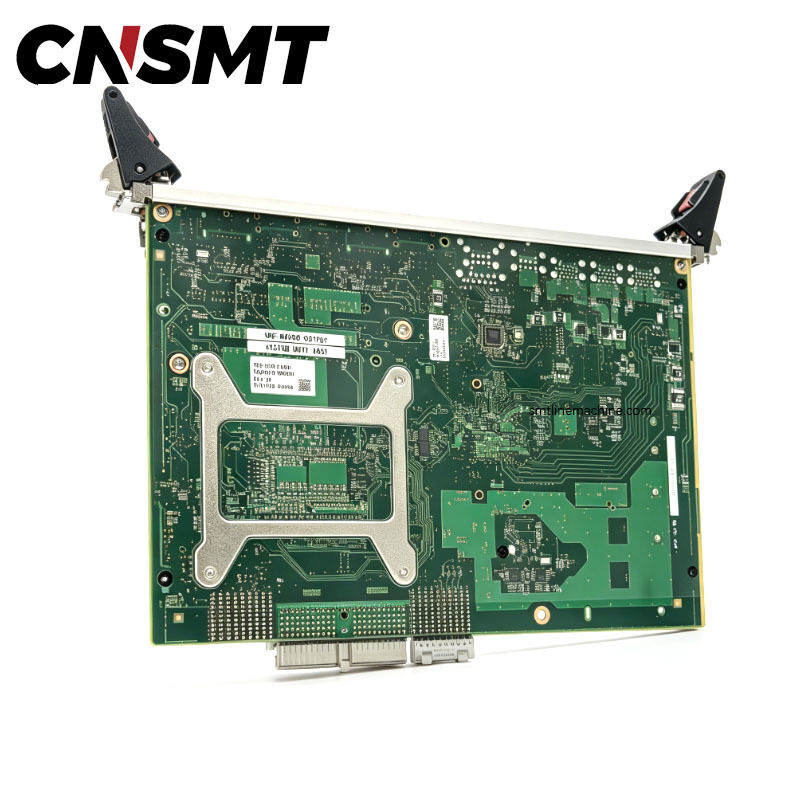

L'ensemble d'unité système KME-M4209-031 sert de carte mère de contrôle principale centrale pour les machines de placement Yamaha YRM20, fonctionnant comme le cerveau informatique central de l'ensemble de l'équipement. Conçue avec une structure modulaire enfichable CPCI pour une installation directe en rack, cette carte intègre un processeur, une RAM, une puce de stockage, deux ports LAN, deux ports d'affichage DP et plusieurs ports de communication USB.
Fonctions principales
Cette unité système gère toutes les tâches critiques, notamment le fonctionnement du système de la machine, le calcul du programme de placement, le contrôle de la logique de mouvement, le traitement du signal de vision, la communication du bus servo, l'interaction des données IHM et la planification de l'état de l'ensemble de la machine. Il agit comme un centre de communication central reliant les cartes servo de tête, les caméras de vision, les alimentateurs, les capteurs de convoyeur et les cartes IO pour assurer un fonctionnement coordonné de tous les composants mécaniques et électroniques.
Connectivité et intégration
Équipé de ports externes complets, le système prend en charge les connexions avec les moniteurs d'exploitation, l'importation/exportation de programmes USB, la mise en réseau d'usine MES, les systèmes de traçabilité des composants et les systèmes de lecture de codes-barres pour une gestion intelligente de la production. Il surveille également l'état du matériel en temps réel et déclenche des alarmes de panne pour faciliter un diagnostic rapide des pannes de la machine.
Avantage d'approvisionnement
CNSMT maintient un stock de cartes d'unité système KME-M4209-031 originales, neuves et remises à neuf, testées. Toutes les cartes d'occasion sont soumises à des tests de mise sous tension rigoureux, à une inspection de continuité des ports et à des tests de vieillissement de stabilité étendus avant expédition, garantissant une fonctionnalité plug-and-play après le remplacement.
Idéal pour la réparation de pannes d'équipement, l'inventaire de pièces de rechange et les projets de modernisation de machines. Nous fournissons également la gamme complète de cartes de la série YRM20, de stations de changeur de buses, d'assemblages de caméras et de toutes les pièces de rechange consommables, offrant des prix de gros compétitifs, une expédition rapide mondiale et des services professionnels de correspondance des numéros de pièces.
Scénarios de remplacement typiques
- Boucle de démarrage de la machine, incapacité à accéder au système d'exploitation, pannes du système et erreurs d'écran bleu
- Échec de communication entre l'hôte et l'écran tactile, ports USB/Ethernet non fonctionnels
- Alarmes d'erreur de bus, communication servo anormale, échecs de connexion hors ligne avec le système MES
- Vieillissement de la carte mère, fuite de condensateur, dommages à la puce entraînant des pannes de démarrage de la machine
Liste des pièces associées
| # | Numéro de pièce | Description |
|---|---|---|
| 1 | KME-M4209-03 | ENSEMBLE UNITÉ SYSTÈME |
| 2 | KME-M4530-01 | SRV MAÎTRE BRD ASSY |
| 3 | KME-M441H-01 | ENSEMBLE DE VISION BOARD |
| 4 | KME-M5880-02 | ENSEMBLE DE CARTE CONVERTISSEUR |
| 5 | KME-M5840-31 | ENSEMBLE DE CARTE SERVO |
| 6 | KME-M5840-01 | ENSEMBLE DE CARTE SERVO |
| 7 | KME-M4141-00 | PANNEAU FACTICE 1 |
| 8 | KME-M4141-10 | PANNEAU FACTICE 2 |
| 9 | KME-M4250-00 | ENSEMBLE DE CARTE DE FOND DE PLAN |
| 10 | KME-M4255-00 | DISQUE FLASH 4G |
| 11 | KME-M6185-A0 | VENTILATEUR CR INTERIEUR1 ASSY |
| 12 | KME-M6185-B0 | VENTILATEUR CR INTERNE2 ASSY |
| 13 | KME-M6185-C0 | VENTILATEUR CR INTERNE3 ASSY |
| 14 | KME-M4510-01 | ENSEMBLE DE CARTE MÈRE |
| 15 | KME-M445E-A0 | ENSEMBLE CONDENSATEUR |
| 16 | KME-M135D-00 | VIS |
| 17 | 90166-12JA10 | VIS A TETE CYLINDRIQUE |
| 18 | 90602-03308 | VIS A TETE CYLINDRIQUE A/A |
| 19 | 98502-04030 | VIS A TETE CYLINDRIQUE |
| 20 | 92902-04600 | RONDELLE LISSE |
