Machine d'inspection par rayons X SMT
,Visionneuse de rayons X hors ligne X2300
,Machine à rayons X avec garantie
-
Lieu d'origineChine
-
Nom de marqueScienscope
-
CertificationCE
-
Numéro de modèleVue X-RAY hors ligne X2300
-
Quantité de commande min1 jeu de machine ou commande mixte est également acceptable
-
PrixNégociable
-
Détails d'emballageDes boîtes d'exportation standard et des emballages robustes en bois dur sont les deux options
-
Délai de livraison5-8 jours ouvrables
-
Conditions de paiementL/C, D/A, D/P, T/T, Western Union, gramme d'argent

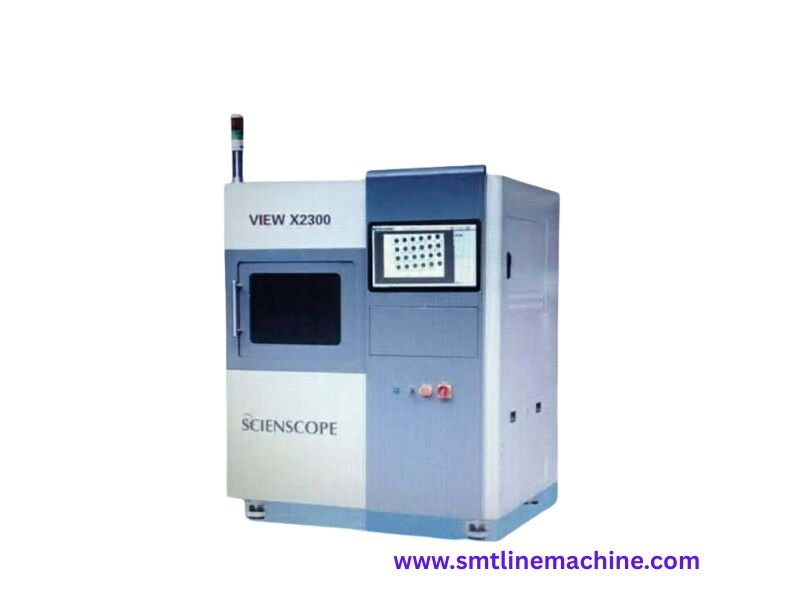

Scienscope Vue X-RAY Hors Ligne X2300 130KV

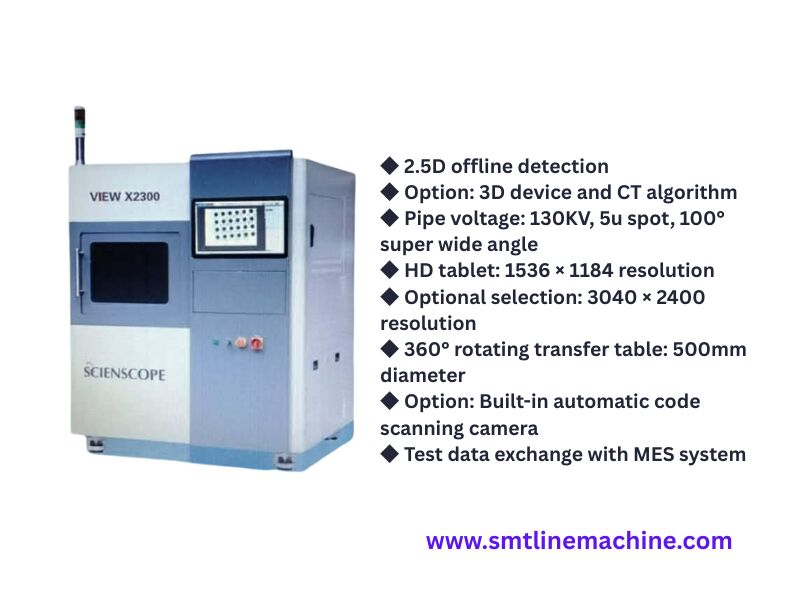

Scienscope Offline X-RAY View X2300
Le Scienscope Offline table rotate X-RAY View X2300 est un système d'inspection par rayons X autonome, essentiel pour garantir la qualité et identifier les défauts à différents stades de la fabrication.
Conçu pour examiner de manière non invasive l'intérieur des composants et des assemblages, ce système fournit des informations détaillées sans avoir besoin de démontage physique.
Spécifications techniques
| Tube à rayons X (Tube X) | |
|---|---|
| Type de tube | Tube fermé à transmission |
| Tension du tube (kV) | 130 |
| Puissance de la machine | 1,5 kW |
| Courant du tube (µA) | 300 |
| Détecteur à écran plat | |
| Résolution des pixels | 1536 × 1184 |
| Angle d'inclinaison | 70° |
| Principales spécifications | |
| Taille de la table (mm) | 500 (diamètre) |
| Rotation de la table à 360° | Oui |
| Déplacement des axes X, Y, Z (mm) | 670 × 520 × 400 |
| Plage de détection (mm) | Diamètre de la plage de détection de la platine 500mm |
| Dimensions externes (L × l × H) (mm) | 1510 × 1530 × 1870 |
| Poids (kg) | 1550 |
| Système d'exploitation | Windows 11 |
| Alimentation électrique | CA 110-220 V CA 50-60 Hz |
| Sécurité des radiations | <1 µSv/h |

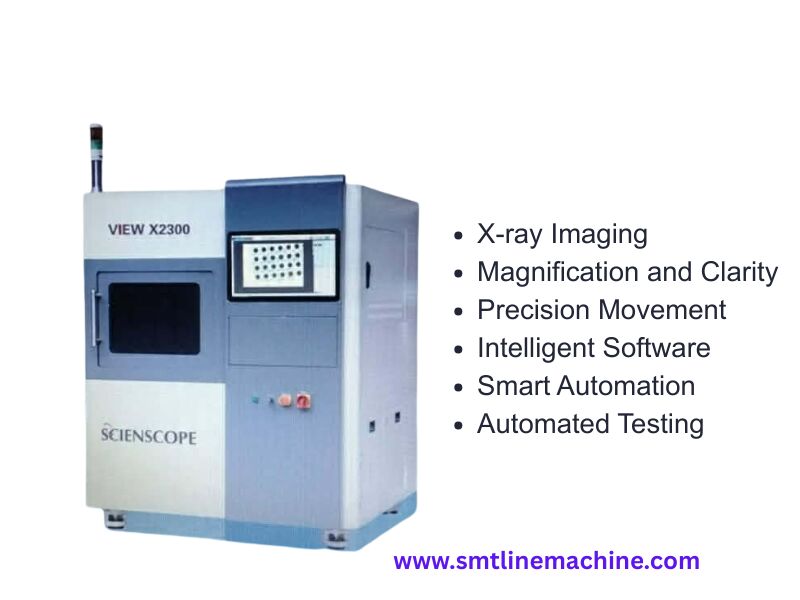

Principales caractéristiques
Imagerie par rayons X
Le système utilise une source de rayons X fiable, souvent le Thermo Scientific PXS 10, fonctionnant à 130 kV et 0,15 mA, pour générer des images à haute pénétration.
Grossissement et clarté
Offre de puissantes capacités de grossissement avec un zoom optique jusqu'à 200x et un zoom numérique s'étendant jusqu'à 1200x. La caméra haute résolution, généralement 1920×1080, garantit des visuels clairs et détaillés.
Mouvement de précision

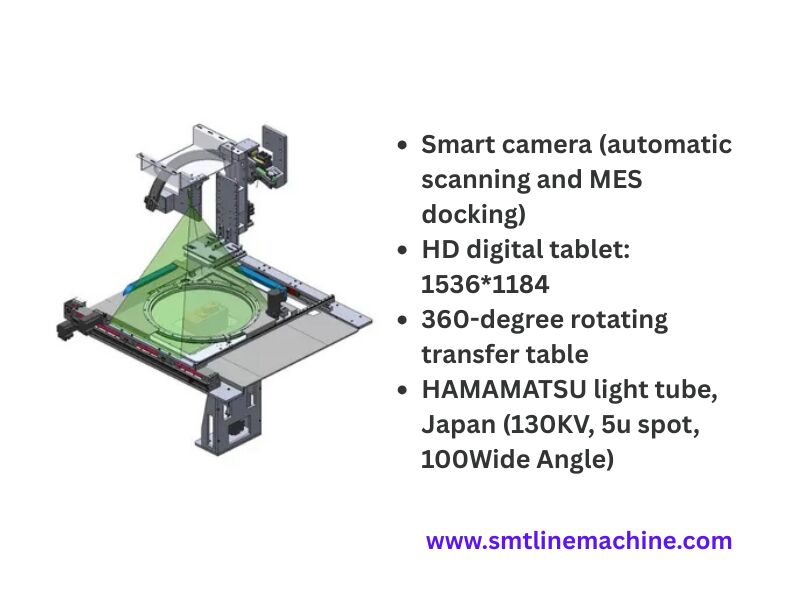

Comprend une table à 4 axes précise, généralement avec des dimensions d'environ 320 × 250 mm. Elle permet un mouvement étendu avec des plages de déplacement X et Y de 490 mm et 400 mm, respectivement, et une plage d'inclinaison de ±70° pour des angles de vision complets.
Logiciel intelligent
Fonctionne à l'aide d'un logiciel sur une plateforme Windows XP, intégrant un outil de mesure intégré.
Automatisation intelligente
Les modèles avancés peuvent inclure l'IA en auto-apprentissage, des caméras couleur haute définition et des outils d'analyse BGA (Ball Grid Array) améliorés pour améliorer la détection des défauts et réduire les faux positifs.
Tests automatisés
Le système CNC automatise les tests, génère des rapports et s'intègre à MES pour un contrôle qualité rationalisé.
Applications
- Évaluation de la qualité des circuits imprimés multicouches, garantissant l'intégrité structurelle et les connexions appropriées
- Identification des vides ou des poches d'air dans les matériaux, ce qui peut compromettre la résistance et la fiabilité des composants
- Analyse approfondie des dispositifs à semi-conducteurs pour détecter les défauts de fabrication
- Vérification du remplissage des trous traversants (THT) pour garantir une soudure correcte
- Contrôles de sécurité et de qualité sur les batteries au lithium, essentiels pour prévenir les défaillances
Avantages
- Analyse non destructive :Permet une inspection approfondie sans endommager le sujet du test
- Imagerie haute définition :Fournit des images nettes et détaillées, facilitant l'identification précise des défauts
- Utilisation polyvalente :S'adapte à un large éventail de tâches d'inspection dans différentes industries
À propos de notre produit
Choisir notre Scienscope X-Scope 2300, c'est choisir un partenaire avec une solide expérience en technologie des rayons X. Nous nous concentrons sur la fourniture d'options de rayons X abordables qui maintiennent une qualité et une efficacité élevées. Le X-Scope 2300 le démontre en offrant une excellente précision, efficacité et fiabilité.
Informations sur l'emballage et la livraison
- Livraison :Attendez-vous à ce que votre commande arrive dans les 5 à 8 jours ouvrables, bien que ce délai puisse varier en fonction de la quantité commandée
- Commande minimum :Nous acceptons les commandes pour une seule machine ou des commandes mixtes pour répondre à vos besoins
- Transport :Les produits sont expédiés en vrac ou via des conteneurs, en fonction de la taille de la commande et de la destination
- Conditions de paiement :Des options de paiement flexibles sont disponibles, notamment L/C, D/A, D/P, T/T, Western Union et MoneyGram
- Prix :Les prix sont négociables pour vous garantir la meilleure valeur possible
- Emballage :Nous proposons des boîtes d'exportation standard et des emballages robustes en bois dur pour garantir que votre commande arrive en toute sécurité
