KHW-M712M-00X Support de bloc moteur en aluminium de l'axe Z de la machine SMT Yamaha YG100R

KHW-M712M-00X Yamaha YG100R SMT Machine moteur à axe Z

Le moteur de l'axe Z de KHW-M712M-00X est constitué d'un support en aluminium

Résumé

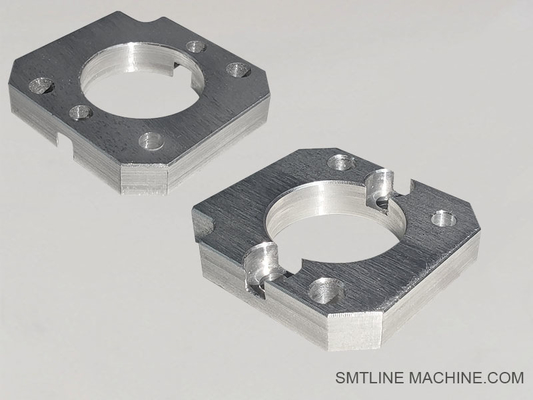

Le KHW-M712M-00X est un support de montage de moteur à axe Z en aluminium usiné de précision, conçu pour être utilisé dans la machine de pick-and-place Yamaha YG100R.Ce support fixe le moteur de l'axe Z à la tête de placement ou système de portique, assurant la stabilité, le mouvement vertical précis et l'alignement lors du placement des composants à grande vitesse.

Principales caractéristiques

Numéro de pièce: KHW-M712M-00X
Compatibilité avec la machine: machine SMT Yamaha YG100R
Fonction:

Montage et alignement du moteur à axe Z (axe vertical)
Assure la stabilité mécanique pendant le mouvement de la buse vers le haut/vers le bas
Aide à réduire les vibrations et les erreurs de positionnement
Matériau: alliage d'aluminium léger et résistant
Conception: usinage CNC de précision avec trous de montage et fentes d'interface moteur
Finition: anodisée ou traitée anti-corrosion (différente selon le lot)

Applications

Prend en charge le moteur de l'axe Z chargé de soulever/baisser la buse de ramassage
Maintient la rigidité de la structure dans des conditions de charge dynamique
Utilisé dans l'entretien, la rénovation ou la réparation de la tête de machine de la série Yamaha YG100R

Notes d'installation

Il doit être installé avec le couple approprié sur les vis de montage
L'alignement avec l'arbre du moteur et le capteur de l'axe Z est essentiel pour un fonctionnement précis
Recommander l'appariement avec le moteur et les fixations Yamaha d'origine pour un ajustement optimal

Résumé

Le support en aluminium KHW-M712M-00X est un composant mécanique essentiel pour le système à axe Z des machines de ramassage Yamaha YG100R.Il fournit un support fiable et un alignement précis pour le moteur vertical, assurant un placement fluide et précis des composants dans des environnements de production SMT exigeants.

Accès à l'appareil pour les véhicules à moteur à combustion interne

Nom de l'entreprise:

Ces accessoires assurent un mouvement précis de l'axe Z, essentiel pour des performances précises.
Utilisez toujours de vraies pièces Yamaha pour maintenir l'alignement mécanique et la fiabilité.
Si vous fournissez votre type de tête YG100R (par exemple, à tête simple ou à double tête), des numéros de pièces plus exacts peuvent être recommandés.

Numéros de pièces connexes KHW-M712M-00X et assemblage à axe Z (YG100R)

Nom de l'entreprise:

Ces numéros de pièces sont standard pour Yamaha YG100R, mais les modèles spécifiques ou les configurations de tête peuvent différer légèrement.
Vérifiez toujours la compatibilité des pièces avec la fiche de fonctionnement de la machine ou le manuel d'entretien.
Les pièces d'origine Yamaha sont fortement recommandées pour un alignement précis et une durabilité.

Le moteur est équipé d'un support de freinage à axes Z (Yamaha YG100R).

1À quoi sert le KHW-M712M-00X?

Il s'agit d'un support en aluminium qui monte et fixe le moteur à axe Z sur la tête de placement Yamaha YG100R, permettant un mouvement précis de la buse vers le haut et vers le bas lors du ramassage et du placement des composants.

2Quelles machines utilisent ce support?

Utilisé principalement dans les machines de pick-and-place Yamaha YG100R. Il peut également être trouvé dans des modèles de génération similaire ou des têtes personnalisées avec la même conception de l'axe Z.

3. Quelle est la fonction de la parenthèse de l'axe Z?

Fixe le moteur de l'axe Z en place
Maintient l'alignement avec la vis de plomb ou vis à bille
Prend en charge un mouvement vertical stable et précis de l'ensemble tête/buse

4De quel matériau est-il fait?

Fabriqué à partir d'un alliage d'aluminium précision, offrant une résistance élevée, un faible poids et une résistance à la corrosion.

5Comment savoir si le support est endommagé?

Les symptômes les plus courants sont les suivants:

Moteur à axe Z lâche ou mal aligné
Hauteur de la buse incohérente ou erreurs de positionnement
Fentes visibles, déformations ou trous de vis détachés sur le support

6Je peux remplacer le support moi-même?

Si vous êtes un technicien qualifié, le remplacement nécessite:

Démontage du moteur à axe Z et de la vis à plomb
Enlever l'ancien support et installer le nouveau
Réalignement du moteur et vérification de l'étalonnage de la buse

7Quelles autres pièces dois-je inspecter lors du remplacement du support?

Moteur à axe Z (KHW-M7106-00)
Le système d'accouplement (KHW-M7123-00)
Écrou de plomb ou écrou à bille (KHW-M7101-00)
Sensor de l'axe Z (KHW-M7109-00)
Le guide linéaire (KHW-M7103-00)
Écrous de montage et alignement du cadre

8Est-il nécessaire d'effectuer un étalonnage après le remplacement?

Après avoir remplacé le support et réassemblé le moteur, la position de l'axe Z doit être recalibrée à l'aide de l'interface machine de Yamaha pour assurer des hauteurs de prise précises.

9Où puis-je obtenir un support de remplacement?

Commandez des pièces Yamaha SMT auprès de distributeurs officiels ou de revendeurs agréés. Utilisez toujours des pièces d'origine pour assurer l'ajustement, la résistance des matériaux et la compatibilité de la machine.
