Bord de serrage de la plaque de train principal YSM20

YSM20 bord de la pince de la plaque d'engrenage principale

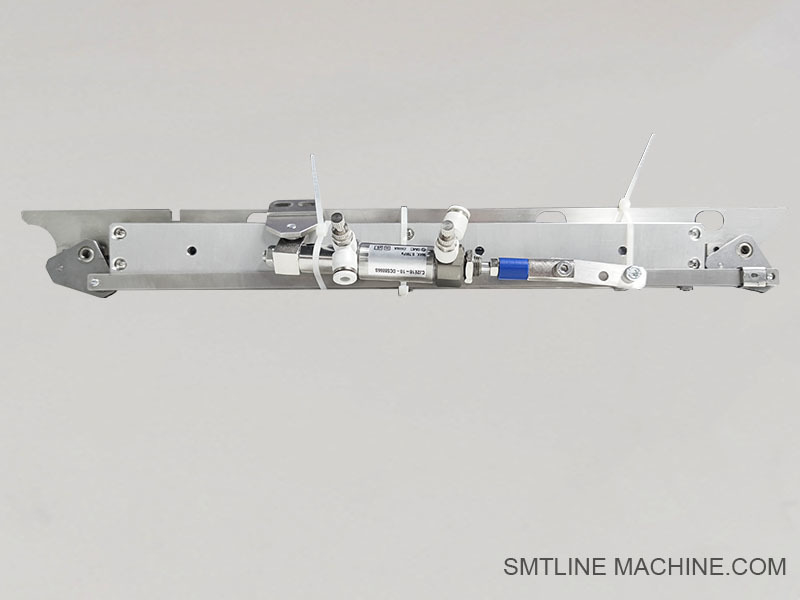

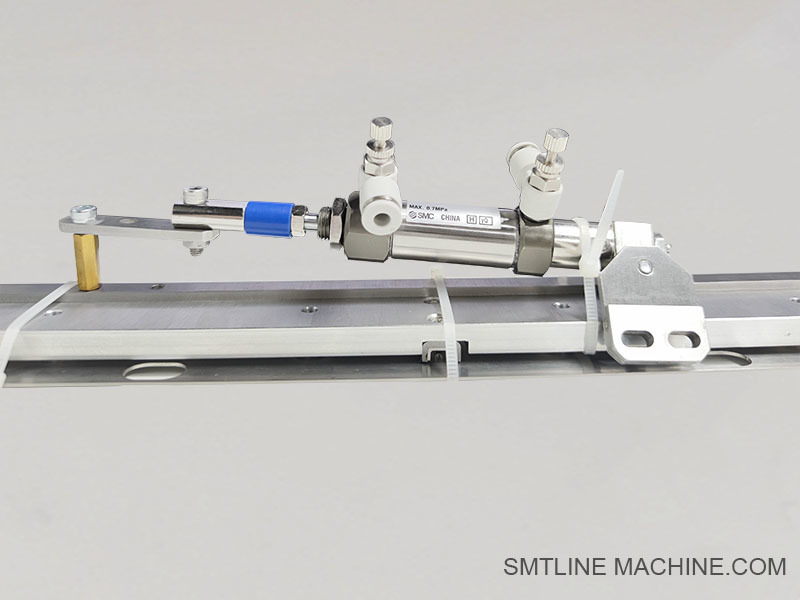

Introduction du produit ¥ YSM20 Main Gear Plate Clamp Edge

Le clamp à plaque d'engrenage principal est un composant de fixation mécanique essentiel utilisé dans le monteur modulaire à grande vitesse Yamaha YSM20.Il est responsable de la fixation et de la stabilisation de la plaque d'engrenage principale dans l'entraînement ou l'assemblage de l'unité de tête de la machine, assurant un positionnement constant, une réduction des vibrations et un mouvement mécanique précis pendant les opérations de placement.

Principales caractéristiques:

Objet: Conçu pour maintenir la plaque de vitesse principale en alignement précis dans le système d'entraînement
Matériau: acier à haute résistance ou aluminium trempé, avec traitement de surface anti-usure
Adaptation de précision: usinée à des tolérances de micron pour une interface optimale avec le boîtier des engrenages et la structure environnante
Durabilité: Conçu pour résister aux charges mécaniques à grande vitesse et aux contraintes de mouvement répétées
Emplacement d'installation: généralement monté dans l'unité de tête de placement ou l'ensemble du module d'entraînement du YSM20

Fonction et application:

Prévient le glissement des engrenages ou le déplacement axial pendant le fonctionnement
Améliore la stabilité de transmission des systèmes de mouvement rotatif et linéaire
Contribue au positionnement précis de la buse, au mouvement de la tête sur l'axe Z et à la rotation des engrenages motorisés
Joue un rôle clé dans les procédures de maintenance préventive et d'alignement de la machine

Spécifications typiques:

Nom de la pièce: Main Gear Plate Clamp Edge
Application: Yamaha YSM20 (éventuellement compatible avec YSM20R, YSM10, etc.)
Finition: revêtue anti-corrosion, les bords sont déchiquetés
Numéro de pièce: (nécessite confirmation; peut commencer par KHJ-MCxxx-00)

Accessoires connexes

1. Plaque d'engrenage principale (plaque de base des engrenages)

La base de montage du noyau où le bord de la pince est fixé. Elle contient les engrenages de transmission principaux de la tête de placement.

2. Boulons de fixation et vis de fixation

Les fixations à usinage de précision qui fixent le bord de la pince à la plaque d'engrenage principale comprennent généralement des vis calibrées par couple avec des rondelles de verrouillage.

3. Ensemble de roulements

Prend en charge l'arbre rotatif relié à la plaque d'engrenage.

4. Arbre de conduite de la tête (arbre de l'axe Z/R)

Transfère le mouvement du moteur vers le mécanisme d'engrenage.

5. Positionnement des doigts / épingles d'alignement

Utilisé pour aligner avec précision le bord de la pince et la plaque d'engrenage principale pendant l'assemblage ou la maintenance.

6Cadre de l'unité de tête ou couvercle du boîtier

Couvre et soutient l'ensemble complet de l'engrenage.

7. Distanciateur anti-vibration ou Shim

Placé sous la pince ou la plaque de vitesse pour absorber les micro-vibrations lors du placement à grande vitesse.

8Accouplement du moteur à traction principale

Requiert un alignement exact avec la plaque d'engrenage et le bord de la pince pour assurer une rotation en douceur.

9. Pad de lubrification / plaque de graissage (le cas échéant)

Monté près de la pince à engrenages pour maintenir la lubrification et réduire le frottement entre les pièces en mouvement.

Nom de l'organisme:
Ces accessoires font généralement partie de l'axe Z ou de l'assemblage de transmission de la tête rotative à l'intérieur de la tête modulaire YSM20 de Yamaha.Ils sont essentiels au bon fonctionnement mécanique et doivent être remplacés ensemble lors de réparations ou de réalignement.

Numéros de pièces connexes YSM20 Borne de la pince de la plaque d'engrenage

1. KHJ-MC310-00

L'extrémité de l'embrayage de la plaque d'engrenage principale est fixée à la plaque d'engrenage principale.

2. KHJ-MC311-00

Plaque de vitesse principale La plaque de montage de la vitesse principale qui soutient la transmission de puissance.

3. KHJ-MC312-00

Vis de montage de bord de pince

4. KHJ-MC313-00

Ensemble de roulements de vitesses ️ Ensemble de roulements principaux pour assurer une rotation en douceur des vitesses.

5. KHJ-MC314-00

Positionnement des broches de douille ️ broches d'alignement pour une installation précise du bord de la pince et de la plaque d'engrenage.

6. KHJ-MC315-00

Montage de l'arbre d'entraînement

7. KHJ-MC316-00

Distanceur anti-vibration Distanceur d'amortissement des vibrations pour réduire les micro-vibrations pendant le fonctionnement à grande vitesse.

8. KHJ-MC317-00

Pads de lubrification pour maintenir la réduction du frottement des engrenages.

9. KHJ-MC318-00

Couverture du boîtier de l'appareil de conduite de la tête

Nom de l'organisme:
Les numéros de pièces peuvent varier en fonction des versions et des révisions spécifiques de la machine.

Guide des questions fréquemment posées Yamaha YSM20 Main Gear Plate Clamp Edge

1. Quelle est la fonction de l'extrémité de la pince de la plaque d'engrenage principale?

Il maintient la plaque de vitesse principale en place dans l'unité motrice ou la tête du YSM20, assurant un alignement précis des engrenages et un mouvement mécanique stable pendant le fonctionnement.

2Où est installé le bord de la pince?

Généralement installé à l'intérieur de l'assemblage de la tête de placement ou du module d'entraînement, en serrant fermement la plaque d'engrenage principale pour éviter tout glissement ou désalignement.

3Quels matériaux sont utilisés pour le bord de la pince?

Généralement fabriqué à partir d'acier à outils à haute résistance ou d'aluminium trempé avec traitement de surface anti-usure pour la durabilité.

4Quels sont les signes communs indiquant que le bord de la pince a besoin d'entretien ou de remplacement?

Bruit ou vibration inhabituels provenant de la zone des engrenages
Désalignement des engins provoquant des erreurs de placement
Usure ou dommage visibles sur la surface du bord de la pince

5Comment le bord de la pince est-il remplacé ou entretenu?

Le remplacement nécessite un démontage partiel de l'unité de tête.

6. Y a-t-il des accessoires recommandés à remplacer avec le bord de la pince?

Il est conseillé de vérifier et, le cas échéant, de remplacer les pièces connexes telles que les vis de montage, les roulements, les bosses de positionnement et les tampons de lubrification pour des performances optimales.

7Une mauvaise installation du bord de la pince peut-elle affecter les performances de la machine?

Une mauvaise installation peut entraîner un glissement des engrenages, un positionnement inexact de la buse et, finalement, des erreurs de placement ou des temps d'arrêt de la machine.

8Où puis-je trouver de vraies pièces de rechange?

Les distributeurs et centres de service Yamaha agréés proposent des pièces OEM, assurant ainsi la compatibilité et la fiabilité.

9Y a-t-il un calendrier d'entretien pour le bord de la pince?

L'inspection de routine est recommandée pendant les intervalles d'entretien préventif, en particulier après le fonctionnement de la machine pendant les heures de pointe ou le remplacement des pièces.

10. Qui peut vous aider à l'installation ou au dépannage?

Des techniciens certifiés Yamaha ou des ingénieurs de maintenance SMT expérimentés sont recommandés pour l'installation et le dépannage des bords de pince.
