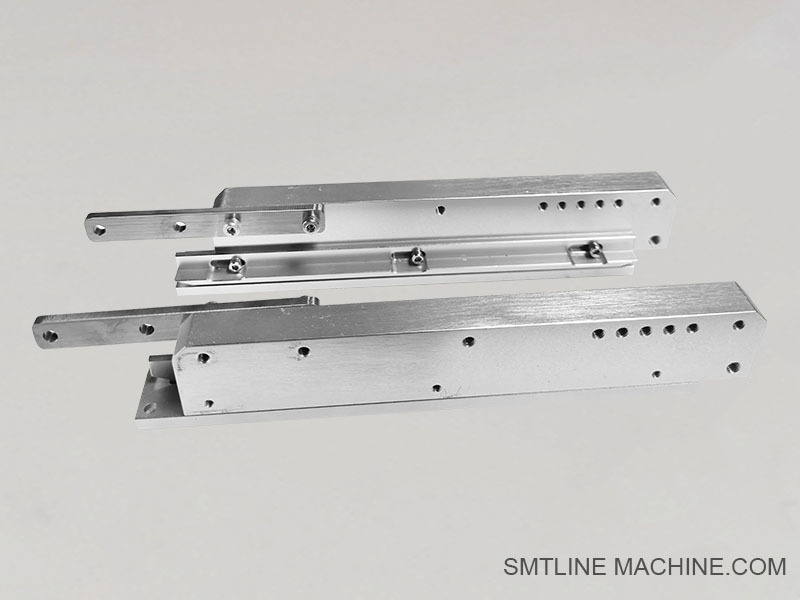

YSM20R Piste étendue 1,2 m

YSM20R 1,2 m piste étendue


Introduction du produit Yamaha YSM20R 1,2m piste étendue
La piste étendue de 1,2 m pour la Yamaha YSM20R est une extension de convoyeur installée en usine ou sur le terrain conçue pour prendre en charge des PCB plus grands ou plus longs dans des environnements de production SMT à grande vitesse.Il augmente la longueur maximale de traitement des PCB de la machine, assurant un transport en douceur et un positionnement précis des cartes de format étendu.

Principales caractéristiques:
Support PCB étendu: augmente la longueur du convoyeur à 1200 mm, permettant la manipulation de cartes extrêmement longues (par exemple, bandes LED, unités de rétroéclairage, cartes électriques).
Compatibilité complète: conçu pour une intégration transparente avec les monteurs modulaires Yamaha YSM20R.
Transport de précision: équipé de ceintures motorisées de haute précision et de guides de serrage latéraux pour un transfert de planche stable.
Cadre lourd: la structure renforcée prend en charge les PCB gros et lourds sans déformation ni vibration.
Synchronisation en boucle fermée: synchronise avec le système de transfert interne de la carte pour un fonctionnement en ligne continu.

Les spécifications (typiques):
Plage de longueur effective des PCB: jusqu'à 1 200 mm (selon le modèle)
Plage de largeur des circuits imprimés: typiquement 50-510 mm (largeur standard YSM20R)
Méthode de transport: ceinture motorisée à deux rails ou à un seul rails
Construction: cadre en acier revêtu de poudre avec surface de convoyeur antistatique
Énergie: intégrée à partir de l'unité principale YSM20R ou d'une entrée auxiliaire

Applications:
Idéal pour l'éclairage LED, les cartes de contrôle automobile, les modules d'alimentation et autres ensembles SMT de grand format
Utilisé dans les lignes multi-machines où les longues planches ont besoin d'un traitement en ligne ininterrompu









Accessoires connexes YSM20R 1,2m piste étendue

1. Série de supports de piste
Des supports de montage lourds utilisés pour fixer la voie étendue au châssis de la machine principale.

2Montage du moteur
Inclut le moteur, la boîte de vitesses et les capteurs qui alimentent la bande transporteuse.

3. Ceinture de réglage / ceinture de convoyeur
Ceintures de transport antistatiques conçues pour le transfert stable de PCB à faible vibration le long de la longueur prolongée.

4. Kit de capteurs (entrée/sortie)
"Système de détection" pour le détection de la présence d'un PCB en position, la détection de la présence ou l'arrêt d'erreur.

5Unité de réglage de la largeur (facultatif)
Mécanisme motorisé ou manuel de réglage de la largeur de voie pour accueillir des PCB de différentes tailles lors du changement de ligne.

6. Rails de guidage latéraux / rails de fixation
Aide à maintenir l'alignement des PCB pendant le transport sur de longues distances.

7Pieds de nivellement ou boulons d'ancrage
Utilisé pour stabiliser la voie étendue sur le sol de l'usine et l'aligner sur la hauteur du convoyeur YSM20R.

8. Le câble de câblage (signaux et puissance)
Des kits de câblage pour connecter les capteurs, les moteurs et les commandes de la piste étendue au système de contrôle principal du YSM20R.

9Couverture de voie ou plaque de protection
Écran de protection pour empêcher la pénétration de poussière ou le contact accidentel avec des pièces mobiles.

10. Convecteur tampon en ligne (facultatif)
Un module optionnel installé entre les machines pour stocker ou mettre en pause les PCB pendant les retards temporaires en amont/en aval.

Nom de l'organisme:
Tous les accessoires doivent être adaptés au type de voie (single/double rail) et à la configuration YSM20R. Certains composants peuvent différer pour les lignes de production de LED ou les cartes de largeur personnalisée.









Numéros de pièces connexes YSM20R 1,2m voie étendue

1. KHJ-MC120-00
L'unité principale de voie prolongée est un convoyeur de 1,2 mètre conçu pour être intégré au YSM20R.

2. KHJ-MC121-00
Ensemble de supports de montage de voie ?? utilisé pour fixer la voie étendue au cadre de base YSM20R.

3. KHJ-MC122-00
L'unité à bande transporteuse comprend des bandes de chronométrage antistatiques spécialement conçues pour les voies de 1,2 m.

4. KHJ-MC123-00
Ensemble de moteur d'entraînement ∼ moteur et engrenage pour alimenter le mouvement du convoyeur.

5. KHJ-MC124-00
Le kit de capteurs comprend des capteurs de présence/position des PCB et des supports pour la détection des entrées/sorties.

6. KHJ-MC125-00
Ensemble de rails de guidage latéraux: rails de guidage réglables ou fixes pour stabiliser les PCB longs.

7. KHJ-MC126-00
Cable harness ¢ kit de câblage d'alimentation et de signal pour connecter la voie étendue au contrôleur principal YSM20R.

8. KHJ-MC127-00
Ensemble de bases de nivellement ancres au sol ou pieds réglables en hauteur pour niveler le rail prolongé.

9. KHJ-MC128-00
Unité d'ajustement de la largeur de voie (facultatif) pour les modifications automatiques ou manuelles de la largeur selon la taille du PCB.

10. KHJ-MC129-00
Couvercle de protection de voie protection du panneau de protection pour la sécurité et la protection contre la poussière sur l'unité de convoyeur.

Nom de l'entreprise:
Ces numéros de pièces suivent la convention de dénomination de la série KHJ de Yamaha.
L'utilisation réelle peut dépendre du fait que vous utilisiez des systèmes à double voie ou à voie unique.
Les lignes personnalisées (par exemple, manipulation de panneaux LED) peuvent nécessiter des accessoires ou des supports optionnels.








FAQ Guide Yamaha YSM20R 1,2m piste étendue
1Quel est le but de la piste prolongée de 1,2 m?
La piste étendue augmente la capacité de traitement de la longueur maximale des PCB de la machine, permettant au YSM20R de prendre en charge les PCB de long format (jusqu'à 1,2 mètre), tels que les bandes LED, les cartes de puissance,ou unités de contrôle industrielles.
2La piste étendue est-elle standard ou optionnelle?
Il s'agit d'un add-on facultatif, installé en usine ou réaménagé sur le terrain, selon la configuration de la ligne de production et les exigences en matière de longueur des PCB.
3Quelles machines sont compatibles avec cette piste étendue?
Il est spécialement conçu pour le monteur modulaire Yamaha YSM20R et peut être compatible avec certaines variantes de la plate-forme YSM20 sous la direction de Yamaha.
4Comment est alimentée et contrôlée la voie étendue?
La piste est intégrée dans le système de contrôle de la YSM20R à l'aide d'une unité de moteur dédiée, d'un kit de capteurs et d'un harnais de signal/puissance.
5Peut-il gérer des PCB lourds ou larges?
Oui, il est équipé d'un châssis renforcé, de rails de guidage réglables et de ceintures motorisées pour soutenir les planches lourdes ou de grand format avec stabilité et précision.
6Quelles sont les exigences d'entretien?
Nettoyage régulier des ceintures et des rails de guidage
Inspection périodique des capteurs et du câblage
Lubrification ou réglage de la tension des ceintures selon les besoins
Vérifiez l'usure des pieds de nivellement ou des points d'ancrage
7Quels accessoires sont généralement nécessaires lors de l'installation?
Paramètres de montage
Moteur d'entraînement et boîte de vitesses
Ensemble de rails de ceinture et de guidage
Capteurs photoélectriques
Armoires de câbles pour le signal/la puissance
Pieds de roue ou base de nivellement optionnels
8La largeur de voie peut-elle être réglée automatiquement?
Certaines versions peuvent prendre en charge le réglage manuel ou motorisé de la largeur en fonction de votre configuration.
9Quels sont les problèmes et les solutions les plus courants?

10Où puis-je obtenir les numéros de pièces et la documentation?
Vous pouvez les demander à:
Les manuels de service Yamaha SMT
Distributeurs Yamaha agréés
Je peux également fournir des listes de numéros de pièces (par exemple, KHJ-MC120-00 ~ KHJ-MC129-00) et des diagrammes sur demande.
