ZS Feida câble en acier KLJ-MC186-00


Corde métallique en acier ZS Feida KLJ-MC186-00




INTRODUCTION DU PRODUIT - ROPE DE TIRE D'ACIER ENREGISTREMENT ZS KLJ-MC186-00

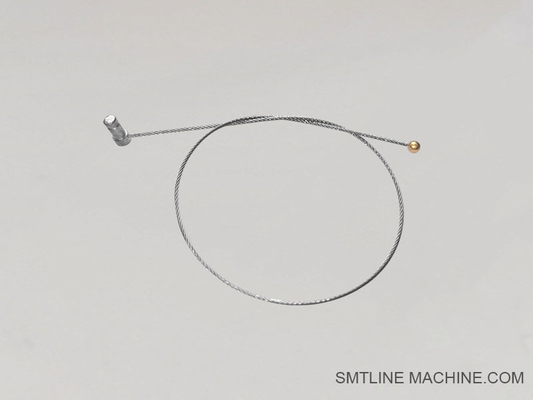

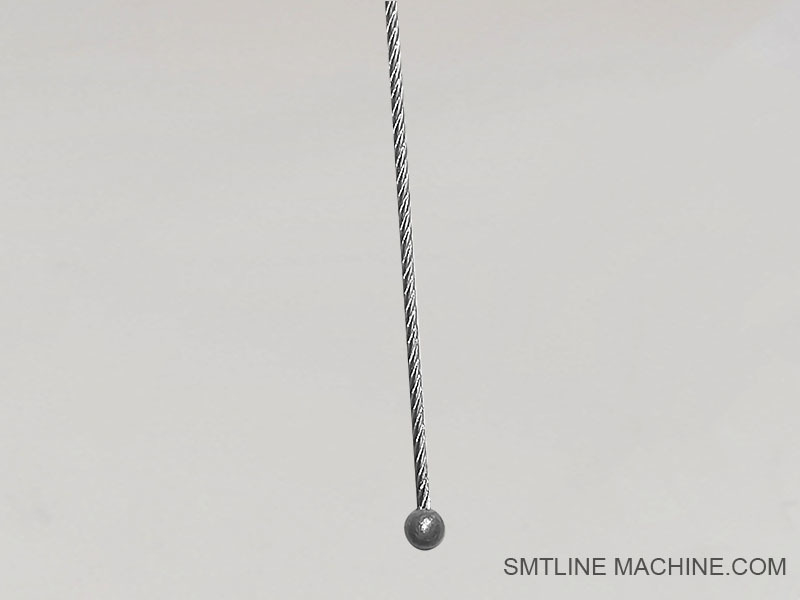

Le KLJ-MC186-00 est une corde métallique en acier à haute résistance spécialement conçue pour les mangeoires de la série ZS utilisées dans les machines de pick-and-place Yamaha / Hanwha SMT. Ce composant joue un rôle essentiel dans le maintien de la tension et du mouvement mécanique requis pour le pelage du ruban adhésif et le contrôle des aliments dans les mécanismes de chargement automatique.

Caractéristiques clés:

Matériau: acier inoxydable tressé avec revêtement anti-corrosion
Application: Utilisé dans le mécanisme de tension et de rembobinage du ruban de couverture des mangeoires ZS
Structure: brins de fil à blinds de précision pour un mouvement lisse et sans vibration
Durabilité: résistance à la traction élevée et résistance à la fatigue pour résister à de longs cycles de production
Ajustement: conçu sur les spécifications OEM pour KLJ-MC186-00 Numéro de pièce; Remplacement de rendez-vous pour le système de corde métallique d'origine

Applications typiques:

Fileurs Yamaha Zs 8 mm / 12 mm / 16 mm
Compatible avec les modèles d'alimentation utilisés dans les séries YSM10 / YSM20 / Sigma G5 / Z: Ta-R
Utilisé dans les systèmes de rembobinage de couverture automatique et les bras de tension des alimentations

But:

Assure un mouvement lisse et un décoller précis du ruban lors de l'alimentation des composants SMT
Maintient une force de traction cohérente pour empêcher le brouillage de bande
Prend en charge le fonctionnement à haut débit avec une usure mécanique minimale

Package et remplacement:

Numéro de pièce: KLJ-MC186-00
Généralement vendu comme unités individuelles ou dans des ensembles pour l'entretien des mangeoires
Installation rapide avec des outils minimaux requis

Accessoires connexes - Corde métallique KLJ-MC186-00 ZS

1. Rewind Poulley / Guide Wheel

Aide à guider la corde métallique en acier en douceur pendant le rembobinage du ruban adhésif. Réduit le frottement et assure une tension cohérente.

2. Arbre de rembobinage à ruban de couverture

Se connecte à la corde métallique pour enrouler le ruban de couverture pelé dans une bobine. Fonctionne avec le système de rembobinage motorisé de l'alimentation.

3. Printemps de tension (Spring de retour du bras d'alimentation)

Fournit une contre-force pour maintenir la corde métallique sous tension pendant le fonctionnement de l'alimentation.

4. Assemblage du bras de tension d'alimentation

La structure du bras qui fonctionne avec la corde métallique pour tirer ou libérer le ruban de couverture. Comprend des épingles de pivot, des supports et des emplacements de guidage.

5. Pince de corde à câbles / crampon de verrouillage

Sécurise les deux extrémités de la corde métallique dans l'assemblage de l'alimentation. Empêche le glissement ou la déconnexion.

6. Plaque de guidage de ruban adhésif

Guide la trajectoire du ruban entre la corde métallique et la bobine de ruban pour éviter les malfaisances ou le curling.

7. Logement du cadre d'alimentation

La structure principale qui maintient ensemble la corde métallique, la poulie, le ressort et le ruban adhésif. Peut varier en fonction de la taille de l'alimentation (8 mm / 12 mm / 16 mm).

8. Ajusteur de tension de corde métallique

Permet un ajustement manuel précis de l'étanchéité des cordes pour des performances de rembobinage optimales.

Numéros de pièce associés - corde filaire en acier ZS Feeder KLJ-MC186-00

1. KLJ-MC186-00

Corde métallique en acier - Numéro de pièce principale pour la corde métallique utilisée dans le ruban de couverture REBORD Contrôle de tension.

2. KLJ-MC185-00

Poulle de corde métallique - guide la corde métallique en acier pour réduire l'usure et assurer un fonctionnement en douceur.

3. KLJ-MC184-00

Spring de tension - fournit une force de tension constante pour maintenir la corde métallique serrée.

4. KLJ-MC187-00

Recherche d'arbre - se connecte avec la corde métallique pour le rembobinage du ruban de couverture automatique.

5. KLJ-MC183-00

Crotte / crampe de fixation en fil - sécurise les extrémités de la corde métallique pour éviter le glissement.

6. KLJ-MC182-00

Assemblage du bras de l'alimentation - Comprend des épingles de pivot, des supports et des composants du chemin de la corde métallique.

7. KLJ-MC188-00

Unité de réglage - Permet un réglage manuel de la tension du corde métallique pour des performances optimales.

8. KLJ-MC180-00

Plaque de guidage - guide le ruban de couverture à travers le chemin de rembobinage pour empêcher les confitures.

Note:
Les numéros de pièce peuvent varier légèrement en fonction de la largeur de l'alimentation (8 mm, 12 mm, 16 mm). Confirmez la compatibilité avec votre modèle de chargeur spécifique.

Guide de la FAQ - corde filaire en acier ZS Feeder KLJ-MC186-00

1. Quel est le but de la corde métallique en acier KLJ-MC186-00?

Il est utilisé dans les mangeoires de la série ZS pour maintenir la tension dans le mécanisme de rembobinage du ruban de couverture, assurant des décoller et prévenir des bourrages de ruban sur le ruban sur le ruban pendant la production de SMT.

2. Quelles machines et mangeoires utilisent cette corde métallique en acier?

Compatible avec les mangeoires de la série Yamaha et Hanwha ZS, y compris les largeurs de bande de 8 mm, 12 mm et 16 mm couramment utilisées dans les machines de pick-and-place SMT YSM et Sigma.

3. À quelle fréquence la corde métallique doit-elle être inspectée ou remplacée?

Une inspection visuelle régulière est recommandée lors de l'entretien de routine. Remplacez s'il y a des signes d'effilochage, de corrosion ou de perte de tension.

4. Quels sont les signes communs d'une corde métallique défaillante?

Des problèmes de rembobinage de bande ou une tension incohérente
Usure visible ou brins cassés sur la corde métallique
Augmentation des erreurs de chargeur liées à l'alimentation ou au pelage du ruban

5. La corde métallique peut-elle être remplacée sans démonter l'ensemble du mangeoire?

Oui, le remplacement peut généralement être effectué en retirant le couvercle de l'alimentation et en accédant aux ensembles de corde métallique et de tension.

6. Y a-t-il des accessoires requis lors du remplacement de la corde métallique?

Il est recommandé d'inspecter et éventuellement de remplacer les composants connexes tels que le ressort de tension, les poulies, les pinces et les plaques de guidage pour assurer une fonction appropriée.

7. Comment régler la tension de la corde métallique après le remplacement?

Utilisez l'unité de réglage de tension de l'alimentation (le cas échéant) pour affiner la tension du corde métallique pour le ruban lisse rembobine sans serrage sans relâche ou excessif.

8. Où puis-je trouver des pièces de remplacement authentiques?

Les distributeurs Yamaha ou Hanwha autorisés et les fournisseurs de pièces SMT stockent généralement ces pièces. Les pièces OEM assurent la compatibilité et la durabilité.

9. Que se passe-t-il si la corde métallique échoue pendant la production?

La défaillance de la corde métallique peut provoquer des erreurs d'alimentation du ruban, des malfaisages des composants ou des temps d'arrêt de la machine en raison des bourrages de bande et des dysfonctionnements de l'alimentation.

10. Y a-t-il un guide de maintenance pour le système de corde métallique?

Oui, l'entretien régulier comprend le nettoyage, l'inspection, le réglage des tensions et le remplacement en temps opportun. Je peux fournir une liste de contrôle de maintenance détaillée sur demande.
