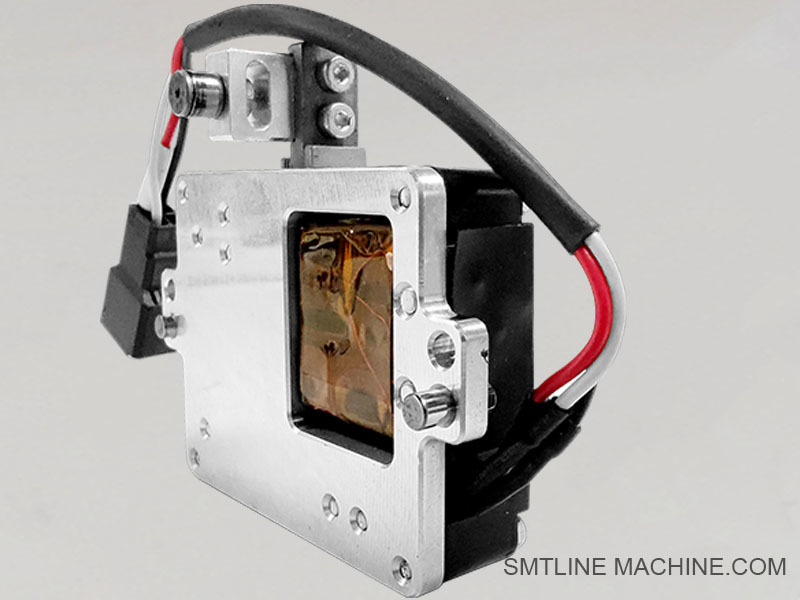

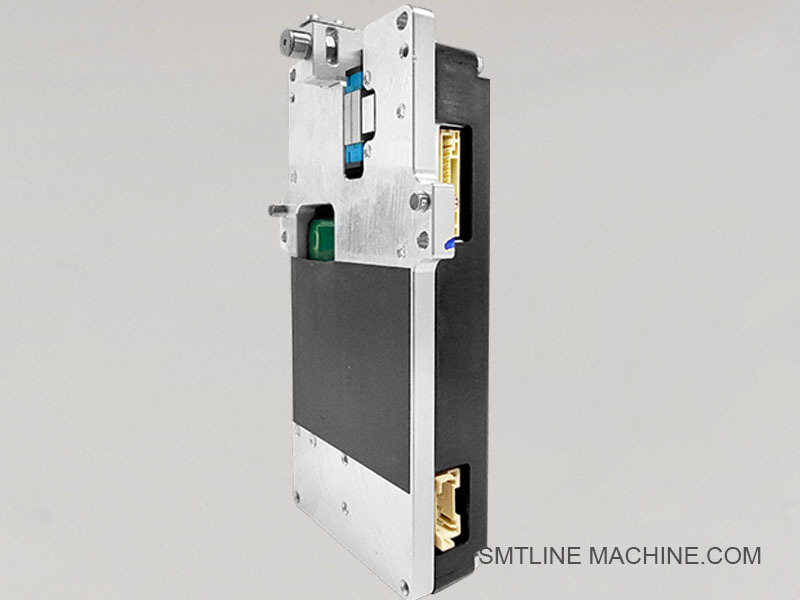

Introduction du produit – Ensemble moteur Yamaha YSM40 (Servomoteur/Moteur pas à pas)
L'ensemble moteur YSM40 fait référence aux servomoteurs haute performance utilisés dans le système pick-and-place Yamaha YSM40, essentiels pour entraîner des axes tels que X (portique), Y (table), Z (tête de prise/levage) et indexation rotative. Ces moteurs offrent la vitesse, la précision et la synchronisation requises pour une production CMS ultra-rapide.
Principales caractéristiques
Servomoteurs à couple élevé avec accélération rapide—prenant en charge des vitesses de placement allant jusqu'à 200 000 CPH lorsqu'ils sont associés à des têtes RS ([Site mondial de Yamaha Motor]
Contrôle de mouvement de précision avec une répétabilité de positionnement de ±25 μm (25 μm sigma)&x20;
Optimisé pour les opérations à double ou quadruple tête, permettant une prise et un placement simultanés
Rétroaction de position laser intégrée ou systèmes d'encodeurs pour un positionnement précis des circuits imprimés et des composants
Conçu pour un choc minimal sur les composants sensibles, grâce aux conceptions légères de la poutre X et de la tête de Yamaha
Performance et intégration
Les moteurs permettent des configurations extrêmement rapides et à haute densité à 4 faisceaux et 4 têtes tout en conservant un encombrement compact de la machine ([Site mondial de Yamaha Motor][1])
Entièrement intégré à la plateforme de contrôle de mouvement de Yamaha, assurant une coordination synchronisée avec les alimentateurs ZS, les têtes rotatives/multiples (MU/RS/FL) et les systèmes de vision
Prend en charge le fonctionnement continu avec des diagnostics en temps réel des buses/alimentateurs et une récupération automatique, réduisant les temps d'arrêt, [Site mondial de Yamaha Motor][1])
Points forts techniques
La coordination des servomoteurs et des axes permet le contrôle simultané de plusieurs mouvements dans un cadre de 1 mètre de large ([Site mondial de Yamaha Motor][1])
Intégré aux têtes propriétaires RS (Revolutionary Speed), MU (Multi-Function) et FL (Flexible) de Yamaha—les moteurs entraînent à la fois les bras rotatifs et les axes linéaires
Conçu pour les lignes CMS à cycle de service élevé, avec des spécifications conçues pour maintenir une disponibilité d'environ 96 %
Applications typiques
Production CMS à volume élevé et mixte, assemblage électronique nécessitant un placement rapide et précis
Tailles de circuits imprimés allant de 50 × 50 mm jusqu'à 700 × 460 mm ([Site mondial de Yamaha Motor][1],
Couverture de la taille des composants des puces 0201 μm aux dispositifs de forme irrégulière de 45 × 100 mm&x20;










Accessoires connexes – Ensemble moteur Yamaha YSM40
1. Unité d'encodeur moteur
Fournit une rétroaction en temps réel de la position et de la vitesse du moteur pour un contrôle de mouvement précis. Essentiel pour le fonctionnement en boucle fermée.
2. Module de pilote moteur
Contrôle la puissance, la direction et le couple du servomoteur ou du moteur pas à pas. Communique avec le contrôleur principal.
3. Courroie de distribution / Courroie d'entraînement
Transfère le mouvement de l'arbre du moteur à la table linéaire ou à la tête à l'aide de courroies en caoutchouc de précision avec des dents.
4. Jeu de poulies
Monté sur l'arbre du moteur et utilisé avec des courroies de distribution. Assure une rotation synchronisée avec un minimum de glissement.
5. Ensemble de rails linéaires de l'axe Z
Fonctionne avec le moteur de l'axe Z pour guider le mouvement vertical de la tête de buse. Assure un mouvement linéaire fluide et précis.
6. Ventilateur de refroidissement / Dissipateur thermique
Dissipe la chaleur du moteur et du module de pilote. Aide à prévenir la surchauffe pendant les longues séries de production.
7. Support de montage du moteur
Fixe le moteur au cadre ou au portique mobile. Usiné avec précision pour éviter les désalignements ou les vibrations.
8. Câble de signal moteur / Câble d'encodeur
Transmet les signaux de commande entre le moteur et le contrôleur/pilote. Comprend des lignes d'alimentation et de rétroaction de position.
9. Ressort d'axe Z / Amortisseur
Protège l'axe Z et les composants des chocs lors du mouvement vers le bas. Réduit l'usure du moteur et de la buse.
10. Jeu d'engrenages de rotation de la tête
Connecte le moteur de l'axe R à la tête de buse rotative. Convertit le couple moteur en mouvement angulaire contrôlé.
Remarque :
Les types d'accessoires peuvent varier en fonction du modèle de tête de placement (RS, MU, FL, etc.)
Les pièces d'origine Yamaha sont recommandées pour garantir une compatibilité totale et la sécurité de la machine.










Numéros de pièces associés – Moteur et accessoires Yamaha YSM40
Ensembles moteurs :
KHJ-M9166-00X – Servomoteur de l'axe X pour YSM40
KHJ-M9167-00X – Servomoteur de l'axe Y
KHJ-M9168-00X – Moteur de levage de l'axe Z
KHJ-M9169-00X – Moteur de rotation de l'axe R (pour la rotation de la tête de buse)
Pilotes et encodeurs de moteur :
KHJ-M9110-00X – Module de pilote moteur pour servomoteur X/Y
KHJ-M9131-00X – Unité d'encodeur (rotative ou linéaire) pour la rétroaction de position
Accessoires mécaniques :
KHJ-M9170-00X – Courroie de distribution (transmission X/Y)
KHJ-M9171-00X – Jeu de poulies pour système de courroie de distribution
KHJ-M9172-00X – Ensemble de rails linéaires et de chariots de l'axe Z
KHJ-M9173-00X – Amortisseur ou tampon à ressort de l'axe Z
KHJ-M9174-00X – Jeu d'engrenages de rotation de buse pour moteur de l'axe R
KHJ-M9175-00X – Support de montage pour base de moteur ou cadre de tête
Câbles et équipements électriques :
KHJ-M9180-00X – Câble de signal moteur (avec ligne d'encodeur blindée)
KHJ-M9181-00X – Câble d'encodeur flexible de l'axe Z
KHJ-M9182-00X – Câble d'alimentation pour l'interface pilote-moteur
Remarque :
Le suffixe “00X” peut changer en fonction de la révision ou de la configuration de la machine.
Pour les têtes de placement FL / MU / RS, les types de moteurs et les numéros de pièces spécifiques peuvent varier légèrement.
Confirmez toujours la compatibilité avec le numéro de série de la machine ou via le manuel de service Yamaha.





Guide FAQ – Système de moteur Yamaha YSM40
1. Quels moteurs sont utilisés dans le Yamaha YSM40 ?
Le YSM40 utilise des servomoteurs à grande vitesse sur les axes X, Y, Z et R. Ces moteurs sont spécialement conçus pour les opérations de prise et de placement à très grande vitesse avec un contrôle et une rétroaction précis.
2. Que contrôle chaque moteur ?
Moteur de l'axe X – Déplace le portique d'un côté à l'autre
Moteur de l'axe Y – Contrôle le mouvement de va-et-vient de la tête
Moteur de l'axe Z – Contrôle le mouvement vertical de la buse
Moteur de l'axe R – Fait tourner la buse pour aligner les composants
3. Qu'est-ce qui rend ces moteurs spéciaux ?
Les moteurs YSM40 sont :
À couple élevé et compacts
Équipés d'encodeurs intégrés ou externes pour le contrôle en boucle fermée
Optimisés pour une accélération/décélération rapide afin d'atteindre jusqu'à 200 000 CPH
4. Quels sont les symptômes de défaillance courants d'un moteur ?
Axe ne bougeant pas ou tremblant
Mauvais alignement de la tête de placement
Codes d'alarme tels que « surtension du moteur », « erreur de servocommande » ou « perte de rétroaction de l'encodeur »
5. Les moteurs peuvent-ils être remplacés individuellement ?
Oui. Tous les moteurs YSM40 sont modulaires et peuvent être remplacés individuellement. Il est important d'utiliser le bon numéro de pièce et de suivre les procédures d'étalonnage après le remplacement.
6. Quels accessoires sont généralement nécessaires avec le remplacement d'un moteur ?
Câble d'encodeur
Support de montage ou base
Ventilateur de refroidissement ou dissipateur thermique
Courroie de distribution et poulie (si usées)
Module de pilote (s'il est endommagé)
7. Comment puis-je identifier le bon numéro de pièce pour un moteur ?
Chaque moteur a un numéro de pièce KHJ-M91xx-00X unique. Vous pouvez vérifier :
Le manuel de service Yamaha
L'étiquette de la pièce sur le moteur
La feuille de configuration de votre machine
8. Quelles précautions doivent être prises lors du remplacement ?
Mettez hors tension et déchargez le système avant le remplacement
Évitez de toucher les connecteurs de l'encodeur à mains nues (dommages statiques)
Assurez-vous d'un alignement correct lors de l'installation du nouveau moteur
Exécutez un placement et un étalonnage de test après le remplacement
9. À quelle fréquence le moteur doit-il être entretenu ou remplacé ?
Les moteurs Yamaha sont conçus pour une longue durée de vie, mais ils doivent être :
Inspectés visuellement chaque mois
Lubrifiés/nettoyés s'ils sont exposés à la poussière ou au flux
Remplacés après plus de 20 000 heures de fonctionnement si l'efficacité diminue ou si les vibrations augmentent
10. Où puis-je obtenir de la documentation technique ou une assistance ?
Manuels officiels Yamaha
Fournisseurs de services CMS agréés
Je peux vous aider à localiser des guides PDF, des vues éclatées ou des schémas de pièces sur demande
