Appareil d'alimentation pneumatique Samsung de 12 mm de haute précision pour le placement des composants

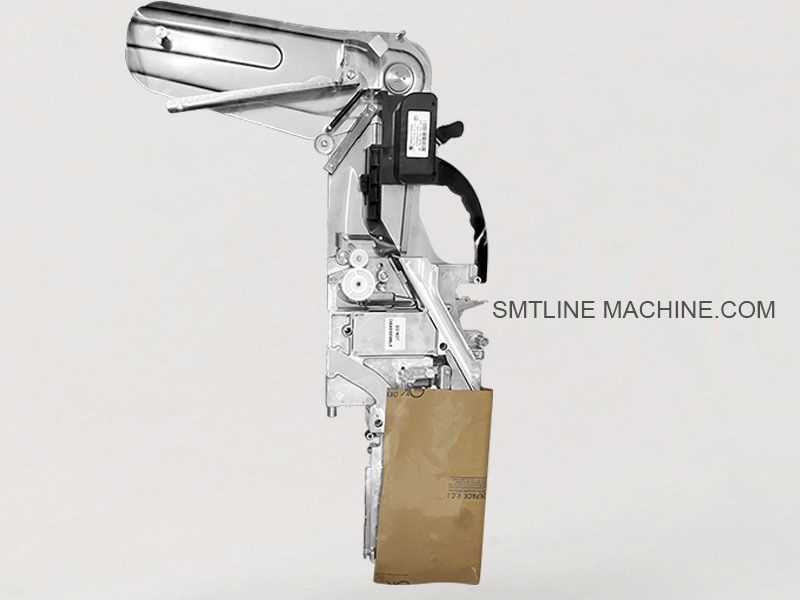

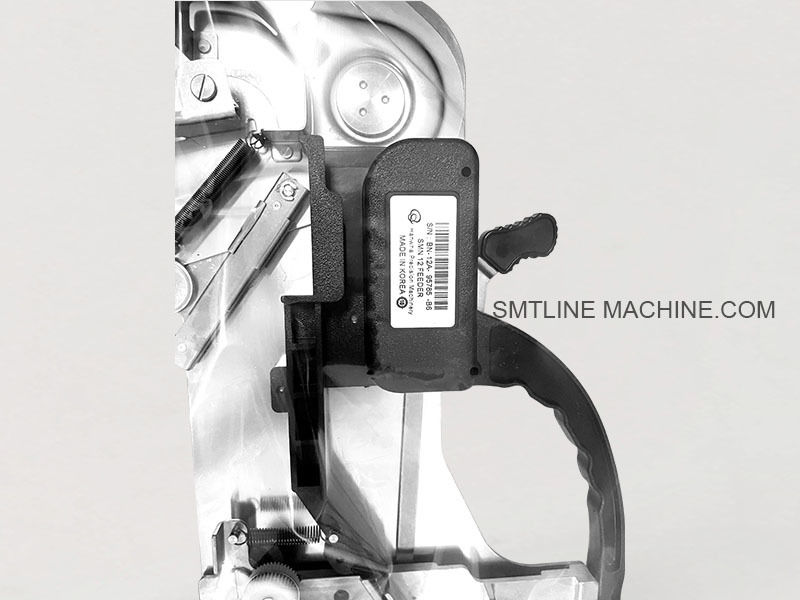

L'alimentateur pneumatique Samsung 12 mm

Introduction du produit Samsung 12 mm alimentateur pneumatique

L'alimentateur pneumatique Samsung de 12 mm est un alimentateur à ruban à propulsion aérienne fiable conçu pour fournir des composants de montage de surface à partir de rubans porteurs de 12 mm aux machines de placement SMT Samsung.Il est largement utilisé dans les plates-formes d'ancienne génération telles que le CP40, CP45 et CP60 qui reposent sur la technologie d'alimentation pneumatique.

Principales caractéristiques

Opération pneumatique: utilise de l'air comprimé pour entraîner l'avancement de la bande
Compatible avec des rubans porteurs de 12 mm, idéal pour l'alimentation de composants passifs plus grands, de petits circuits intégrés ou de dispositifs d'alimentation
Convient pour les machines de première génération de la série Samsung CP
Offre une indexation à grande vitesse et un positionnement stable des composants
Conception mécanique robuste et nécessitant une maintenance minimale

Les spécifications

Largeur du ruban: 12 mm
Type d'entraînement: pneumatique (mécanisme à cylindre à air)
Components de hauteur: réglable (généralement 4 mm, 8 mm, ou 12 mm de pas)
Source d'alimentation: air comprimé (généralement 0,4 à 0,6 MPa)
Méthode d'alimentation: indexation par aération étape par étape
Support de bobine: jusqu'à 13"/15" de bobines standard

Applications

Idéal pour la fourniture de composants plus grands tels que:

Diodes et MOSFET
Condensateurs électrolytiques
Les petits relais
Composants de puces 1206 et 1210
Généralement utilisés dans les environnements de production SMT à haut volume pour:

Produits électroniques de consommation
PCB pour l'automobile
Panneaux à LED

Compatibilité

Fonctionne avec les plates-formes d'alimentation pneumatique Samsung, notamment:

CP40 ou CP40L
Le nombre total d'émissions de CO2 est calculé en fonction de l'indice de CO2 de l'établissement.
Série CP60

Accessoires connexes Samsung 12 mm alimentateur pneumatique

1. Composants mécaniques

Le rail de guidage à bande (train à bande / rail de transport)
Assure une alimentation en douceur et précise du ruban adhésif de 12 mm.

- Une bande de couverture.
Levez et séparez le ruban adhésif pour exposer les composants pour le ramassage.

Plaque de couverture supérieure / pince
Il maintient le ruban en place et l'empêche de se soulever pendant l'avance.

Pinceau de verrouillage de l' alimentateur
Fixe l'alimentateur dans la fente de l'alimentateur de la machine (par exemple, verrou de verrouillage ou broche à libération rapide).

Résistant à la roue / arbre de la bobine
Tenir les bobines des composants (généralement 13 ′′ ou 15 ′′) en position de dépliage.

2. Composants pneumatiques

Cylindre à air (actionneur d'alimentation)
Fournit le mouvement linéaire pour avancer la bande un pas à la fois.

Résistance à l' écoulement de l' air
Transfère le mouvement du cylindre d'air vers le mécanisme d'avancement du ruban.

Retour au printemps
Réinitialise le mécanisme de glissement après chaque coup d'avancement.

Connecteurs de tuyaux d'air / raccords à raccordement rapide
Permet la connexion à l'alimentation en air comprimé.

Sécuriseur ou silencieux (facultatif)
Réduit le bruit de l'air lors de la ventilation.

3. Outils de maintenance et d'essai

Jig de calibrage de l'alimentateur / dispositif d'alignement
Utilisé pour tester et aligner les alimentateurs à l'extérieur de la machine.

Boîte de test manuelle
Fournit un contrôle manuel de l'air pour les essais d'alimentation hors machine.

Brosses de nettoyage à alimentation
Élimine la poussière et les débris des rails de guidage et des pièces mobiles.

Plateau de stockage de l'alimentateur
Pour le stockage organisé de plusieurs alimentateurs lorsqu'ils ne sont pas utilisés.

Ces éléments sont essentiels pour assurer:

Alimentation par bande lisse
Alignement approprié
Récupération fiable des composants
Facilité d'installation/d'enlèvement pendant la production

Numéros de pièces connexes Samsung 12 mm alimentateur pneumatique (anglais)

1. Composants mécaniques

2. Composants pneumatiques

3. Outils de test et de maintenance

Ces numéros de pièces couvrent les éléments les plus couramment remplacés et entretenus dans le système d'alimentation en ruban pneumatique Samsung de 12 mm, assurant ainsi des performances constantes dans la production SMT.

Guide des questions fréquemment posées Samsung 12 mm alimentateur pneumatique

1À quoi sert l'alimentateur pneumatique Samsung 12 mm?

Il est conçu pour alimenter des bandes de support de 12 mm de large contenant des composants montés en surface tels que des résistances plus grandes, des condensateurs, de petits circuits intégrés,et des dispositifs d'alimentation dans les machines SMT de la série CP de Samsung utilisant de l'air comprimé pour l'avancement de bande.

2Quelles machines SMT sont compatibles avec cet alimentateur?

Compatible avec les plates-formes d'alimentation pneumatique Samsung, y compris:

CP40 ou CP40L
Le nombre total d'émissions de CO2 est calculé en fonction de l'indice de CO2 de l'établissement.
Série CP60

Ces modèles utilisent des alimentateurs pneumatiques plutôt que électriques.

3Comment fonctionne l'alimentateur?

L'alimentateur utilise une bouteille d'air comprimé pour faire avancer le ruban pas à pas, exposant le composant suivant à la tête de placement de la machine.

4Quelle pression d'air est requise?

La pression de fonctionnement typique est de 0,4 à 0,6 MPa (46 bar).

5Quels types et tailles de bandes supporte-t-il?

Largeur du ruban: 12 mm
Ruban adhésif composant: ruban adhésif en plastique ou en papier en relief
Composants typiques: résistances à puce plus grandes (1206, 1210), diodes, petits relais, condensateurs électrolytiques.

6Quels sont les problèmes courants et les conseils de dépannage?

7Quelles pièces doivent généralement être remplacées?

Cylindre à air (J70541004A)
Retour du ressort (J90651007A)
Le rail de guidage à bande (J66021002A)
Le dispositif de détection de l'écoulement de l'eau doit être équipé d'un dispositif de détection de l'écoulement de l'eau.
L'étiquette de sécurité doit être affichée sur le support.
Les connecteurs de tubes d'air (J70631015A)

8Comment puis-je tester ou calibrer l'alimentateur?

Utilisez un tour d'étalonnage de l'alimentateur (J13013001A) ou une boîte d'essai manuelle (J13014002A) pour simuler les cycles d'alimentation et vérifier la bonne avancée du ruban à l'extérieur de la machine SMT.

9Est-ce qu'il prend en charge le remontage du ruban adhésif?

Des rouleaux de remontage de ruban adhésif en option (par exemple, J13014004A) peuvent être disponibles, mais ne sont pas standard sur tous les modèles.

10Quel est le calendrier d'entretien recommandé?

Tous les jours: nettoyer la piste de bande, vérifier les débris
Chaque semaine: vérifier la pression de l'air et les tuyaux, inspecter les ressorts et les pièces mobiles
Tous les mois: lubrifier la bouteille si nécessaire, remplacer les pièces mécaniques usées
Chaque trimestre: effectuer une inspection complète et reconstruire si nécessaire
