Chargeur pneumatique Samsung 1009 de capacité 08mm, léger, 0,79 kg, pour un montage et un fonctionnement en douceur

Chargeur pneumatique Samsung 08mm

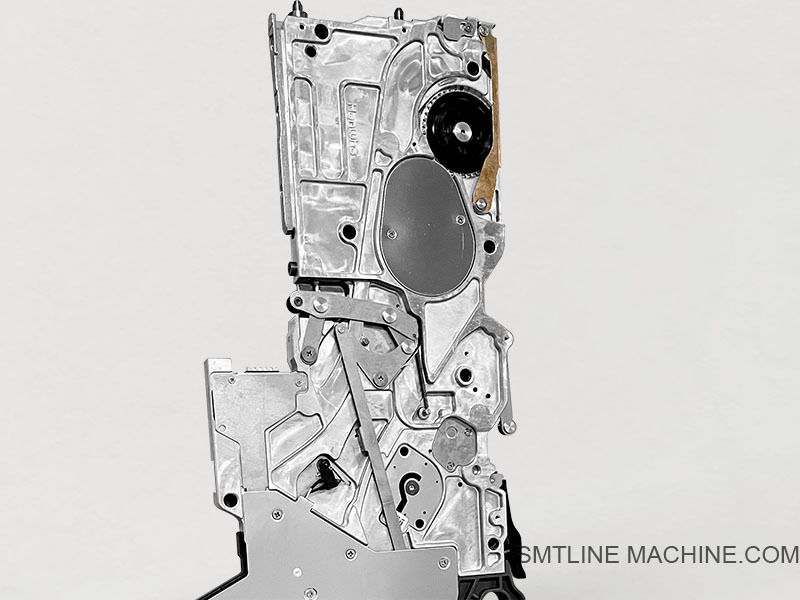

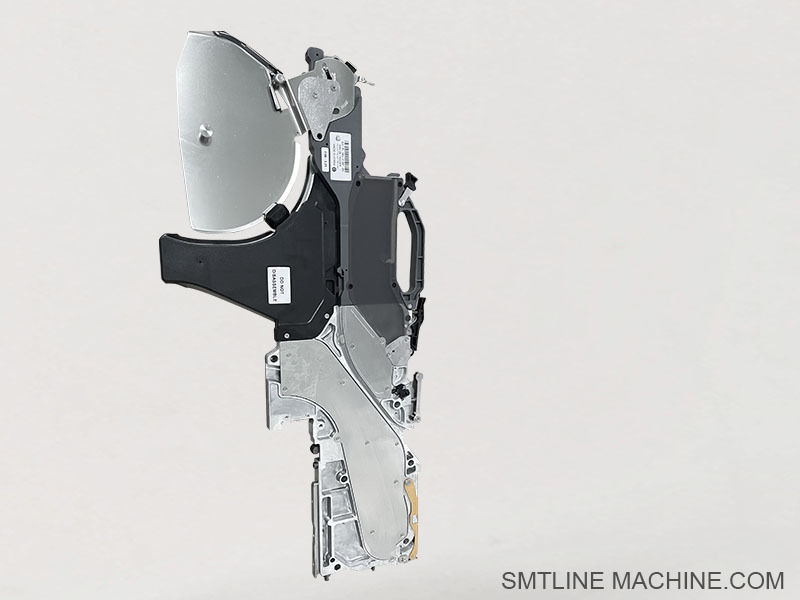

Introduction du produit – Chargeur pneumatique Samsung 8mm

Le chargeur pneumatique Samsung 8mm est un chargeur de bande standard conçu pour être utilisé avec les machines de placement SMT Samsung, en particulier les premiers modèles tels que CP40, CP45, CP60. Il fonctionne à l'aide d'air comprimé pour faire avancer les bandes de composants et est généralement utilisé pour les composants passifs au format de bande gaufrée ou papier de 8 mm.

Caractéristiques principales

Système d'entraînement pneumatique : utilise la pression d'air pour indexer la bande, éliminant ainsi les pièces de moteur mécaniques.
Compatible avec une largeur de bande de 8 mm, idéal pour l'alimentation des résistances, des condensateurs et des petits circuits intégrés.
Fonctionne avec les séries Samsung CP (CP40/CP45/CP60) et autres modèles compatibles pneumatiques.
Conçu pour une alimentation à grande vitesse avec un alignement constant.
Facile à charger et à décharger les bobines de bande pour un changement rapide.

Spécifications typiques

Largeur de la bande : 8 mm (une seule voie)
Type d'entraînement : Pneumatique (mécanisme de vérin pneumatique)
Vitesse d'alimentation : Indexation à grande vitesse pour la production de masse
Montage : Emplacements de banc de chargeur standard pour la série CP
Types de composants : 0402, 0603, 0805, petites LED et circuits intégrés

Applications

Utilisé dans les chaînes de production SMT à volume élevé pour alimenter les composants à puce courants.
Idéal pour les machines Samsung de première génération qui ne prennent pas en charge les chargeurs électriques.
Courant dans des secteurs comme l'électronique grand public, l'automobile, les LED et les télécommunications.

Accessoires optionnels

Mécanisme de poussoir de bande de recouvrement
Rails de guidage de bande et ensembles de ressorts
Raccords de tube d'air et adaptateurs de banc de chargeur
Gabarits d'étalonnage et de test pour les configurations de chargeur CP

Accessoires connexes – Chargeur pneumatique Samsung 8mm

1. Composants mécaniques

Rail de guidage de bande
Guide la bande de composants dans le chemin du chargeur.
ID de la pièce : Souvent spécifique au chargeur – vérifier la compatibilité de la série CP8

Séparateur/poussoir de bande de recouvrement
Soulève et sépare la bande de recouvrement afin que les composants soient exposés pour le prélèvement.

Plaque de base/cadre de logement du chargeur
Support structurel qui maintient le mécanisme de la bande et le vérin pneumatique.

Goupille de verrouillage/ensemble de serrage du chargeur
Fixe le chargeur dans le rail du banc de chargeur sur la machine SMT.

Ressort de serrage de bande/ressort de tension
Maintient une tension de bande appropriée et empêche la dérive de la bande.

2. Composants pneumatiques

Vérin pneumatique
Entraîne le mécanisme d'avancement de la bande.
Habituellement un petit vérin à double effet ou à simple effet, spécifique au modèle de chargeur

Électrovanne (pour certains types de bancs)
Contrôle l'alimentation en air marche/arrêt des chargeurs individuels (externe à l'unité de chargeur).

Raccord de tube d'air/raccord
Raccords enfichables standard pour l'entrée d'air comprimé.

Silencieux d'échappement
Réduit le bruit de la libération d'air et protège le vérin.

3. Outils de test et de maintenance

Gabarit d'étalonnage du chargeur (pour la série CP)
Utilisé pour les tests hors machine de l'avancement de la bande et de l'alignement de la course.

Outil de serrage à ressort
Aide au remplacement en toute sécurité des ressorts internes du chargeur.

Régulateur de pression d'air
Contrôle la pression d'air entrante pour correspondre aux spécifications du chargeur (généralement 0,4–0,6 MPa).

4. Accessoires divers

Râtelier de stockage du chargeur
Chariot ou étagère de stockage de chargeur antistatique pour organiser les chargeurs pendant le temps d'inactivité.

Adaptateur de support de bobine
Pour monter les bobines de bande en toute sécurité sur le chargeur.

Rem bobine de déchets de bande (facultatif, si pris en charge)
Mécanisme pour enrouler et collecter la bande de recouvrement gaspillée pendant l'alimentation.

Numéros de pièces connexes – Chargeur pneumatique Samsung 8mm

1. Composants mécaniques

2. Composants pneumatiques

3. Étalonnage et outils

4. Accessoires divers

Remarque : Le numéro de pièce exact peut varier légèrement en fonction de la génération et du lot de votre chargeur de la série CP (par exemple, CP45, CP40L, CP60). Vérifiez toujours l'étiquette sur le corps du chargeur pour une compatibilité totale.

Guide FAQ – Chargeur pneumatique Samsung 8mm

1. À quoi sert le chargeur pneumatique Samsung 8mm ?

Il est conçu pour alimenter une bande de support de 8 mm contenant des composants à montage en surface (par exemple, résistances 0402, 0603, 0805, condensateurs, petits circuits intégrés) dans les machines SMT de la série Samsung CP, en utilisant de l'air comprimé pour faire avancer la bande.

2. Avec quelles machines SMT est-il compatible ?

Ce chargeur est compatible avec les modèles suivants :

Samsung CP40, CP45, CP60
Certaines variantes de CP45FV et CP40L

Ces machines nécessitent des chargeurs de type pneumatique, et non électrique.

3. Comment ça marche ?

Le chargeur utilise un vérin entraîné par air comprimé pour indexer la bande vers l'avant. La bande avance d'un pas par cycle de placement, exposant le composant suivant pour le prélèvement par la tête de placement.

4. Quelle est la pression d'air requise pour le fonctionnement ?

Pression de fonctionnement typique :
0,4 à 0,6 MPa (4–6 bars)
Trop faible = échec de l'alimentation
Trop élevée = mauvais alignement des composants ou endommagement de la bande

5. Quels types de bandes prend-il en charge ?

Largeur de la bande : 8 mm
Types de bandes : Bande plastique gaufrée ou papier
Types de composants : Résistances à puce, condensateurs, LED, petits semi-conducteurs

6. Quels sont les problèmes courants et les conseils de dépannage ?

7. Quelles pièces sont couramment remplacées ?

Vérin pneumatique – J70541004A
Ressort de rappel – J90651007A
Rail de guidage de bande – J66021001A
Poussoir de bande de recouvrement – J66011003A
Bouton/goupille de verrouillage – J70613008A
Raccords de tube – J70631015A

8. Comment puis-je tester le chargeur ?

Utilisez une boîte de test de chargeur manuelle (par exemple, J13014002A) ou un gabarit d'étalonnage (J13013001A) pour simuler l'alimentation sans exécuter la machine SMT complète.

9. Prend-il en charge le rembobinage de la bande de recouvrement ?

Certaines configurations permettent des bobines de rembobinage de bande de recouvrement en option (par exemple, J13014004A), mais de nombreux premiers chargeurs pneumatiques ne prennent pas en charge le rembobinage automatisé.

10. À quelle fréquence la maintenance doit-elle être effectuée ?

Quotidiennement : Souffler la poussière, vérifier le chemin de la bande
Hebdomadaire : Vérifier les fuites d'air, inspecter les ressorts et les pièces mobiles
Mensuel : Lubrifier le vérin pneumatique, remplacer les pièces usées
Trimestriel : Inspection complète et reconstruction si nécessaire
