Appareil d'alimentation Samsung CWEF-YE32-V8 de haute précision pour un placement efficace des composants

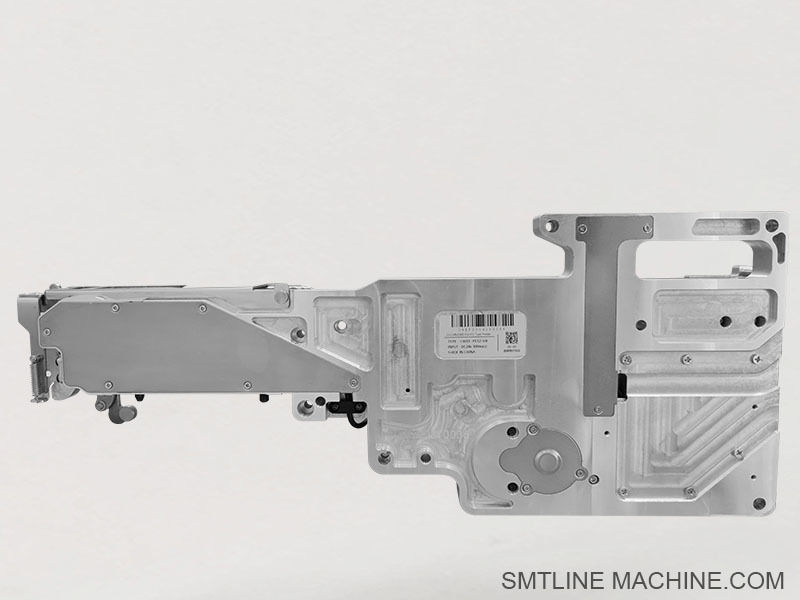

Chargeur Samsung CWEF-YE32-V8

Introduction du produit – Chargeur Samsung CWEF‑YE32‑V8

Une version fiable du chargeur électrique intelligent 32 mm de Samsung — conçu pour les lignes de production CMS rapides et à forte diversité utilisant les plateformes de placement Samsung / Hanwha (séries SM, CP, DECAN, SME).

Caractéristiques principales

Fonctionnement électrique, éliminant les exigences en air comprimé
Gère les bandes de 32 mm, idéal pour les composants passifs plus grands et les petits circuits intégrés
Compatible avec les interfaces de connecteur à 4 ou 5 broches, selon la génération de la machine
Moteur, encodeur et logique de capteur intégrés, permettant une alimentation précise et la détection des erreurs
Prend en charge les échanges rapides de chargeurs et les bancs de chargeurs haute densité

Spécifications typiques

Largeur de la bande : 32 mm (standard à une seule voie)
Système d'entraînement : Moteur interne + circuit imprimé de contrôle (firmware V8)
Montage : Compatible avec les bancs de chargeurs Samsung/Hanwha pour les machines SM/CP/SME/DECAN
Fonctionnalités : Avance de la bande, détection de fin/présence de la bande, retour d'information du moteur, rembobinage optionnel de la bande de recouvrement

Applications

Utilisé pour alimenter des composants de taille moyenne à grande (inductances à puce, condensateurs, connecteurs, petits circuits intégrés) dans les lignes CMS à volume élevé sur des plateformes telles que :

SM421, SM471, SM482
Série CP : CP40 / CP45 / CP60
DECAN S1/S2
Lignes de chargeurs électriques de la série SME

Maintenance typique et accessoires connexes

Les pièces de rechange clés souvent partagées avec les chargeurs électriques Samsung similaires incluent :

Rails de guidage de bande
Pousseurs et bobines de bande de recouvrement
Ensembles moteur et boîte de vitesses
Circuit imprimé de capteur et carte d'encodeur
Ensembles de capteurs de fin de bande
Gabarits d'étalonnage pour les tests d'alignement

Accessoires connexes – Chargeur Samsung CWEF-YE32-V8

1. Composants mécaniques

Ensemble rail de guidage de bande
Assure une alimentation en douceur de la bande de 32 mm et un positionnement précis des composants.

Pousseur de bande de recouvrement
Soulève et sépare la bande de recouvrement du support pour exposer les composants à la prise.

Plaque de recouvrement supérieure / Ensemble de serrage
Maintient fermement la bande de composants en place pour éviter les erreurs d'alimentation.

Goupille de verrouillage / Bouton de verrouillage du chargeur
Fixe le chargeur dans la fente du banc de chargeurs pendant le fonctionnement de la machine.

Plaque de recouvrement latérale du chargeur
Protège les composants internes et le boîtier du moteur contre les dommages ou les débris.

2. Composants d'entraînement et électroniques

Ensemble moteur pas à pas
Entraîne le mécanisme interne du chargeur pour faire avancer la bande avec précision.

Boîte de vitesses / Unité d'entraînement
Transfère le couple du moteur au mécanisme d'alimentation de la bande.

Circuit imprimé de contrôle principal
Gère le contrôle du moteur, la communication et les entrées/sorties des capteurs.

Carte de capteur de bande (capteur de présence et de fin)
Détecte la présence de la bande et alerte lorsque la bobine est terminée ou mal alignée.

Câble de signal du chargeur (4 broches ou 5 broches)
Fournit l'alimentation et les signaux de contrôle de la machine de placement au chargeur.

3. Outils d'étalonnage et de maintenance

Gabarit d'étalonnage du chargeur / Dispositif de test
Permet les tests hors machine, le réglage et la vérification des performances du chargeur.

Bobine de rembobinage de bande
Collecte les déchets de la bande de recouvrement pour un fonctionnement propre et efficace.

Plaque à ressort / Plaque de compression
Applique une pression pour maintenir l'alignement de la bande pendant l'alimentation.

Support de support de guidage de bande
Assure la rigidité et la précision du trajet de la bande.

4. Stockage et manipulation

Support de stockage / Chariot de chargeur
Utilisé pour organiser et stocker en toute sécurité plusieurs chargeurs lorsqu'ils ne sont pas utilisés.

Plateau de chargeur
Aide au chargement/déchargement organisé lors des changements.

Ces accessoires sont essentiels pour le bon fonctionnement, l'alignement et la maintenance du chargeur électrique CWEF-YE32-V8 de 32 mm et sont généralement partagés entre les autres largeurs de chargeurs électriques Samsung (8 mm, 12 mm, 24 mm, etc.).

Numéros de pièces connexes – Chargeur électrique Samsung CWEF-YE32-V8

1. Composants mécaniques

2. Composants électriques / d'entraînement

3. Outils d'étalonnage / de maintenance

Ces pièces sont soit des remplacements directs, soit des composants compatibles couramment utilisés dans les chargeurs électriques de la série SME Samsung/Hanwha, y compris le CWEF-YE32-V8.

Guide FAQ – Chargeur électrique Samsung CWEF-YE32-V8

1. À quoi sert le CWEF-YE32-V8 ?

Le CWEF-YE32-V8 est un chargeur électrique intelligent de 32 mm utilisé pour alimenter des composants à montage en surface de taille moyenne à grande (par exemple, connecteurs, circuits intégrés, modules d'alimentation) à partir d'une bande de support vers des machines CMS telles que les séries SM, CP, DECAN et SME.

2. Avec quelles machines CMS est-il compatible ?

Il fonctionne avec les machines de placement Samsung/Hanwha qui prennent en charge les chargeurs électriques, notamment :

Série SM : SM421, SM471, SM482
Série CP : CP45, CP60
Série DECAN : S1, S2
Série SME : Bancs de chargeurs avec prise en charge à 4 ou 5 broches (vérifier la version du connecteur)

3. Quelle est la principale différence entre les versions V8 et les anciennes versions V7 ?

La version V8 comprend un firmware interne amélioré, des cycles d'alimentation plus rapides, des performances de moteur plus fiables et une meilleure compatibilité avec les nouveaux systèmes DECAN/SME.

4. Est-il électrique ou pneumatique ?

Il est entièrement électrique, ce qui signifie qu'il fonctionne via un moteur intégré et un contrôleur de circuit imprimé, sans avoir besoin d'air comprimé.

5. Quelle taille de composants ou de bande prend-il en charge ?

Largeur de la bande : 32 mm
Convient aux composants électroniques plus grands, tels que :

Grands circuits intégrés
Modules RF
Connecteurs
Semi-conducteurs de puissance

6. Quels sont les problèmes courants et comment les dépanner ?

7. Quelles sont les pièces les plus couramment remplacées ?

Ensemble moteur – J90551427A
Boîte de vitesses – J90651417A
Circuit imprimé du capteur – J67031002A
Rail de guidage de bande – J66021001A
Pousseur de bande de recouvrement – J66011003A
Circuit imprimé de contrôle – J90851407A

8. Comment puis-je étalonner ou tester le chargeur ?

Utilisez le gabarit d'étalonnage du chargeur (par exemple, J13013001A) pour vérifier l'avance du chargeur, l'alignement et la détection des erreurs en dehors de la machine CMS.

9. Prend-il en charge le rembobinage de la bande de recouvrement ?

Oui, il peut être équipé d'une bobine de rembobinage de bande (par exemple, J13014004A) pour gérer les déchets de la bande de recouvrement pendant le fonctionnement.

10. À quelle fréquence dois-je l'entretenir ?

Utilisation légère : Nettoyer et inspecter toutes les 1 à 2 semaines
Utilisation intensive : Vérifier après chaque bobine ou poste
Trimestriel : Remplacer le moteur ou les pièces mécaniques usées en fonction de la charge
