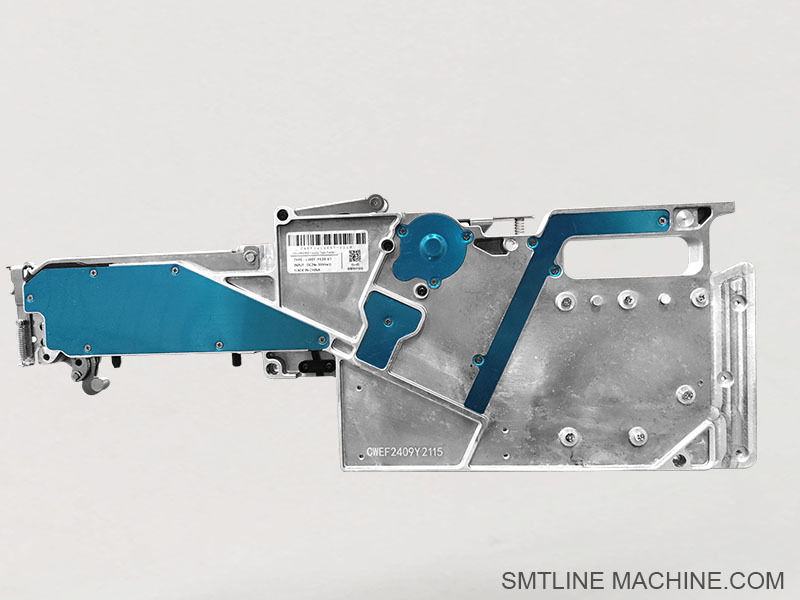

Appareil d'alimentation Samsung CWEF-YE24-V7 de haute précision pour une manipulation optimisée des composants

Le système d'alimentation de l'appareil est équipé d'un système de ventilation de l'appareil.

Introduction du produit Samsung CWEF-YE24-V7 alimentateur électrique

Le Samsung CWEF-YE24-V7 est une version améliorée de l'alimentateur électrique de 8 mm utilisé dans les machines de pick-and-place SMT Samsung / Hanwha (telles que la série SM / CP / SME).Il comprend généralement un moteur amélioré et une logique de contrôle pour une avancée plus fiable de la bande et une meilleure synchronisation avec le dernier firmware de la machine.

Principales caractéristiques

Alimentateur entièrement électrique qui élimine le besoin d'air comprimé
Compatible avec une bande de 8 mm de largeur ◄ standard pour les composants de puce tels que les résistances, les condensateurs et les petits circuits intégrés
Fonctions intégrées d'encodeur et de capteur pour détecter la présence de bande et prévenir les erreurs d'alimentation
Conçus pour les lignes SMT Samsung/Hanwha avec des types de connecteurs à 4 ou 5 broches
Conception compacte avec des capacités de changement rapides, idéale pour une production à forte concentration

Spécifications typiques

Largeur du ruban: 8 mm
Traction: moteur interne + électronique de commande (logique V7)
Type de connecteur: Compatible avec les anciens fournisseurs à 4 broches et les nouveaux fournisseurs à 5 broches selon le modèle de la machine
Montage: Compatible avec les rails de banque d'alimentation Samsung standard
Interface de rétroaction et capteur: détection de l'extrémité du ruban, détection avant/arrière, signalisation de l'état du moteur

Applications

Alimentation de petits composants passifs (par exemple, 0402, 0603, 0805) dans la production de SMT
Utilisé dans des environnements à forte concentration de mélange nécessitant des remplacements rapides des chargeurs
Compatible avec les appareils de la famille Samsung tels que SM320, SM421, SM471, SM482, CP60, DECAN S1/S2, série SME (confirmer la version du connecteur)

Maintenance commune et accessoires connexes

Même sans accès à des fiches officielles de spécifications, les accessoires et pièces de rechange typiques sont:

Ensembles de rails de guidage à bande
Appareils pour la fabrication de chaussures et chaussures
Composants du moteur et de la boîte de vitesses
PCB de capteur ou carte de codeur
Étalonnage de l'alimentateur ou du dispositif d'essai
Des fils de connexion à quatre ou cinq broches

Accès à l'appareil

1. Accessoires mécaniques

Montage de rails de guidage par bande
Guide le ruban adhésif précisément à travers le mécanisme d'alimentation.
Partie commune: J66021001

- Une bande de couverture.
Appuie et sépare le ruban adhésif pour exposer les composants pour le ramassage.
Partie commune J66011003A

Montage de la couverture supérieure / pince à ruban
Protège la zone d'alimentation et maintient le ruban en place pendant le fonctionnement.
Partie: J66031011A

Pin de verrouillage / clip de fixation de l'alimentateur
Bloque l'alimentateur dans la banque d'alimentation de la machine.
Partie: J70613008A

Plaque de couverture latérale / coque d'alimentation
Protège les composants internes de l'alimentateur.
Partie: J66031017A

2. Composants électriques

Montage du moteur d'alimentation
Il entraîne l'engrenage interne pour le ruban.
Partie: J90551427A

Boîte de vitesses
Transfère le couple du moteur vers le mécanisme du ruban.
Partie: J90651417A

PCB de commande d'alimentation
Contrôle le moteur et s'interface avec la machine de prise et place.
Partie: J90851407A

Capteur d'alimentation PCB / capteur d'extrémité du ruban
Détecte la présence de ruban adhésif ou de conditions de fin de ruban adhésif.
Partie: J67031002A ou J67021010A

Cable d'alimentation / connecteur à 4 ou 5 broches
Connecte l'alimentation et les signaux à la machine.
Partie: J66011002A

3. Outils d'étalonnage et de maintenance

Jig de calibrage de l'alimentateur / appareil d'essai
Utilisé pour l'étalonnage hors ligne ou le test du mouvement de l'alimentateur.
Partie: J13013001A

Rouleau de remontage de ruban
Collecte les déchets de ruban adhésif pendant le fonctionnement.
Partie: J13014004A

Plaque de ressort / ressort de compression
Fournit une pression sur la bande pour une alimentation stable.
Partie: J66031022A

Support de fixation du guide de ruban
Maintient le rail de guidage pendant l'alimentation.
Partie: J66031013A

4. Entreposage et manutention de l'alimentateur

Réservoir de stockage de l'alimentateur (réservoir ESD)
Utilisé pour stocker les alimentateurs pendant le changement ou le temps d'inactivité.
Partie: J13012003A

Plateau ou chariot d'alimentation
Unité mobile pour déplacer plusieurs alimentateurs entre les lignes.

Numéros de pièces connexes Samsung CWEF-YE24-V7

1. Composants mécaniques

2. Composants électriques et moteurs

3. Outils et périphériques

Ces numéros de pièces prennent en charge l'entretien, la réparation et les mises à niveau de routine de l'alimentateur CWEF-YE24-V7, assurant un fonctionnement continu à grande vitesse sur les lignes SMT Samsung/Hanwha telles que SM421, SM471, SM482, CP45,et DECAN.

Guide des questions fréquemment posées Samsung CWEF-YE24-V7 alimentateur électrique

1. À quoi sert le CWEF-YE24-V7?

Il s'agit d'un alimentateur SMT de 8 mm alimenté électriquement à grande vitesse utilisé pour alimenter les composants des bobines de ruban adhésif (généralement 0402, 0603, 0805) aux machines SMT Samsung/Hanwha.Il automatise l'indexation du ruban et assure un alignement cohérent des composants de surface.

2Avec quelles machines est-il compatible?

Il est compatible avec la plupart des modèles Samsung/Hanwha prenant en charge les alimentateurs électriques, notamment:

Série SM: SM320, SM421, SM471, SM482
Série CP: CP40, CP45, CP60
Série DECAN: S1, S2
Série PME (compatible avec la banque d'alimentation V7)

Assurez-vous de confirmer le type de connecteur (4 ou 5 broches) avec le modèle de votre machine.

3Quelle est la différence entre le CWEF-YE8-V7 et le CWEF-YE24-V7?

Les deux sont des alimentateurs électriques, mais le YE24-V7 prend généralement en charge des plages d'indexation plus longues et peut gérer des profils de composants légèrement plus grands / plus hauts dans la largeur de bande de 8 mm.La version V7 inclut une logique de commande améliorée et des fonctionnalités de rétroaction.

4Quels sont les problèmes courants et les conseils de dépannage?

5Comment l'alimentateur est-il alimenté et contrôlé?

Il utilise un moteur pas à pas interne contrôlé par un PCB d'alimentation, alimenté par un connecteur à 4 ou 5 broches branché à la machine SMT.

6Quelles pièces de rechange sont généralement remplacées?

Assemblage du moteur J90551427A
Le boîtier de vitesses de conduite ¥ J90651417A
Le détecteur de PCB ¥ J67031002A
Le rail de guidage par ruban adhésif J66021001
Le dispositif de détection de l'émission de CO2 doit être équipé d'un dispositif de détection de l'émission de CO2 de l'installation.
Le verrouillage de l'alimentation est effectué à l'aide d'une broche de verrouillage de l'alimentation

7Comment puis-je tester ou calibrer l'alimentateur?

Utiliser une manette d'étalonnage d'alimentation (par exemple, J13013001A) pour tester le fonctionnement du moteur, l'alignement et l'indexation du ruban à l'extérieur de la machine.

8À quelle fréquence l'alimentateur doit-il être entretenu?

Utilisation légère: inspecter et nettoyer toutes les 1 à 2 semaines
Production lourde: inspection quotidienne ou après chaque bobine
Remplacer les pièces usées (rails de guidage, moteurs, capteurs) tous les 3 à 6 mois selon la charge

9Ça peut remonter la bande?

L'alimentateur prend en charge des bobines de bande de recouvrement en option (par exemple, J13014004A) pour garder les zones de travail propres et éviter les interférences.

10Comment savoir si c'est un fourneau à 4 ou 5 broches?

Vérifiez la prise arrière.

4-pin: utilisé dans les modèles SM/CP antérieurs
5-pin: Prend en charge des lignes de signal supplémentaires pour les machines plus récentes (logique compatible V7)
