Appareil d'alimentation Samsung CWEF-YE8-V7 de précision pour un montage efficace des composants

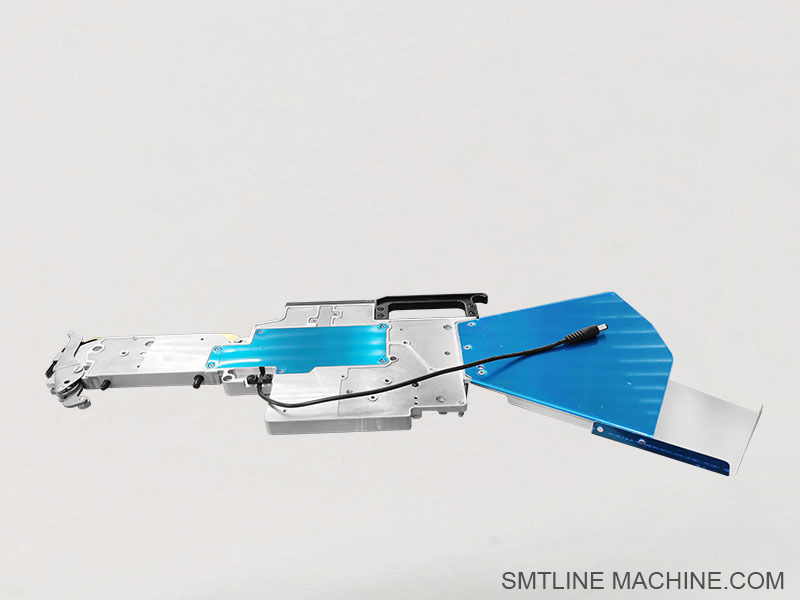

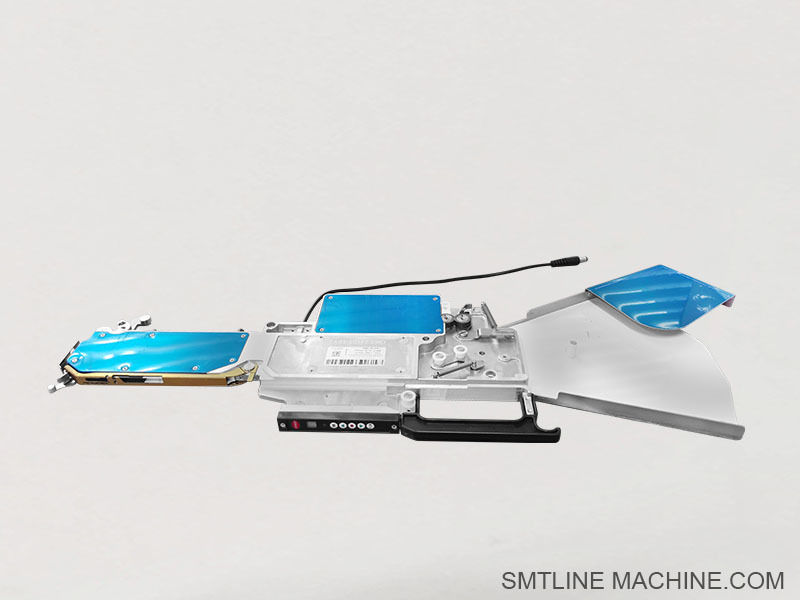

Alimentateur Samsung CWEF-YE8-V7

Introduction du produit – Alimentateur Samsung CWEF‑YE8‑V7

Le Samsung CWEF‑YE8‑V7 est un alimentateur électrique 8 mm haute performance conçu pour une intégration transparente avec les machines CMS Samsung/Hanwha (engrenages comme les séries SM/CP/SE). Cet alimentateur intelligent avance de manière fiable les bobines de ruban pour les résistances à puce, les condensateurs et les petits composants passifs lors de l'assemblage CMS à grande vitesse.

Principales caractéristiques

Le système d'entraînement électrique assure une alimentation précise avec des réglages de pas réglables – aucun air pneumatique n'est nécessaire
Compatibilité avec les rubans de 8 mm, format standard pour les composants à puce couramment utilisés
Compatibilité SME/SM/CP/Hanwha, largement prise en charge sur les écosystèmes de plateformes pick-and-place Samsung
Intégration fiable des encodeurs et des capteurs, empêchant les erreurs d'alimentation du ruban et améliorant la précision de la sélection des composants
Construction compacte et robuste, conçue pour s'adapter aux rangées d'alimentateurs densément emballées et prendre en charge les changements rapides

Spécifications typiques

Largeur du ruban : 8 mm (standard)
Entraînement de l'alimentateur : Moteur électrique avec microcontrôleur intégré
Interface : Connecteur de type Samsung/Hanwha SM/CP
Configuration des broches : Versions à 4 ou 5 broches généralement disponibles
Montage : Compatible avec les racks de cassettes ECM standard dans les lignes Samsung / Hanwha

Applications

Utilisé dans l'assemblage en montage en surface Samsung / Hanwha pour le placement à haut volume et de précision
Idéal pour le traitement des composants à puce (0805, 0603, 1206) et des petits composants passifs
Prend en charge les séries de produits mixtes avec des changements d'alimentateur fréquents grâce à la conception de chargement/déchargement rapide

Compatibilité et options d'achat

Souvent vendu d'occasion ou remis à neuf via des fournisseurs de pièces CMS, testé avec garantie
Plusieurs variantes disponibles : styles de connecteurs à 4 broches / 5 broches, certains avec une logique de contrôle V7 mise à jour
Couramment stocké dans les configurations d'alimentation en ruban de 8 mm CP40, série SM et plateau

Accessoires connexes – Alimentateur Samsung CWEF-YE8-V7

1. Pièces de rechange de l'alimentateur

Couvercle de l'alimentateur / Plaque de recouvrement
Utilisé pour maintenir solidement le ruban porteur et éviter l'enchevêtrement ou le soulèvement.

Rail de guidage du ruban / Plaque de guidage
Assure une alimentation en douceur et précise du ruban de 8 mm pendant le fonctionnement à grande vitesse.

Ensemble poussoir / Poussoir de ruban
Maintient la pression et l'alignement corrects du ruban de recouvrement pendant l'alimentation.

Capteur de ruban / Capteur de fin
Détecte la présence ou la fin du ruban ; assure une détection précise de la sélection des composants.

2. Pièces d'entraînement et mécaniques

Moteur d'alimentateur / Ensemble moteur pas à pas
Alimente le mécanisme d'alimentation interne (les alimentateurs électriques utilisent des moteurs intégrés).

Jeu d'engrenages / Boîte de vitesses
Transfère le couple du moteur aux pignons de l'alimentateur ; peut s'user avec le temps.

Arbre d'alimentateur / Ensemble de rouleaux à broches
Aide à faire tourner ou à stabiliser la bobine de ruban pendant le fonctionnement.

Bouton de verrouillage / Clip de fixation
Utilisé pour fixer l'alimentateur à la rangée d'alimentateurs ou à la fente sur la machine pick-and-place.

3. Composants électriques

PCB d'alimentateur (carte de contrôle)
Gère la logique du moteur et communique avec l'interface de la machine CMS.

Câble d'alimentateur / Faisceau de connecteurs
Connecte l'alimentateur au signal de contrôle et à l'alimentation (généralement 4 ou 5 broches selon le modèle).

Carte de capteur d'alimentateur
Optionnel pour la surveillance du mouvement du ruban, de la position du ruban de recouvrement ou de la détection d'erreurs.

4. Outils d'étalonnage et de maintenance de l'alimentateur

Gabarit d'étalonnage de l'alimentateur / Dispositif
Utilisé pour tester et étalonner les alimentateurs électriques en dehors de la machine CMS.

Bobine d'enroulement de ruban / Bobine de collecte de ruban
Collecte le ruban de recouvrement pendant l'alimentation pour éviter les interférences ou l'enchevêtrement.

Kit de nettoyage / Lubrifiants
Pour l'entretien des pièces mécaniques telles que les rouleaux, les engrenages et les rails de guidage.

5. Rack d'alimentateur / Stockage

Chariot de stockage d'alimentateur
Chariot mobile pour organiser et stocker plusieurs alimentateurs.

Rack d'alimentateur (antistatique)
Support d'alimentateur antistatique pour les opérations de chargement et de déchargement.

Numéros de pièces connexes – Alimentateur Samsung CWEF-YE8-V7

1. Composants mécaniques

J66021001A – Rail de guidage du ruban
J66011003A – Ensemble poussoir de ruban de recouvrement
J70613008A – Goupille de verrouillage / Bouton de verrouillage
J66031011A – Ensemble de couvercle supérieur
J66031017A – Plaque de recouvrement latérale

2. Composants d'entraînement et électriques

J90551427A – Ensemble moteur d'alimentateur
J90651417A – Unité de boîte de vitesses d'entraînement
J91751403A – Poulie de moteur / Accouplement
J67031002A – PCB de capteur de ruban
J90851407A – Carte de contrôle principale de l'alimentateur
J66011002A – Câble de signal d'alimentateur / Connecteur

3. Outils d'étalonnage et de maintenance

J13013001A – Gabarit d'étalonnage de l'alimentateur / Dispositif de test
J67021010A – Ensemble capteur de fin de ruban
J66031013A – Support de fixation du guide de ruban
J13014004A – Bobine d'enroulement de ruban de recouvrement

4. Accessoires optionnels et généraux

J13012003A – Rack de stockage d'alimentateur (antistatique)
J25052013A – Moteur d'enroulement de ruban de recouvrement
J66031022A – Plaque à ressort (support de compression)
J67041001A – Capteur d'encodeur pour le mouvement du ruban

Guide FAQ – Alimentateur électrique Samsung CWEF-YE8-V7

1. À quoi sert l'alimentateur CWEF-YE8-V7 ?

Il s'agit d'un alimentateur électrique de 8 mm utilisé pour alimenter les composants en montage en surface (généralement 0402, 0603, 0805, etc.) à partir de bobines de ruban vers les machines pick-and-place Samsung/Hanwha telles que les séries SM, CP et DECAN.

2. Avec quelles machines est-il compatible ?

Le CWEF-YE8-V7 est compatible avec diverses plateformes CMS Samsung/Hanwha, notamment :

SM320, SM421, SM471, SM482
CP40, CP45, CP60
DECAN S1/S2 et série SME
Vérifiez les spécifications de la rangée d'alimentateurs de votre modèle pour assurer la compatibilité (versions à 4 ou 5 broches).

3. Est-il électrique ou pneumatique ?

Il est entraîné électriquement, à l'aide d'un moteur intégré et d'un PCB de contrôle. Aucun air comprimé n'est nécessaire, contrairement aux anciens alimentateurs pneumatiques.

4. Quelles tailles de composants prend-il en charge ?

Il prend en charge le ruban standard de 8 mm, qui est généralement utilisé pour les petits composants passifs tels que :

Résistances et condensateurs 0402, 0603, 0805
Petits circuits intégrés ou LED en ruban gaufré ou papier de 8 mm

5. Comment l'alimentateur est-il alimenté et contrôlé ?

L'alimentateur se connecte à la machine via une interface électrique à 4 ou 5 broches et est contrôlé par le logiciel de la machine CMS.

6. Quels sont les symptômes de défaillance courants ?

Bourrage ou erreurs d'alimentation du ruban
Le moteur n'avance pas le ruban
Aucune réponse ou reconnaissance de la machine
Le ruban de recouvrement ne se décolle pas correctement

Cela peut indiquer des problèmes avec le moteur, le capteur, le PCB ou un mauvais alignement mécanique.

7. Quelles sont les pièces remplaçables courantes ?

Rail de guidage du ruban (J66021001A)
Ensemble moteur (J90551427A)
Boîte de vitesses (J90651417A)
PCB de capteur de ruban (J67031002A)
Poussoir de ruban de recouvrement (J66011003A)

8. Comment l'alimentateur est-il entretenu ?

Nettoyez régulièrement le chemin du ruban pour éviter l'accumulation
Vérifiez le fonctionnement des engrenages et du moteur pendant les temps d'arrêt
Remplacez immédiatement les pièces usées ou mal alignées
Utilisez un gabarit d'étalonnage pour tester le mouvement de l'alimentateur hors ligne

9. Prend-il en charge le rembobinage du ruban de recouvrement ?

Oui. Il peut être équipé d'une bobine de rembobinage du ruban de recouvrement (par exemple, J13014004A), ce qui permet de gérer proprement les déchets de ruban pendant la production.

10. Comment puis-je identifier la version ou le type de connecteur ?

Vérifiez l'étiquette ou le connecteur arrière :

Version à 4 broches : compatibilité avec les anciennes machines
Version à 5 broches : modèles plus récents ou systèmes de rétroaction améliorés
Recherchez également la version du micrologiciel ou le marquage « V7 ».
