SMTLINE Shamir Machine à étincelles bande d'étanchéité noire 130001622 câble lent accessoire pièces de rechange SMT

Bande d'étanchéité noire pour machine à étincelles Shamir 130001622 accessoire pour fil lent

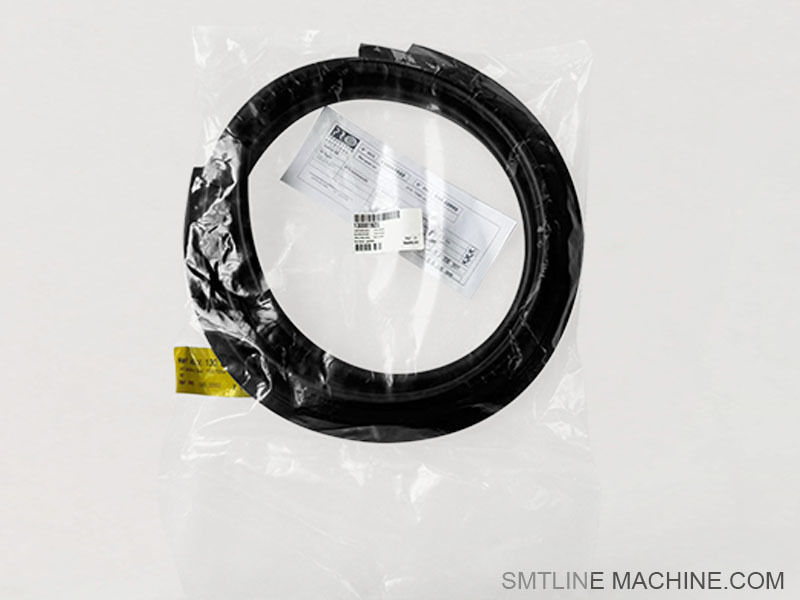

Présentation du produit – Bande d'étanchéité noire pour machine à étincelles Shamir
Numéro de pièce : 130001622
Modèle : Bande d'étanchéité noire pour EDM à fil lent
Cette bande d'étanchéité noire est un consommable de précision conçu pour les machines EDM à fil, en particulier les modèles Charmilles FO (par exemple, FO3X, FO350). Elle sert de bande d'étanchéité ou de protection qui aide à maintenir un rinçage optimal pendant les opérations de coupe de fil à basse vitesse.
Généralement installée à côté du fil de coupe, cette bande empêche les fuites diélectriques et minimise la contamination, assurant une précision d'usinage stable, une durée de vie plus longue du fluide diélectrique et des performances de coupe constantes—particulièrement cruciales lors des opérations de détail fin ou à basse vitesse.

Principales caractéristiques
Numéro de pièce OEM : 130001622
Longueur : Environ 2570 mm (convient aux machines Charmilles FO3X/FO350)
Matériau : Caoutchouc synthétique ou polymère durable et résistant à l'abrasion avec finition noire
Fonction : Scelle la zone d'étincelle pour maintenir l'intégrité diélectrique pendant l'usinage

Compatibilité et application
Conçu pour les machines EDM à fil de la série Charmilles FO (FO3X, FO350)
Essentiel pour les opérations utilisant des fils à coupe lente (micro-coupe)
Idéal pour maintenir un flux diélectrique propre, réduire l'accumulation de particules et améliorer l'état de surface

Avantages
Prolonge la durée de vie du fil d'électrode en scellant efficacement la zone de coupe
Réduit la consommation et la contamination du fluide diélectrique
Aide à maintenir une précision et une qualité de surface constantes
Facile à installer et à remplacer lors de la maintenance de routine

Accessoires supplémentaires pour fil lent (souvent utilisés ensemble)
Blocs de guidage et rouleaux
Buses de rinçage
Guides-fils diamantés
Roulements et courroies de rechange








Accessoires connexes – Bande d'étanchéité noire (130001622)

1. Ensembles de guidage de fil
Guides-fils diamantés supérieur et inférieur
– Assurent un positionnement stable et précis du fil pendant la coupe
– Souvent utilisés avec des blocs de guidage compatibles avec la zone de la bande d'étanchéité
Supports de blocs de guidage / Douilles de guidage
– Fournissent le cadre qui maintient les guides-fils diamantés et les bandes d'étanchéité en place

2. Composants de rinçage et d'étanchéité
Buses de rinçage / Tuyaux à jet
– Dirigent le fluide diélectrique à haute pression vers la zone d'étincelle, généralement positionnés près de la bande d'étanchéité
Joints d'étanchéité en caoutchouc / Joints toriques
– Aident à maintenir une étanchéité fluide serrée dans l'ensemble de guidage ou l'unité de tête inférieure
Joints latéraux / Joints en U / Joints à lèvres
– Travaillent aux côtés de la bande d'étanchéité principale pour réduire les fuites diélectriques

3. Mécanisme d'entraînement et de transport
Courroies d'entraînement de fil (courroies de distribution)
– Utilisées dans les systèmes de transport de fil, généralement près ou autour de la zone d'étanchéité
Roulements supérieurs/inférieurs
– Assurent un mouvement fluide du fil sur le trajet de coupe, situés près de la zone d'étanchéité

4. Support et matériel de montage
Clips de montage de bande d'étanchéité / Supports
– Fixent la bande en place sur la tête de coupe de la machine EDM
– Peuvent être à ressort ou magnétiques, selon le modèle
Capots de tête de guidage / Plaques de protection
– Protègent à la fois la bande d'étanchéité et les guides environnants contre les éclaboussures ou l'usure de l'électrode

5. Outils de maintenance
Gabarits d'installation pour bandes d'étanchéité
– Aident au placement et à la tension corrects de la bande d'étanchéité lors du remplacement de routine
Racloirs / Brosses de nettoyage
– Utilisés pour enlever les résidus ou les débris des surfaces d'étanchéité avant de remplacer la bande









Numéros de pièces connexes – Machine à étincelles Shamir & Accessoires EDM pour fil lent

Système d'étanchéité et de guidage
130001622 — Bande d'étanchéité noire (pièce principale)
130001623 — Support ou support de bande d'étanchéité (type correspondant)
130001654 — Joint secondaire en U (utilisé aux côtés de la bande principale)
130001698 — Joint à lèvre en caoutchouc (pièce auxiliaire avant)
130002012 — Joint de bloc de guidage pour FO3X/FO350
130002034 — Kit de joints toriques pour ensemble d'étanchéité (multi-tailles)

Rinçage et manipulation des fluides
130001710 — Buse de rinçage (tête supérieure/inférieure)
130001733 — Tuyau à jet pour fluide diélectrique (type haute pression)
130002045 — Coussinet en caoutchouc de chambre de rinçage de tête supérieure
130002048 — Bande d'étanchéité en mousse pour le contrôle du retour du fluide

Système de guidage de fil
130001806 — Guide-fil diamanté supérieur (φ0,25 mm standard)
130001807 — Guide-fil diamanté inférieur
130001820 — Bloc de support de douille de guidage de fil
130001821 — Support pour bloc de guidage (type de montage arrière)

Pièces de transmission et de rouleaux
130001904 — Courroie de distribution de transport de fil (taille standard)
130001912 — Jeu de roulements inférieurs (type céramique)
130001913 — Arbre de rouleau supérieur
130001915 — Ensemble de rouleaux fous pour tête EDM à alimentation lente

Outils et kits de maintenance
130002101 — Kit d'outils d'installation de bande d'étanchéité
130002103 — Jeu de brosses de nettoyage de guide-fil
130002105 — Miroir d'inspection de la zone d'étincelle
130002110 — Kit de maintenance de remplacement multi-joints

Ces numéros de pièces sont généralement utilisés pour les séries Charmilles/Agie-Charmilles FO (par exemple, FO3X, FO350, Robofil) et peuvent être compatibles avec d'autres marques qui adoptent des mécanismes d'étanchéité EDM similaires.





Guide FAQ – Bande d'étanchéité noire (130001622) pour EDM à fil lent

1. À quoi sert la bande d'étanchéité noire ?
La bande d'étanchéité noire est installée autour de l'ensemble de guidage supérieur ou inférieur de la tête EDM à fil. Son but est de maintenir la pression du fluide diélectrique dans la zone de coupe et d'empêcher les fuites, ce qui permet d'obtenir une décharge d'étincelle stable et une grande précision d'usinage.

2. Avec quelles machines est-elle compatible ?
Elle est couramment utilisée dans les Charmilles FO3X, FO350, Robofil 290/440 et autres machines EDM à fil lent de style Shamir avec une architecture de tête de guidage similaire.

3. Quels sont les signes indiquant que la bande d'étanchéité doit être remplacée ?
Fissures, déformations ou déformations visibles
Diminution de la pression de rinçage
Fuite de fluide diélectrique autour du guide-fil
Instabilité accrue des étincelles ou rugosité de surface

4. À quelle fréquence la bande doit-elle être remplacée ?
Selon l'utilisation, le type de matériau et les conditions d'entretien :
Toutes les 400 à 800 heures de fonctionnement (moyenne)
Ou lors de chaque cycle de maintenance préventive programmé

5. Comment la bande d'étanchéité est-elle installée ?
Retirez la bande usée à l'aide de l'extracteur de bande d'étanchéité ou d'une pince plate
Nettoyez la fente de guidage avec de l'alcool et une brosse douce
Enfoncez la nouvelle bande uniformément le long du rail de guidage
Coupez l'excédent avec une lame tranchante si nécessaire
Assurez-vous que la bande est à plat et n'est pas tordue
Conseil : Utilisez le numéro de pièce 130002101 (kit d'outils d'installation) pour de meilleurs résultats.

6. Cela affecte-t-il la précision de coupe ou l'efficacité du rinçage ?
Oui — une bande d'étanchéité correctement ajustée permet de :
Maintenir la direction et la pression du flux de fluide diélectrique
Éviter les turbulences du fluide, améliorant la stabilité des étincelles
Minimiser les vibrations du fil, améliorant la précision de coupe et l'état de surface

7. Quelles autres pièces doivent être inspectées en même temps ?
Guides-fils supérieur et inférieur (inserts diamantés)
Joints toriques et joints à lèvres du bloc de guidage
Buses de rinçage et tuyaux à jet
Roulements ou galets fous
Ces composants fonctionnent tous ensemble avec la bande d'étanchéité pour garantir des performances EDM optimales.

8. Le matériau est-il sûr pour l'ESD ou résistant à la chaleur ?
Oui. La bande est fabriquée à partir de caoutchouc synthétique ou de polymères compatibles EDM qui résistent aux fluides diélectriques, à la chaleur et à l'érosion due à l'exposition aux décharges électriques.

9. Cette pièce peut-elle être réutilisée ou tournée ?
Non. La bande d'étanchéité est un consommable non réutilisable. Une fois déformée ou usée, elle doit être remplacée pour éviter de compromettre les performances de coupe.

10. Existe-t-il différentes tailles ou versions ?
Oui. Bien que le 130001622 soit une longueur standard (~2570 mm), il existe des versions pour :
Différents diamètres de fil (par exemple, φ0,1 mm, φ0,25 mm)
Différentes conceptions de tête EDM ou marques de blocs de guidage
Confirmez toujours la compatibilité de la machine avant de commander.
