Système d'inspection de maillage en acier Yamaha YV100 de haute précision pour la fabrication de PCB

Yamaha YV100 Machine d'inspection de treillis en acierJe suis désolée.
Notre entreprise est en activité depuis 11 ans et sera certainement votre meilleur choix avec une qualité garantie et une livraison rapide

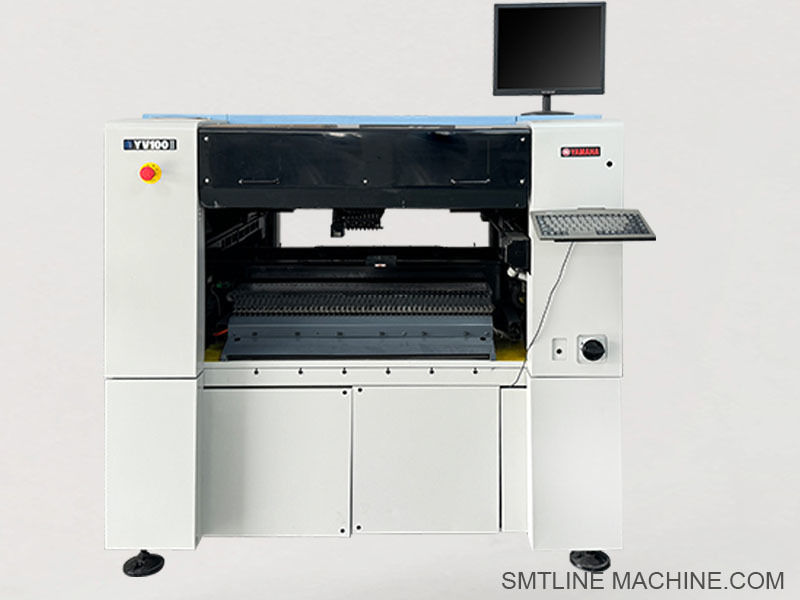

Yamaha YV100 Maillage en acier (YV100X) Inspection / machine à ranger

Une vitesse moyenne, high‑precision surface‐mount (SMT) placement and inspection unit—popularly known as the YV100 Steel Mesh Inspection Machine—combines rapid pick‑and‑place capabilities with onboard visual inspection using high‑resolution multi‑vision cameras.

Cette machine est idéale pour la production de lots moyens et les assemblages électroniques complexes, en particulier là où la vitesse et la précision sont essentielles.

Principales caractéristiques

Placement à vitesse moyenne: jusqu'à ~ 18 000 composants/heure (~ 0,2 sec par puce) et ~ 2100 QFP/heure (~ 1,7 sec par QFP)
Précision exceptionnelle: précision de placement de ±0,05 mm (50 μm), répétabilité complète de ±0,03 mm (30 μm)
Système en boucle fermée à double entraînement: assure un contrôle motorisé cohérent avec une grande fiabilité
Large gamme de composants: des puces micro 0201 aux grands QFP/BGAs/CSP de 32 mm
Vision haute résolution: utilise deux caméras multi-vision pour vérifier le choix, l'alignement et l'inspection des composants.
Prise en charge des buses spéciales: la conception des buses volantes Yamaha réduit le temps mort, idéal pour les composants de forme étrange ou sensibles
Intégration SMT: Compatible avec les fournisseurs standard de 8 56 mm, plateau, bâton, formats en vrac; communique via les protocoles SMEMA

Spécifications techniques

Manipulation des PCB: 50 × 50 mm à 460 × 335 mm (certaines sources indiquent une largeur allant jusqu'à 445 mm)
Épaisseur du panneau: 0,4 ∼ 3,0 mm ([Shenzhen CN Technology Co. Ltd..][1])
Précision: ±0,1 mm pour les pièces de puces; ±0,08 mm pour les poutres QFP/BGA
Vitesse: ~ 18 000 CPH pour les petits composants; ~ 2100 CPH pour les grands QFP
Appui à l'alimentation: jusqu'à 100 alimentateurs à ruban adhésif et ~ 80 alimentateurs à plateau
Puissance: 3 phases 220240/380400 V, ~ 4 kVA ([Shenzhen CN Technology Co. Ltd..][1])
Dimension: environ 1,65 × 1,40 × 1,85 m; poids ~ 1,4 ∼ 1,6 tonne
Pression d'air: 0,55 MPa pour les systèmes pneumatiques

Applications

Idéal pour la production de lots de petite à moyenne taille, l'électronique de haute précision et la fabrication de mélanges élevés, y compris des secteurs tels que l'automobile, les dispositifs médicaux, l'électronique grand public,et systèmes de contrôle industriels.

Les avantages

Versatilité: utilise du ruban adhésif, du plateau, du bâton et des mangeoires
Inspection intégrée: caméras multi-vision pour la vérification des composants et la détection des défauts
Efficacité élevée: conception modulaire et orientation sans arrêt des buses
Facilité d'utilisation: interface simple, cadre moulé durable pour une maintenance facile

Parties mécaniques et accessoires

Les bandes de freinage et de convoyeur (p. ex. bande Yamaha YV100)
Capteurs de convoyeurs pour la détection de la présence de PCB
Détenteurs de buses/bâtons de buses tels que KV8‐M7760‐00X (buses 76A) et KV8‐M71S0‐50X (bâtons d'aspiration) ([Alibaba][3])
Servo et moteurs d'axe (X/Z) comme la série 90K55 pour YV100II/X

Composants électriques et sous vide

"Propulseurs de gaz", les véhicules à vapeur qui sont équipés d'un dispositif électrique de combustion par induction ou de combustion électrique.
appareils de surveillance par câble (par exemple, KV8‐M7310‐00X, KV8‐M73A0‐30X) pour le placement et l'inspection

Système aérien et pneumatique

Les amortisseurs et les cylindres (par exemple, KG7‐M9165‐00X / KG7‐M9166‐00X pour Yamaha YV100II)
Filtre à air / assemblage de soupapes solénoïdes pour contrôle sous vide et pneumatique

Parties structurelles et de mouvement

Chaînes de traction / Chaînes de câbles pour la protection du cordon
Des charnières, ressorts et régulateurs comme KL3‐M1348‐10X et K93‐M1388‐00X utilisés pour l'entretien ([SMT Spare Parts Supplier]".
Des amortisseurs de cylindres (par exemple, KG7‐M9166‐00X, K40‐M7133‐00X) pour faciliter le mouvement de la tête

Kit d'entretien et consommables

Éléments de filtre, blocs de nettoyant et filtres à vide en céramique pour inspecter et entretenir les têtes de vide;
Pièces d'arbre/couvercle telles que KV8-M712S-A0X / KV8-M713S-A0X utilisées dans les ensembles à axe X/Y/Z

Résumé des numéros de pièces communes

Ceintures: Yamaha YV100 courroie de synchronisation / convoyeur
Capteurs: têtes capteurs de convoyeurs (spécifiques au modèle)
Nozzles / tiges: KV8‐M7760‐00X (nozzle 76A), tiges d'aspiration KV8‐M71S0‐50X ([Alibaba][3])
Ventilateurs sous vide et solénoïdes: KV7‐M7171‐10X, etc.
Les caméras: KV8‐M7310‐00X, KV8‐M73A0‐30X caméras CCD
Les cylindres et les amortisseurs: KG7-M9165‐00X, KG7-M9166‐00X

Numéros de pièces connexes ¥ Série Yamaha YV100

Nozzles et pièces d'aspiration

KV8-M7760-00X Nozzle 76A (destination générale)
Le système de détection de la pollution atmosphérique doit être équipé d'un système de détection de la pollution atmosphérique.
Le système de détection de la pollution atmosphérique doit être équipé d'un système de détection de la pollution atmosphérique.
KV8-M71S0-50X ¢ Ensemble de la tige de la buse d'aspiration
KV8-M71S0-A0X
KV8-M8870-00X ️ Ensemble d'arbre à buse

Systèmes de vision / caméra

KV8-M7310-00X Unité de lentilles de caméra CCD
KV8-M73A0-30X ¢ Caméra à vision multiple (alignement/inspection)
L'unité d'éclairage pour le système de vision

Composants de mouvement et de conduite

K87-M9155-H0X YV100II Moteur à axe X
KH1-M9161-00X Moteur à axe Z
Le conducteur de la banque d'alimentation (actionneur pneumatique)
K87-M9195-00X ¢ Ceinture pour le mouvement de la tête

Pièces pneumatiques / pneumatiques

K46-M8527-COX ️ Filtre à air pour unité sous vide
K46-M8527-10X générateur à vide (pour aspiration par buse)
KG7-M9166-00X cylindre d'amortisseur pour tête YV100
KHJ-M9165-00X ️ Mini-bouteille d'air pour ascenseur Z

Composants électriques et de capteurs

Le capteur photo embarqué
Le capteur de proximité K46-M8591
KV7-M7171-10X Ventilateur solénoïde (pour commutation sous vide)
Élément de filtre statique pour pompe à vide

Cadre et mécanique

K46-M114B-00X Guide de l'arbre (appui de l'axe Z)
Le produit doit être soumis à un contrôle de qualité.
KL3-M1348-10X Mecanisme de fermeture du chargeur
K46-M7133-00X L'assemblage de cylindres élévateurs

Pièces d'alimentation / chargeur

L'unité d'interface de l'alimentateur
KHJ-MD100-00 Base de support pour les magazines
Le régulateur de l'alimentation

Cette liste comprend les pièces fréquemment demandées pour l'entretien, la mise à niveau et le remplacement des machines Yamaha YV100/X/XG/II.

Guide des questions fréquemment posées Yamaha YV100 Machine d'inspection de treillis en acier

1À quoi sert la machine d'inspection de treillis en acier YV100?

Cette machine est principalement un système de pick-and-place avec une capacité d'inspection visuelle intégrée.et l'enregistrement des mailles d'acier.

2Cette machine est-elle capable de gérer des composants petits et grands?

Oui, il peut placer un large éventail de composants, des puces 0201 aux QFP de 32 mm, BGA et CSP, grâce à son système multi-vision et ses buses de précision.

3Quelle est la vitesse de placement?

La vitesse de placement typique est:

~18 000 CPH (Fiches par heure) pour les composants standard
~ 2,100 CPH pour les QFP à haute résonance fine ou les circuits intégrés complexes

4Quels types d'inspection sont pris en charge?

L'alignement de la pâte de soudure et du pochoir (maille en acier)
Présence/absence de composant
Reconnaissance fiduciaire
Vérification de l'orientation et de la position par caméras à vision multiple

5Elle prend en charge la communication SMEMA?

La série YV100 est entièrement compatible avec SMEMA et peut communiquer avec les convoyeurs en amont/en aval, les chargeurs ou les systèmes AOI.

6Peut-il utiliser différents types d'alimentateurs?

Oui, il prend en charge:

Appareils de détection des déchets
Appareils pour le remplissage des plateaux
Appareils de cuisson à base de bois
Appareils pour l'alimentation des composants en vrac
Il prend également en charge les alimentateurs électriques et pneumatiques Yamaha.

7Quelles tailles de PCB peut-il gérer?

Il gère des PCB de 50 × 50 mm à 460 × 335 mm, avec une plage d'épaisseur de 0,4 à 3,0 mm.

8Quelle est la précision de placement?

une précision de placement de ±0,05 mm pour les copeaux
±0,03 mm de répétabilité pour un montage de haute précision

9Une formation d'opérateur est-elle requise?

Les opérateurs doivent être formés à:

Programmer les PCB (mapping des composants, mise en place fiduciaire)
Remplacement de la buse
Étalonnage de l'alimentateur
Maintenance de routine (nettoyage des filtres, inspection des buses)

10Quelles sont les principales tâches d'entretien?

Nettoyer et inspecter régulièrement les buses et les filtres
Remplacer les ceintures usées et les pièces sous vide
Inspecter l'alignement et l'étalonnage de la vision
Nettoyer les capteurs et effectuer des essais sur l'axe Z

11Quelles sont les pièces de rechange les plus courantes?

Les nozzles (par exemple, 71A, 76A)
Des barres d'aspiration
Ventilateurs sous vide
Ceintures de freinage
Appareils de surveillance par caméra de commande numérique
autres appareils pour la fabrication de lampes de poche

12. Est-il compatible avec le MES ou la traçabilité des codes à barres?

Certains modèles prennent en charge l'analyse des codes à barres et l'intégration de la traçabilité avec les systèmes MES (requiert des modules ou des interfaces supplémentaires).




entrepôt physique,
livraison rapide
Assistance après-vente
fourniture de services de transport de porte à porte
les avantages en termes de prix,
offrant une gamme complète d'équipements et d'accessoires de plongée SMT

Nous pouvons faire pour vous:
1Nous fournissons une solution SMT complète pour vous
2Nous fournissons la technologie de base avec nos équipements.
3Nous fournissons le service technique le plus professionnel
4Nous avons une riche expérience sur la mise en place de l'usine SMT.
5On peut résoudre n'importe quelle question sur SMT.
