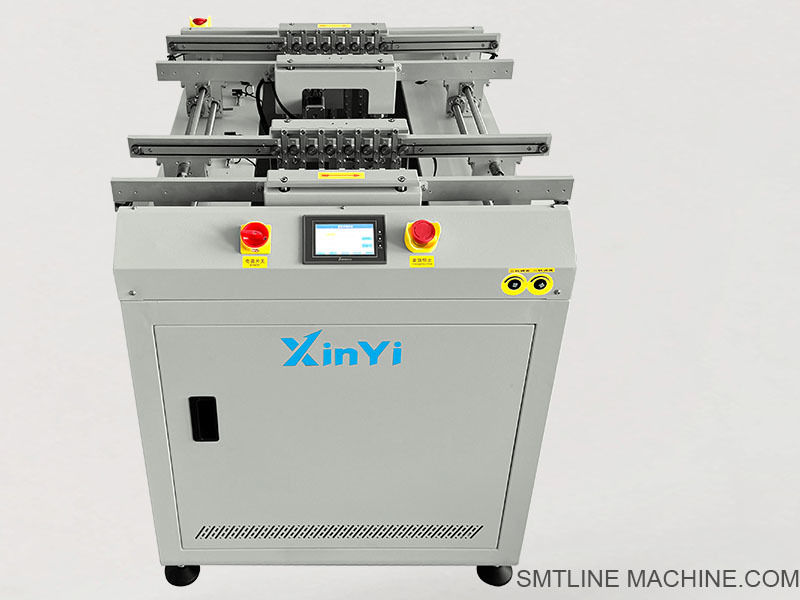

Modèle XY-SX350S de convoyeur tampon PCB à double voie de SMTLINE pour un dépistage précis des PCB

Machine de dépistage à double voie (modèle XY-SX350S)Je suis désolée.
Notre entreprise est en activité depuis 11 ans et sera certainement votre meilleur choix avec une qualité garantie et une livraison rapide




Introduction du produit Machine de dépistage à double voie / convoyeur tampon PCB

Modèle: XY-SX350S

Le XY-SX350S est un convoyeur de dépistage et de tampon double voie de PCB haute performance, conçu pour stocker temporairement ( tamponner), dépister ou passer des PCB pendant les pauses de la ligne de production ou l'équilibrage du débit.Il comporte deux voies de transport indépendantes pour les lignes SMT à double voie, augmenter l'efficacité et l'utilisation des lignes tout en évitant les goulets d'étranglement.

Ce modèle est particulièrement utile entre les équipements tels que les SPI, les monteurs, les AOI et les fours à reflux, lorsque des écarts de temps ou un équilibrage de ligne sont nécessaires.

Principales caractéristiques:

Système de transport à deux voies pour un fonctionnement indépendant ou synchronisé
Fonction de tampon pour stocker les PCB pendant les arrêts en aval
Zone de contrôle/inspection pour la détention temporaire ou le contrôle visuel de l'opérateur
Interface SMEMA compatible pour une automatisation complète de la ligne
Ceintures et châssis anti-ESD, adaptés à la manipulation de PCB sensibles
Largeur de rails réglable pour plusieurs tailles de PCB
Prend en charge plusieurs modes: passage, tampon, inspection manuelle

Spécifications techniques:

Scénarios d'application:

Puffer entre SPI et monteur ou monteur et AOI
Zone temporaire de dépistage des PCB pour le contrôle de la qualité
Équilibrage des lignes de production à deux voies
Mode de transmission lorsque le tamponnage n'est pas nécessaire
Compatible avec les lignes SMT LED, automobile et électronique grand public

Caractéristiques facultatives:

Lumière de la tour de signalisation (3 couleurs)
Montage du scanner de codes à barres
Interface du système MES
Station d'inspection manuelle (lumière d'agrandissement, plateau d'opérateur)
Rideau ou écran acrylique de sécurité
Réglage motorisé de la largeur du rail

Accessoires connexes ¥ Modèle XY-SX350S

(Convecteur tampon PCB à double voie / convoyeur de dépistage)

1. Composants mécaniques

CVR-DT350-ESD ¢ Chemin de roulement à double voie ESD-sécurisé (largeur de PCB de 350 mm par voie)
CVB-6ESD-DUAL ′′ ceinture antistatique de 6 mm pour le transport de circuits imprimés à double voie
SHP-GUIDE-2L350
ADJ-RW-H350 Mecanisme de réglage manuel de la largeur du rail (partagé ou indépendant)
FT-M12-80A: pied de nivellement réglable, fil M12, conception antidérapante
FRAME-ALU-XYSX cadre en alliage d'aluminium revêtu pour une base de machine à sécurité ESD
ÉCRIEN-RAPETTE ¢ support de plateau d'inspection visuelle facultatif / bras de bouchon

2. Composants électriques

Capteurs photoélectriques (par exemple, Omron E3Z-D61) pour détecter la présence de PCB dans les deux voies
Commutateurs de limite (LX19-111) ¢ Détecter la position du rail ou l'état du plateau d'inspection manuel
Le moteur pas à pas (57BYGH76)
Le conducteur du moteur (DM542 ou équivalent)
Contrôleur PLC (Mitsubishi FX3U-24MT) gère la logique de passage / tampon / dépistage
Interface HMI à écran tactile (Weinview TK6071i)
Les câbles SMEMA (SMEMA-CB10-DUAL)
Lumière de la tour de signalisation (STL-3C-RGY220) Indicateur tricolore avec sonnette

3. Composants pneumatiques optionnels (s'ils sont équipés d'un bouchon de contrôle manuel):

AIRTAC SDA20 × 20
AIRTAC 4V210-08 Ventilateur électromagnétique à 2 voies pour contrôle de l'air
AC2010-02
PU6-BK-ESD ️ tubes en PU antistatiques de 6 mm pour les connexions aériennes

4. Kit de maintenance et de remplacement

CVB-RB6-DT
SNS-KIT-E3Z Kit de capteur de rechange (E3Z + support)
TRAY-SX-INSPECT plateau d'inspection manuel (extractible)
MAG-LAMP-KIT LED avec bras (pour la zone d'inspection)
BCR-MNT01 ¢ support de montage du scanner de code à barres
LC-400X20-ESD - Rideau de lumière de sécurité (facultatif, largeur de 400 mm)

Numéros de pièces connexes (modèle XY-SX350S)

Composants mécaniques

CVR-DT350-ESD 2 voies de transport ESD à double voie, supportant des PCB jusqu'à 350 mm de large par voie
CVB-6ESD-DUAL ¢ Ensemble de courroies antistatiques de 6 mm pour le transport à deux voies
ADJ-RW-H350 Mecanisme manuel de réglage de la largeur du rail avec roue à main et tige filetée
SHP-GUIDE-2L350 Braquettes de rails de guidage pour les deux voies afin d'éviter la déformation des PCB
FT-M12-80A ️ Pieds de machine M12 réglables avec base antidérapante

Composants électriques

Omron E3Z-D61 Sensor photoélectrique (type réfléchissant diffus), utilisé pour la détection des PCB
LX19-111 ¢ interrupteur de limite à rouleaux, utilisé pour détecter la position du plateau ou les limites mécaniques
Moteur pas à pas, série 57, un moteur par voie de transport
DM542 ¢ pilote de moteur pas à pas compatible avec le moteur 57BYGH76
FX3U-24MT Mitsubishi PLC, 24 points d'entrée/sortie, adapté à la commande logique à double voie
HMI à écran tactile Weinview de 7 pouces, utilisé pour l'interface de commande et le diagnostic
STL-3C-RGY220 Lumière de la tour de signalisation avec indicateurs rouges, jaunes, verts et sonnette (AC 220V)
SMEMA-CB10-DUAL ¢ câbles de signal SMEMA à double canal pour les communications en amont et en aval

Components pneumatiques (facultatif, pour la fonction de détection/de bouchon)

AIRTAC SDA20×20 Compacte bouteille d'air pour bouchon d'inspection ou plateau tampon
AIRTAC 4V210-08 Ventilateur électromagnétique à courant continu de 24 V utilisé pour contrôler l'actionnement de la bouteille d'air
AC2010-02 Unité de RFR combinant filtre à air, régulateur et lubrifiant
PU6-BK-ESD tubes antistatiques en PU de 6 mm de diamètre extérieur pour les conduites d'air comprimé

Maintenance et add-ons facultatifs

CVB-RB6-DT ¢ Ensemble de courroies de remplacement, antistatique, pour les deux voies de convoyeur
SNS-KIT-E3Z Kit de montage de capteurs pour la série Omron E3Z
TRAY-SX-INSPECT ¢ plateau d'inspection amovible pour le contrôle visuel manuel
MAG-LAMP-KIT LED avec bras réglable, monté sur la zone d'inspection
BCR-MNT01 ¢ support pour le scanner de code-barres, compatible avec les appareils Honeywell et Zebra
LC-400X20-ESD Optionnel Rideau de lumière de sécurité ESD, zone de détection de 400 mm

Guide des questions fréquemment posées Dual Track PCB Buffer Conveyor (modèle XY-SX350S)

1Quelle est la fonction principale du XY-SX350S?

Le XY-SX350S est un convoyeur de dépistage et de tampon à double voie, utilisé pour stocker temporairement, inspecter ou transférer des PCB entre les machines SMT.prévenir les arrêts de ligne, et permettre une inspection manuelle si nécessaire.

2Où est-il généralement utilisé dans une chaîne de production?

Il est généralement placé entre:

SPI et monteur
Monteur et AOI
AOI et four à reflux
Autres points de goulets d'étranglement dans une ligne de production SMT à deux voies

3. Quelle est la taille maximale des PCB supportés?

Chaque voie prend en charge les tailles de PCB allant de 50 × 50 mm à 350 × 250 mm. Des tailles personnalisées sont également disponibles sur demande.

4Peut-il fonctionner à la fois en mode pass-through et en mode tampon?

Il supporte plusieurs modes:

Mode de transit (transport normal)
Mode tampon (arrêt temporaire pendant les pauses de ligne)
Mode de contrôle/inspection (zone de contrôle manuel)

5Elle prend en charge la communication SMEMA?

Oui, il dispose de deux interfaces SMEMA (une par voie) pour la communication avec les équipements SMT en amont et en aval.

6La largeur du rail est réglable?

Oui, le convoyeur est équipé d'un système manuel ou motorisé de réglage de la largeur des rails, ce qui lui permet de gérer différentes largeurs de planche.

7Quel type de ceinture utilise-t-il?

Il utilise des courroies de chronométrage ESD, de 6 mm de large, conçues pour protéger les PCB sensibles de l'électricité statique pendant le transport.

8Quelle est la hauteur standard de la machine?

La hauteur de transport est de 900 ± 20 mm, qui est standard pour les lignes SMT et peut être réglée avec les pieds de la machine.

9Vous avez besoin d'air?

Seulement si la machine comporte des composants pneumatiques tels qu'un bouchon pour inspection manuelle.

10Quelles sont les options de contrôle disponibles?

Version standard: commande au bouton pour les opérations de base
Version avancée: HMI à écran tactile avec PLC pour la sélection du mode, le réglage de la vitesse, le diagnostic et les alarmes

11Quelles sont les caractéristiques optionnelles?

Lumière de tour de signalisation avec sonnette
Support pour le scanner de codes à barres
Rideau de lumière de sécurité
Plateau d'inspection manuelle
Lampes à grossisseurs à LED pour les contrôles visuels
Intégration de l'interface MES

12Quel type d'entretien est requis?

Nettoyer régulièrement les ceintures et les capteurs
Vérifiez la tension et l'usure de la ceinture
Inspecter le câblage du moteur et du PLC tous les trimestres
Lubrifier les pièces mobiles (comme les vis de réglage) mensuellement

13Quel est le délai de livraison typique?

Modèles classiques: 3 à 5 jours ouvrables
Version personnalisée: 7 à 10 jours ouvrables
