Chargeur de circuits imprimés de type L pour l'efficacité automatisée des lignes de production SMT

Chargeur de PCB de type L

Notre entreprise est en activité depuis 11 ans et sera certainement votre meilleur choix avec une qualité garantie et une livraison rapide



Présentation du produit – Chargeur de PCB de type L

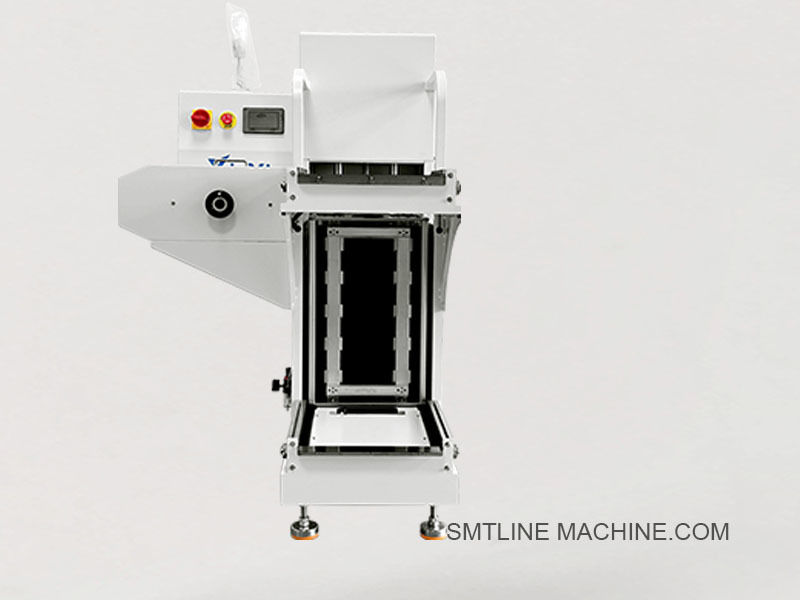

Le chargeur de PCB de type L est une machine de chargement de cartes automatique conçue pour transférer les PCB dans les lignes de production SMT dans une configuration en « forme de L ». Il est généralement installé à l'extrémité avant de la ligne SMT et utilisé pour charger des PCB nus ou assemblés à partir de magasins sur le système de convoyeur, permettant un transfert transparent vers les équipements en aval tels que les imprimantes, les monteurs ou les machines d'inspection.

Principales caractéristiques

Disposition en forme de L : permet d'économiser de l'espace au sol en disposant les magasins et le convoyeur à 90 degrés.
Chargement automatique des PCB : transfère les cartes du magasin au convoyeur de la ligne à l'aide d'un système de poussoir et de levage.
Fonctionnement sur écran tactile : IHM facile à utiliser pour le réglage des paramètres et le fonctionnement du chargeur.
Compatible avec les magasins standard : prend en charge les tailles de magasins de 390 × 320 mm ou personnalisées.
Fonctions de sécurité : comprend des couvercles de protection, un système d'alarme et un bouton d'arrêt d'urgence.
Construction durable : cadre en aluminium avec traitement de surface antistatique.

Spécifications techniques

Applications

Chargement frontal pour les lignes d'assemblage SMT
Convient aux cartes LED, aux cartes de téléphones portables et à l'assemblage d'appareils électroniques grand public
Utilisé en conjonction avec des déchargeurs, des convoyeurs et des unités tampons

Accessoires connexes – Chargeur de PCB de type L

1. Composants du magasin

Magasins de PCB standard
Matériau : aluminium, plastique sûr pour l'ESD
Tailles : 355 × 320 × 563 mm, 390 × 320 × 570 mm ou personnalisées
Pinces de support de magasin – Maintiennent le magasin en position fixe
Plate-forme de levage de magasin – Table élévatrice électrique pour le mouvement vertical

2. Pièces mécaniques

Ensemble de bras poussoir – Transfère les PCB du magasin au convoyeur
Moteur de levage – Contrôle le mouvement vertical du support de magasin
Ensemble de rails de guidage – Pour le positionnement des PCB et un transfert en douceur
Butée de PCB (commandée par capteur) – Empêche le mauvais alignement pendant la poussée
Couvercles latéraux et panneaux de cadre – Profilés en aluminium avec revêtement antistatique
Pieds réglables en hauteur – Pour la mise à niveau de la machine

3. Composants électriques et de contrôle

Unité de contrôleur API – Généralement Mitsubishi, Omron ou Siemens
IHM à écran tactile – Pour les réglages des paramètres et les diagnostics
Capteurs photoélectriques – Détectent la présence et la position des PCB
Interrupteur d'arrêt d'urgence
Interrupteur d'alimentation et unité de disjoncteur
Électrovannes pneumatiques – Contrôlent les systèmes pneumatiques
Faisceaux de câblage – Connexions d'alimentation et de signal

4. Accessoires pneumatiques

Vérin pneumatique (actionneur de bras poussoir)
Régulateur de filtre à air (unité FRL)
Silencieux et tubes pneumatiques
Capteur de vide (le cas échéant)

5. Outils et kits de maintenance

Lubrifiant pour guides linéaires
Chiffons de nettoyage / brosses sûres pour l'ESD
Kit de fusibles de rechange
Jeu d'outils (clés hexagonales, tournevis)
Jauge d'étalonnage de guidage de PCB

6. Accessoires/mises à niveau en option

Câbles d'interface SMEMA – Pour la communication de ligne avec les équipements en amont/en aval
Support de lecteur de codes-barres – Pour la traçabilité en ligne
Rideau de sécurité – Sécurité accrue de l'opérateur
Adaptateurs de magasin personnalisés – Pour les tailles de cartes spéciales
Cache-poussière – Pour une utilisation en environnement de salle blanche

Numéros de pièces associés – Chargeur de PCB de type L

1. Magasin et pièces de manutention

2. Composants mécaniques

3. Composants électriques et de contrôle

4. Composants pneumatiques

5. Maintenance et accessoires en option

Guide FAQ – Chargeur de PCB de type L

1. À quoi sert le chargeur de PCB de type L ?

Le chargeur de PCB de type L est conçu pour charger automatiquement les PCB des magasins de stockage dans la ligne de production SMT. Sa conception en « forme de L » permet une disposition peu encombrante et une intégration de ligne flexible.

2. Pourquoi l'appelle-t-on « type L » ?

Parce que le support de magasin est positionné perpendiculairement (90 °) à la direction du convoyeur, formant une forme de « L ». Cela permet d'économiser de l'espace et permet un accès latéral.

3. Quels types de magasins sont pris en charge ?

Taille standard : 355 × 320 × 563 mm
En option : 390 × 320 × 570 mm ou tailles personnalisées
Matériau : cadre en aluminium avec panneaux latéraux sûrs pour l'ESD

4. Quelles tailles de PCB sont compatibles ?

Taille minimale : 50 × 50 mm
Taille maximale : 330 × 250 mm (personnalisable)
Vérifiez la configuration de votre chargeur ou ajustez la largeur du rail en conséquence.

5. Quelles sont les principales caractéristiques ?

Conception en forme de L peu encombrante
Mécanisme de levage et de bras poussoir automatique
Interface à écran tactile avec contrôle API
Compatible avec la communication SMEMA
Structure sûre pour l'ESD et fonctionnement à faible bruit
Arrêt d'urgence et couvercles de sécurité

6. Quel est le temps de cycle par PCB ?

Généralement environ 6 à 10 secondes par carte, selon l'épaisseur de la carte, le type de magasin et la configuration.

7. Quelles sont les principales pièces d'usure ou accessoires ?

Bras poussoir
Moteur de levage et courroie
Capteurs (type photoélectrique)
Électrovannes et vérins pneumatiques
Pinces de support de magasin
Panneau de commande ou écran tactile

8. Quelle maintenance est requise ?

Hebdomadaire : vérifier les capteurs, nettoyer les rails
Mensuel : lubrifier le guide de levage, vérifier les courroies
Trimestriel : inspecter le bras poussoir, tester l'arrêt d'urgence
Remplacer les filtres à air et les pièces pneumatiques si nécessaire

9. Quelles sont les caractéristiques de sécurité incluses ?

Bouton d'arrêt d'urgence
Couvercles latéraux de protection
Rideau lumineux de sécurité en option
Avertisseur sonore d'alarme en cas d'erreurs ou de blocages

10. Peut-il être personnalisé ?

Oui. De nombreux modèles prennent en charge :

Tailles de magasins personnalisées
Commande à pédale
Lecteur de codes-barres en ligne
E/S supplémentaires pour MES ou intégration de la traçabilité
