Rings d'étanchéité durables de Panasonic PH00990 pièces détachées SMT pour un fonctionnement fiable de l'équipement

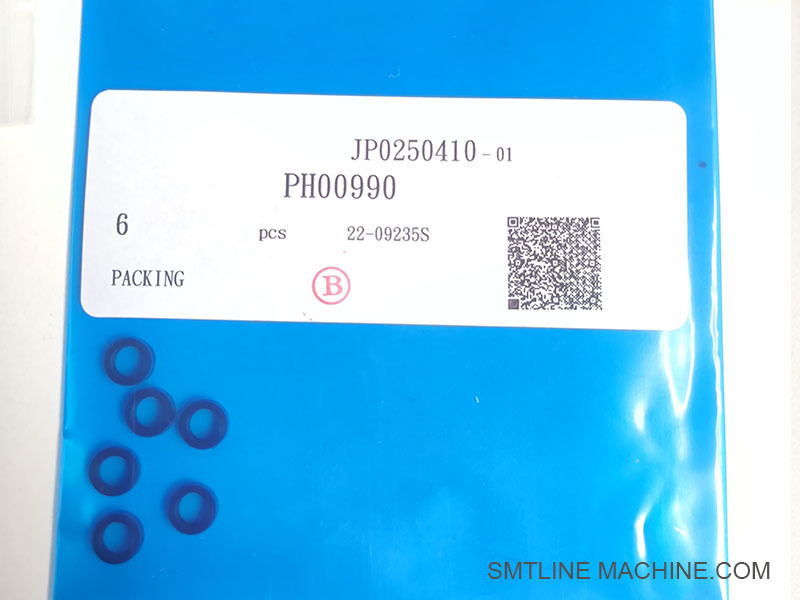

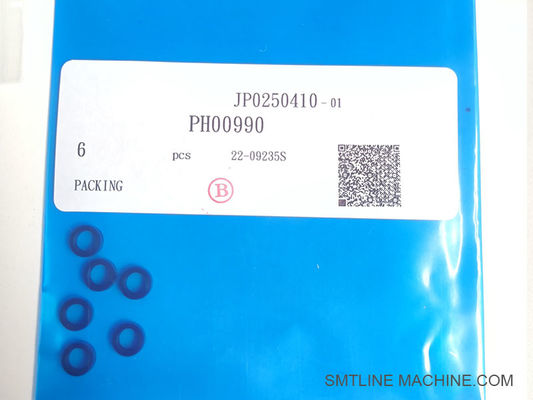

Bague d'étanchéité Panasonic PH00990

Notre entreprise est en activité depuis 11 ans et sera certainement votre meilleur choix avec une qualité garantie et une livraison rapide

Aperçu du produit

Numéro de pièce : PH00990
Nom : Manchon de tuyau de gaz / Connecteur de tuyau à vide
Fonction : Fixe les tubes de gaz ou de vide à l'intérieur de la tête de travail, en partenariat avec des bagues d'étanchéité (comme PG00975) pour assurer des connexions étanches et une aspiration fiable de la buse.
Modèles compatibles : Séries FUJI NXT (H01, H04, H08, H12S, H24/S, V12), alimentateurs Panasonic.
État : Neuf, qualité OEM ou équivalent OEM.

Principales caractéristiques

Conception étanche : Conçu avec précision pour maintenir les tubes en toute sécurité, assurant une étanchéité à l'air avec des joints toriques tels que PG00975 et PG00974.
Construction durable : Fabriqué à partir de plastiques ou de métaux de qualité industrielle pour résister aux fortes contraintes mécaniques et aux cycles de maintenance fréquents.
Facile à remplacer : La conception à dégagement rapide permet un retrait sans outil lors de la maintenance de routine.
Largement utilisé : Généralement répertorié aux côtés d'autres pièces de rechange clés comme les vannes et les filtres dans les kits de maintenance de tête FUJI NXT.

Applications et maintenance

Application : Installé à l'interface du tuyau de gaz/vide à l'intérieur de la tête de placement SMT, essentiel pour empêcher les fuites d'air qui pourraient nuire à l'aspiration de la buse.
Indicateurs de remplacement

Connexion de tube lâche ou endommagée
Chute de pression de vide ou aspiration de buse incohérente
Intervalles de maintenance pour les contrôles du système de gaz de la tête
Conseil d'installation

Mettez la machine hors tension et relâchez la pression d'air
Retirez l'ancien manchon et inspectez les joints toriques (remplacez PG00975 si nécessaire)
Nettoyez soigneusement les extrémités des tuyaux et les orifices avant d'installer le nouveau manchon
Remontez et effectuez un contrôle de pression pour assurer une étanchéité parfaite

Résumé

Le manchon de tuyau PH00990 est une petite pièce mais essentielle pour maintenir l'intégrité étanche dans les têtes FUJI NXT et Panasonic SMT. En positionnant solidement les tubes et en s'appuyant sur des joints toriques compatibles, il contribue à garantir des performances de buse constantes et à réduire le risque de défaillances du vide. Incluez-le dans votre kit de maintenance régulier aux côtés des joints de remplacement pour une fiabilité optimale de la machine.

Accessoires connexes pour le manchon d'étanchéité PH00990

Remarques :

Le PH00990 fonctionne avec le PG00975 pour assurer l'étanchéité au vide.
Il est recommandé d'inspecter et de remplacer le joint torique en même temps que le manchon lors de la maintenance.
Souvent inclus dans les kits de service du système d'air de la tête de travail FUJI NXT.

Numéros de pièces associés au PH00990

Guide FAQ

Nom du produit : Manchon de tuyau d'étanchéité / Connecteur de tuyau de gaz

Numéro de pièce : PH00990

Modèles applicables : Têtes de travail FUJI NXT (V12, H01, H08, H12S, H24(S)) et systèmes SMT compatibles Panasonic

1. Quelle est la fonction du PH00990 ?

Le manchon d'étanchéité PH00990 est utilisé pour guider et fixer les tubes à vide ou de gaz à l'intérieur de la tête de travail SMT. Il aide à former une connexion étanche entre les tuyaux d'air et les modules du système, généralement en combinaison avec des joints toriques comme le PG00975, garantissant ainsi l'absence de fuites d'air dans le système d'aspiration/vide.

2. Quels autres composants sont nécessaires avec lui ?

Le PH00990 fonctionne généralement avec :

PG00975 / PG00974 etmdash; Joints toriques d'étanchéité placés à l'intérieur du manchon
PH00991 etmdash; Connecteur de tuyau d'accouplement
Tubes etmdash; Tuyaux de gaz ou de vide
AA19H00 etmdash; Élément filtrant installé près du trajet du vide

3. Quand le PH00990 doit-il être remplacé ?

Lorsque des fuites d'air sont détectées dans le système de vide
Lors de la maintenance préventive programmée
Si le manchon présente des fissures, une déformation ou une usure
Lorsque le joint torique à l'intérieur est usé ou mal ajusté

4. Comment est-il remplacé ?

1. Mettez la machine hors tension et dépressurisez le système
2. Débranchez les tubes et retirez le manchon
3. Vérifiez et remplacez le joint torique (PG00975) si nécessaire
4. Installez le nouveau manchon PH00990, rebranchez les tubes
5. Effectuez un test de pression ou d'aspiration pour assurer une bonne étanchéité

5. Résumé

Le manchon d'étanchéité PH00990 est un composant de précision qui prend en charge le fonctionnement étanche au vide dans les têtes FUJI/Panasonic SMT. Il doit toujours être vérifié avec les joints toriques et les filtres pour maintenir une aspiration constante et une manipulation précise des composants. Utilisez uniquement des remplacements de qualité OEM ou compatibles pour une fiabilité à long terme.
