Résistant à l'usure et à l'usure

FUJI2AGKHL029200 Tige de buse d'aspiration DX tête R12

Notre entreprise est en activité depuis 11 ans et sera certainement votre meilleur choix avec une qualité garantie et une livraison rapide

Aperçu du produit

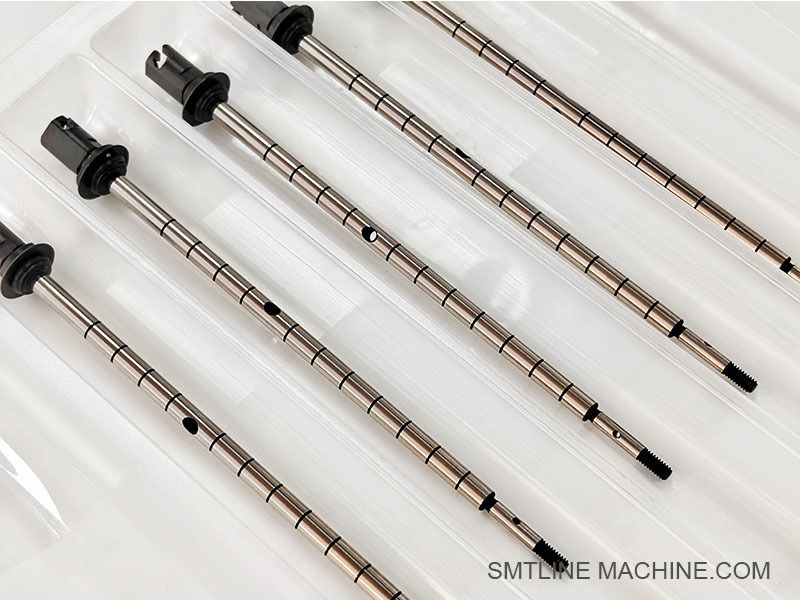

Numéro de pièce : 2AGKHL029200
Nom : Arbre de buse R12 / Tige de buse d'aspiration
Compatibilité machine : FUJI NXT DynaHead (DX), spécifiquement l'outil R12 (configuration à 12 buses)
Fonction : Arbre mécanique central qui maintient et positionne l'ensemble de la buse d'aspiration pour la prise de composants dans les têtes DX.

Principales caractéristiques et fonctions

Positionnement fiable des buses : Aligne précisément les buses d'aspiration lors des routines de prise et de placement à grande vitesse.
Conception durable : Construit selon les normes de qualité OEM de FIJI pour l'endurance et la précision dans les tâches de placement automatisées.
Compatible avec les outils de tête DX : Spécifiquement pour la configuration R12 (traitement des composants de 0402 jusqu'à 5 × 5 mm).

Spécifications et détails

Application et remplacement

Utilisation : Essentiel pour maintenir et actionner les buses d'aspiration dans une DynaHead R12 (DX) lors de la prise de composants.

Déclencheurs de remplacement :

Balancement ou désalignement excessif de la buse
Arbre endommagé ou usé affectant la précision de la prise
Impact physique ou usure causant des erreurs d'alignement

Conseil d'entretien : Remplacez l'arbre avec les buses et vérifiez l'étalonnage de la tête DX pour éviter les erreurs de placement.

Résumé

Le 2AGKHL029200 est un arbre de buse FUJI authentique conçu pour l'outil R12 dans le système NXT DynaHead (DX). Il joue un rôle essentiel dans la prise de composants multi-buses de haute précision. Conçu pour la durabilité et le remplacement rapide, il est essentiel pour maintenir la qualité du placement dans les environnements de production SMT complexes.

Accessoires connexes pour FUJI 2AGKHL029200 (Arbre de buse R12, tête DX)

Remarques :

L'arbre de buse (2AGKHL029200) fonctionne avec des buses spécifiques, des unités de valve et des ensembles de moteurs pour assurer une prise de composants précise.
Le remplacement régulier des valves et des filtres est recommandé pour maintenir les performances.
L'étalonnage après le remplacement de l'arbre ou de la buse garantit la précision de la prise et du placement.

Numéros de pièces connexes pour 2AGKHL029200 (Arbre de buse R12, tête DX)

Guide FAQ

Nom du produit : Arbre de buse R12 / Tige de buse d'aspiration

Numéro de pièce : 2AGKHL029200

Machine applicable : FUJI NXT DynaHead (Tête DX) – Outil R12

1. Quelle est la fonction de l'arbre de buse 2AGKHL029200 ?

Il sert d'arbre mécanique qui maintient et positionne les buses d'aspiration dans la tête DX R12, permettant une prise de composants précise et stable pendant le placement SMT à grande vitesse.

2. Quels types de buses sont compatibles avec cet arbre ?

Les buses compatibles courantes incluent :

Buse R07 (type MELF 2,5 mm, par exemple, AA06517)
Ensembles de buses R12 conçus pour l'outil R12
Confirmez toujours la compatibilité des buses avec la configuration de votre machine.

3. Quand cet arbre de buse doit-il être remplacé ?

Remplacez-le si vous rencontrez :

Balancement ou désalignement de la buse affectant la précision du placement
Usure visible, fissures ou dommages sur l'arbre
Difficulté à monter les buses en toute sécurité
Erreurs de prise persistantes qui ne peuvent pas être corrigées par le seul étalonnage

4. L'étalonnage est-il requis après le remplacement ?

Oui. Après avoir remplacé l'arbre de la buse :

Effectuez l'alignement et l'étalonnage de la tête pour assurer un positionnement précis de la buse.
Vérifiez le vide et le débit d'air appropriés en conjonction avec les ajustements de la valve mécanique.

5. Puis-je utiliser des buses d'autres modèles de têtes FUJI ?

Certaines buses (par exemple, des têtes H12 ou V12) peuvent être compatibles en fonction de la taille et de la forme, mais vérifiez toujours auprès de la documentation officielle ou du fournisseur de FUJI.

6. Y a-t-il des pièces connexes que je devrais inspecter ou remplacer simultanément ?

Il est recommandé de vérifier et, si nécessaire, de remplacer :

Les valves mécaniques (par exemple, 2AGTHA005807)
Les tubes et joints d'étanchéité sous vide
Les écrans filtrants (par exemple, 2EGTHA000202)
Le moteur et les roulements de l'axe R s'ils présentent des signes d'usure

7. Résumé

L'arbre de buse 2AGKHL029200 est une pièce mécanique essentielle pour la tête FUJI DX R12, assurant un positionnement stable de la buse pour une prise de composants SMT précise. Un entretien approprié et un remplacement en temps opportun aident à maintenir la qualité de la production et à réduire les temps d'arrêt de la machine.
