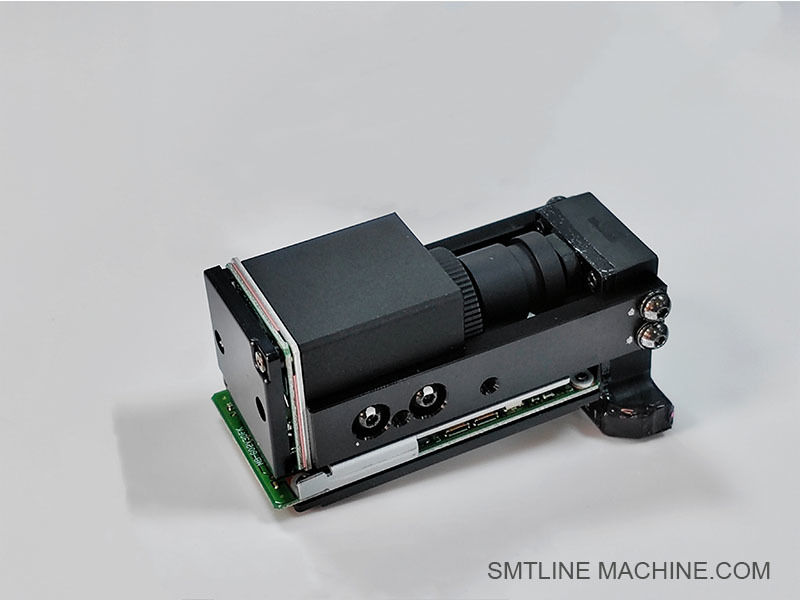

Tête de travail FUJI 2AGKHA014000 AA66W00 V12, caméra IPS fonctionnelle, pièces de rechange SMT

FUJI2AGKHA014000 AA66W00 V12 tête de travail caméra IPS
Notre entreprise est en activité depuis 11 ans et sera certainement votre meilleur choix avec une qualité garantie et une livraison rapide

Vue d'ensemble du produit

Numéro de pièce: 2AGKHA014000
Modèle: AA66W00
Nom du composant: Caméra IPS (capteur de traitement d'image)
Machine applicable: série FUJI NXT compatible avec les têtes de travail V12 et H24
Fonction: caméra du système de vision intégrée dans la tête de travail pour la reconnaissance rapide et précise des composants et l'étalonnage du positionnement.

Principales caractéristiques

1. Reconnaissance d'image de haute précision
La caméra IPS capture des images haute résolution des composants et des positions des PCB pendant le ramassage et le placement, permettant au système de déterminer la position exacte, l'orientation,et l'alignement des composants avant le montage.

2Détection de posture sous plusieurs angles
Capable de détecter l'orientation des composants sous plusieurs angles incluant les vues latérales pour éviter des placements incorrects et assurer la cohérence de la qualité.

3Conception compacte et légère
Le module de caméra est léger et intégré directement dans la tête de travail (environ 2,5 kg au total pour la tête), permettant un mouvement rapide et un contrôle précis avec une inertie mécanique réduite.

Spécifications et compatibilité

Utilisation et remplacement

Cette pièce est généralement remplacée lors d'un entretien régulier ou en cas de problèmes de capture d'image, d'erreurs d'alignement ou de défaillance de la reconnaissance visuelle dans le processus de placement.
L'installation nécessite un étalonnage par alignement avec le logiciel de la machine.
Il s'agit d'une pièce FUJI d'origine ou peut être disponible auprès de fournisseurs tiers comme pièce de rechange compatible.

Résumé

La caméra IPS FUJI AA66W00 (2AGKHA014000) est une partie essentielle de la tête de travail V12 pour la plateforme SMT FUJI NXT.L'intégration compacte assure une précision, placement fiable des composants, contribuant à améliorer le rendement et l'efficacité globaux de la production.

Accessoires connexes pour la caméra IPS FUJI AA66W00 (tête V12)

Outils et accessoires optionnels

Jigs / fixations d'étalonnage Utilisés lors de l'entretien ou du remplacement de la caméra IPS.
Module de logiciel d'alignement de la vision Utilitaires logiciels optionnels utilisés sur les systèmes FUJI NXT pour le réglage d'images IPS.
Les câbles / connecteurs
Kit de nettoyage des lentilles du système de vision FUJI outils antistatiques et sans poussière pour maintenir la qualité de l'image.

Numéros de pièces connexes pour la caméra IPS FUJI AA66W00 (tête V12)

Ces numéros de pièces peuvent varier légèrement selon la génération spécifique de FUJI NXT (I/II/III) et la configuration de la machine.

Guide des FAQ

Nom du produit: FUJI IPS Camera

Modèle: AA66W00

Numéro de pièce: 2AGKHA014000

Utilisé sur: FUJI NXT V12 tête de travail (également compatible avec H24)

1. Quelle est la fonction de la caméra IPS AA66W00?

La caméra IPS (Image Processing Sensor) est intégrée dans la tête de travail V12.

Capturez des images haute résolution des composants et des plaquettes de PCB.
Détecter la position, l'orientation et l'inclinaison des composants avant leur placement.
Aider à corriger le décalage de placement pour assurer une grande précision.

2Où est installée la caméra?

La caméra IPS est intégrée à l'intérieur de l'unité de tête de travail V12, directement derrière l'arbre de la buse, orientée vers le bas.

3Quels sont les numéros de pièces correspondants?

Quelques parties communément associées:

AA66W08 ¢ Version alternative de la caméra IPS.
2AGTHA009100 ¢ Arbre de la buse
2AGTHA005807 Ventilateur mécanique
H11352 / H50844 Ventilateur solénoïde
H4897A ′ Rameau pour l'axe de tête
PM09NR4 Moteur à axe R
GGAJ0403 / 3216 Tablette blanche d' étalonnage (pour l' étalonnage de la vision IPS)

4. Quand la caméra IPS doit-elle être remplacée?

Remplacer ou réparer la caméra si:

Le système de vision ne reconnaît pas les composants.
La précision de placement des composants se dégrade.
Des erreurs telles que "échec de la capture de la vision" ou "mal alignement de l'angle des composants" apparaissent fréquemment.
L'inspection visuelle révèle un brouillard ou une saleté qui ne peut pas être nettoyée.

5Est-il nécessaire d'effectuer un étalonnage après le remplacement?

Après avoir remplacé la caméra IPS:

Effectuer l'alignement et l'étalonnage de la tête à l'aide d'outils logiciels FUJI.
Utilisez des comprimés blancs d'étalonnage (par exemple, 3216) pour l'ajustement de la vision.
Assurer la compatibilité entre le firmware et le logiciel pour une bonne communication avec la caméra.

6. Peut-on remplacer AA66W00 par AA66W08?

Oui, AA66W08 est une version compatible couramment utilisée. Cependant, vérifiez toujours la compatibilité mécanique et du micrologiciel avec votre système NXT avant de le remplacer.

7La caméra est-elle utilisée à la fois pour le ramassage et le placement?

Il est impliqué dans:

Scan préalable au ramassage pour vérifier la présence et la préparation de la buse.
Inspection postérieure au ramassage pour confirmer l'orientation et l'alignement des composants.
Réglage préalable du placement pour compenser tout décalage détecté.

8La caméra IPS est-elle compatible avec H24 ou d'autres têtes?

Bien qu'il soit principalement conçu pour la tête V12, des modules de caméra IPS similaires ou identiques (par exemple, AA66W08) peuvent être partagés entre les têtes H24 ou H12HSQ dans les plates-formes NXT,selon la génération et la configuration.

9Est-ce que vous avez besoin d'un entretien?

Nettoyez régulièrement la lentille à l'aide d'un outil de nettoyage non statique.
Assurez-vous que l'environnement de travail est exempt de poussière.
Remplacer les écrans filtrants (par exemple, 2EGTHA000202) pour protéger l'optique de la caméra.
