FUJI 2AGTHA009100 H24 H24G H24S Tête de fonctionnement

FUJI2AGTHA009100 H24 H24G H24S tête de travail tige de buse d'aspiration
Notre entreprise est en activité depuis 11 ans et sera certainement votre meilleur choix avec une qualité garantie et une livraison rapide

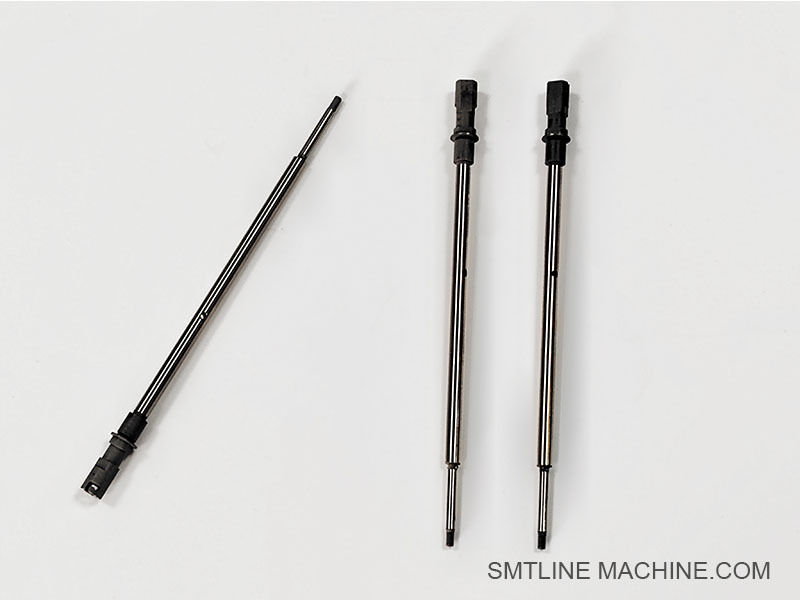

Présentation du produit – FUJI 2AGTHA009100 Arbre de buse (Tête de travail H24 / H24G / H24S)

Numéro de pièce :

2AGTHA009100

Nom du produit :

Arbre de buse / Tige de buse

Catégorie :

Composant mécanique – Ensemble tête de placement

Modèles applicables :

Tête de travail FUJI NXT H24
Tête de travail FUJI NXT H24G
Tête de travail FUJI NXT H24S

Aperçu du produit

Le FUJI 2AGTHA009100 est un arbre de buse de précision (également appelé tige de buse), qui sert de support principal pour la buse d'aspiration dans les têtes de travail de la série H24 des machines FUJI NXT. Il se déplace verticalement (axe Z) pour ramasser et placer les composants avec rapidité et précision.

Cette tige s'intègre également dans le canal de vide, permettant la prise de composants par aspiration pendant les processus SMT.

Principales caractéristiques

Usinage de haute précision
Assure un mouvement stable de la buse et une précision de positionnement constante.

Compatibilité avec le mouvement de l'axe Z en douceur
Conçu pour fonctionner en synchronisation avec le système d'entraînement de l'axe Z et les guides linéaires.

Chemin de vide intégré
Comprend un passage interne pour l'aspiration sous vide directement à travers la buse.

Traitement de surface durable
Revêtu ou durci pour la résistance à l'usure dans les environnements de mouvement répétitif à grande vitesse.

Points forts techniques (Typique)

Rôle typique dans le système

L'arbre de buse :

Maintient et positionne l'unité de buse
Guide le mouvement de haut en bas (course de l'axe Z)
Sert de conduit de vide
S'engage avec les capteurs et les systèmes de mouvement pour assurer des cycles de prise et de placement précis

Conseils d'entretien

Évitez de plier ou de contaminer la surface de l'arbre
Remplacez-le en cas d'usure mécanique, de fuite de vide ou d'irrégularité de l'axe Z
Utilisez-le uniquement avec des pièces d'origine de la série FUJI H24 pour une compatibilité totale

Accessoires connexes – Arbre de buse 2AGTHA009100

Numéros de pièces connexes – Arbre de buse 2AGTHA009100

Remarques :

Cet arbre est uniquement compatible avec les têtes de la série H24 — son utilisation avec d'autres types de têtes (par exemple, H08, H12) n'est pas conseillée.
Une connexion sous vide correcte et un débit d'air propre sont essentiels pour un fonctionnement fiable.
Inspectez l'usure ou la flexion si vous remarquez des erreurs de hauteur de prise ou une manipulation incohérente des composants.

Guide FAQ – Arbre de buse FUJI 2AGTHA009100 (Têtes de travail H24 / H24G / H24S)

1. Quelle est la fonction de l'arbre de buse ?

Réponse :
L'arbre de buse (également appelé tige de buse) maintient et déplace la buse d'aspiration verticalement (axe Z) pendant les opérations de prise et de placement. Il intègre le chemin de vide qui permet à la buse de ramasser les composants et de les relâcher avec précision.

2. Quelles têtes utilisent cet arbre de buse ?

Réponse :

H24
H24G
H24S
Font toutes partie de la série de machines de placement FUJI NXT.

3. Quelles autres pièces fonctionnent avec l'arbre de buse ?

4. Quels sont les symptômes courants des problèmes d'arbre de buse ?

La buse ne parvient pas à ramasser les composants
Mouvement vertical erratique ou bloqué
Fuites de vide entraînant une défaillance de la prise
Erreurs de hauteur de placement ou alarmes liées à l'axe Z

5. Comment entretenir ou inspecter l'arbre de buse ?

Vérifiez s'il y a des courbures ou des dommages physiques sur l'arbre
Inspectez les joints et les tubulures de vide pour détecter les fuites
Lubrifiez les pièces mobiles selon les spécifications FUJI (par exemple, graisse AA6PT00)
Remplacez-le s'il est usé, plié ou s'il cause des problèmes de fonctionnement

6. L'arbre de buse peut-il être remplacé indépendamment ?

Réponse :
Oui. Le remplacement doit être effectué avec soin, en assurant un alignement correct avec le moteur et les guides de l'axe Z, et des connexions sous vide appropriées.

7. Aperçu technique

8. Où obtenir des pièces d'origine ?

Réponse :
Les pièces d'origine FUJI peuvent être commandées auprès des distributeurs agréés FUJI ou des fournisseurs de services SMT. Spécifiez toujours le type de tête et le numéro de pièce.

9. Conseils supplémentaires

Utilisez des buses d'origine conçues pour la série H24 pour de meilleurs résultats.
Inspectez les composants connexes tels que les roulements, les vannes à vide et les raccords pendant l'entretien.
Un étalonnage peut être nécessaire après le remplacement pour assurer une prise et un placement précis.
