FUJI 2MGKHH012400 Tête de travail H02H02F Vis de l'axe Z Pièces de rechange SMT

FUJI2MGKHH012400 H02H02F vis à axe Z à tête de travail
Notre entreprise est en activité depuis 11 ans et sera certainement votre meilleur choix avec une qualité garantie et une livraison rapide

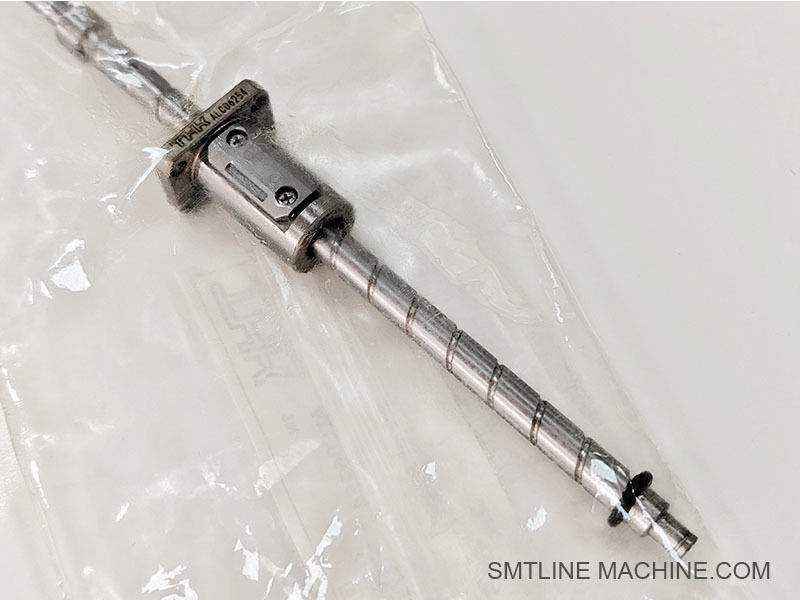

Introduction du produit FUJI 2MGKHH012400 vis à axe Z (tête de travail H02 / H02F)

Numéro de la partie:

2MGKHH012400 Les produits de base sont les suivants:

Nom du produit:

Boulonnage à bille à axe Z / boulonnage d'alimentation

Catégorie:

Composant de transmission mécanique de précision

Modèles applicables:

FUJI NXT H02 et H02F Têtes de travail

Vue d'ensemble du produit

La vis FUJI 2MGKHH012400 est une vis à axe Z de haute précision, également appelée vis à bille ou vis d'alimentation, utilisée dans les têtes de travail H02 et H02F des machines de placement SMT FUJI NXT.Il est le principal élément mécanique responsable de la conduite du mouvement vers le haut et vers le bas (axe Z) de l'arbre de la buse.

Ce composant convertit le mouvement de rotation du moteur à axe Z en mouvement vertical linéaire, permettant des hauteurs de capture précises des composants et un contrôle de la force de placement.

Principales caractéristiques

Scoules à billes usinées de précision
Fournit une grande précision et répétabilité dans le positionnement vertical.

Mouvement en douceur et sans frottement
Assure un mouvement rapide et sans vibration pour l'unité de la buse de l'axe Z.

Durable et résistant à l'usure
Fabriqué en acier allié à haute résistance et traité thermiquement pour une longue durée de vie en fonctionnement continu.

Prend en charge les cycles à grande vitesse sur axe Z
Conçus pour gérer les exigences de mouvement rapide vers le haut/vers le bas des têtes H02/H02F.

Spécifications (typiques)

Fonction dans le système

Travaille conjointement avec:

Moteur à axe Z
Rails de guidage linéaires
Porteur de buse / arbre
Encodeur ou capteur de rétroaction en position Z

Contrôle la course verticale de la buse pour choisir les composants des alimentateurs et les placer sur le PCB avec une pression contrôlée.

Les symptômes typiques de l'échec

Irrégularités de la course de la buse
Désalignement vertical dans le placement
Bruit mécanique pendant le mouvement Z
Hauteur ou force de placement inexacte
Codes d'alarme liés à la rétroaction de l'axe Z

Notes d'entretien

Nettoyer et lubrifier régulièrement la vis à l'aide d'une graisse approuvée par FUJI (par exemple, AA6PT00)
Vérifiez la réaction, l'usure ou l'alignement erroné lors de la maintenance de la tête
Toujours remplacer par des pièces FUJI originales pour une meilleure compatibilité et performance

Accès à l'équipement connexe

Numéros de pièces connexes FUJI 2MGKHH012400 vis à axe Z

Nom de l'entreprise:

Lors du remplacement de la vis à axe Z, il est fortement recommandé d'inspecter ou de remplacer les pièces à proximité telles que les roulements, les accouplements et les blocs de guidage.
Utilisez uniquement des pièces originales FUJI pour assurer la précision et la fiabilité.
Appliquez régulièrement la graisse spécifiée FUJI pour maintenir les performances et réduire l'usure.
Un mauvais alignement ou une lubrification inappropriée peuvent entraîner des réactions de contre-courant, des vibrations ou des erreurs de positionnement de l'axe Z.

Guide des questions fréquemment posées ¥ FUJI 2MGKHH012400 vis à axe Z (tête de travail H02 / H02F)

1. Quelle est la fonction de la vis à axe Z FUJI 2MGKHH012400?

Réponse:
Cette pièce est une vis à bille de précision qui convertit le mouvement de rotation du moteur de l'axe Z en mouvement vertical linéaire du porte-buse.Il permet à la tête de travail de déplacer les composants vers le haut et vers le bas pendant le processus de pick-and-place.

2Quelles têtes de travail utilisent cette vis?

Réponse:
La vis est conçue pour:

H02 Tête de travail
H02F Tête de travail
Les deux font partie de la série de machines FUJI NXT SMT.

3Avec quels composants fonctionne la vis à axe Z?

4Quels sont les signes d'usure ou de défaillance des vis?

La buse ne se déplace pas correctement
Mouvement irrégulier ou bruyant de l'axe Z
Erreurs de hauteur des composants ou défaillances du ramassage
Accroissement de l'inexactitude du placement
Alarmes liées à l'axe de la machine

5Comment entretenir ou inspecter la vis?

Nettoyer régulièrement la vis de la poussière et des débris
Lubrifier à l'aide d'une graisse recommandée par FUJI (par exemple, AA6PT00)
Vérifiez les signes d'usure, de réaction ou de jeu
Remplacer si le mouvement devient inégal, bruyant ou retardé

6La vis peut-elle être remplacée indépendamment?

Réponse:
Oui, il peut être remplacé lors de l'entretien de la tête.

Aligner correctement la vis et le guide
Remplacer les roulements ou joints associés s'ils sont usés
Assurez-vous que le coupleur et l'alignement du moteur sont corrects
Calibrer l'axe Z après l'installation

7. Vue d' ensemble technique

8Numéros de pièces connexes

9Dois-je recalibrer après le remplacement?

Réponse:
Après l'installation d'une nouvelle vis à axe Z, il est essentiel de réétaler la plage de déplacement de l'axe Z et de vérifier la précision de la hauteur de placement en utilisant l'alignement de la machine ou les utilitaires de contrôle de la tête.

10Où puis-je trouver du soutien ou des remplaçants?

Réponse:

Par l'intermédiaire des distributeurs officiels de FUJI SMT
Ou fournisseurs de services SMT certifiés
Veillez à préciser le modèle exact de la tête (H02 ou H02F) et le numéro de pièce d'origine (2MGKHH012400) lors de la commande.
