FUJI 2MGKHH014000 XB03123 H02 H02F-électrovanne à vide de tête Pièces SMT

Le produit doit être soumis à un contrôle d'approvisionnement en matières premières.
Notre entreprise est en activité depuis 11 ans et sera certainement votre meilleur choix avec une qualité garantie et une livraison rapide

La valeur maximale de l'échantillon est calculée à partir de la valeur maximale de l'échantillon.

Numéros des pièces:

2MGKHH014000
XB03123 (code de pièce alternative ou reliée)

Nom du produit:

Valve solénoïde sous vide pour tête de travail H02 / H02F

Catégorie:

Composant de commande pneumatique / système de vide

Modèles applicables:

FUJI NXT H02 et H02F Têtes de travail

Vue d'ensemble du produit

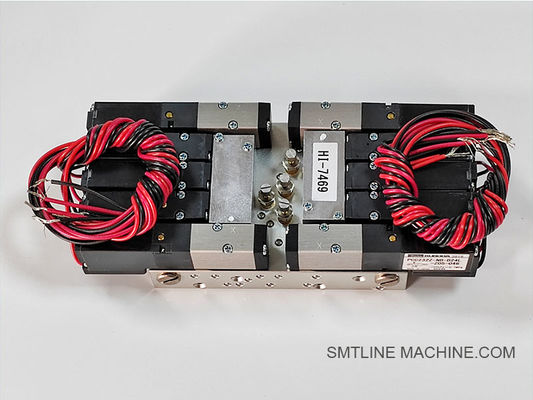

Le FUJI 2MGKHH014000 (XB03123) est une soupape électromagnétique à vide de précision utilisée dans les têtes de travail H02 et H02F des machines de montage de surface de la série FUJI NXT.Cette soupape contrôle le débit d'allumage/d'arrêt du vide vers la buse d'aspiration pendant les opérations de prise en placeIl joue un rôle crucial pour assurer une prise en charge précise des composants, une tenue sécurisée et une libération en temps opportun.

Principales caractéristiques

Réaction à grande vitesse
Permet une commutation sous vide rapide pour le placement de composants à grande vitesse.

Contrôle du vide stable
Maintient un contrôle précis sur le temps d'aspiration et la pression du débit d'air.

Conception compacte et durable
Conçu pour une intégration étroite dans le module de tête tout en résistant à un cycle continu.

Fonctionnement fiable
Prend en charge des milliers d'opérations par minute dans les cycles de travail de la machine FUJI NXT.

Applications

Contrôle du débit de vide vers l'unité de la buse dans les têtes H02 et H02F.
Assure une prise en charge et un relâchement précis pendant le placement SMT à grande vitesse.
Intégré dans le circuit pneumatique interne de la tête de travail.

Spécifications (typiques)

Type: soupape électromagnétique normalement fermée
Voltage de fonctionnement: 24 V CC (typique pour les systèmes de commande FUJI)
Temps de réponse: < 20 ms
Ports: 2 ou 3 selon la configuration du circuit
Montage: directement fixé à la base pneumatique de la tête H02/H02F
Matériau: corps métallique avec joints de haute durabilité
Contrôle: déclenché par la logique du système de vide de la machine (via le PCB de la tête)

Notes d'installation

Utiliser avec des têtes FUJI authentiques pour assurer l'ajustement mécanique et l'intégrité du joint sous vide.
Assurez-vous que les tuyaux de vide sont correctement connectés et sans fuite.
L'orientation des vannes et l'alignement des joints sont essentiels pour prévenir les problèmes de performance.

Parties typiques liées

Accessories connexes FUJI 2MGKHH014000 / XB03123 soupape solénoïde sous vide

Numéros de pièces connexes FUJI 2MGKHH014000 / XB03123 Ventilateur solénoïde sous vide et composants

Nom de l'entreprise:

Utilisez des pièces FUJI originales pour maintenir l'intégrité du vide et les performances de la machine.
Le remplacement du joint et l'inspection des tubes sont recommandés pendant l'entretien de la vanne.
Les connexions électriques doivent être vérifiées pour détecter l'usure ou la corrosion afin d'éviter tout dysfonctionnement de la vanne.

Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage.

1Que fait cette soupape magnétique?

Réponse:
Le FUJI 2MGKHH014000 (également connu sous le nom de XB03123) est une soupape électromagnétique sous vide qui contrôle l'allumage/arrêt de l'aspiration sous vide vers l'embout dans les têtes de travail H02 et H02F.Il permet à la tête de ramasser et de libérer des composants avec un chronométrage précis pendant les opérations SMT.

2Où est installée cette vanne?

Réponse:
Il est monté à l'intérieur de la tête de travail H02 ou H02F, généralement sur le bloc pneumatique ou près de l'unité de la buse, et relié par un tuyau à la source de vide et au chemin de la buse.

3Quelles têtes de travail sont compatibles?

Réponse:

H02 Tête de travail
H02F Tête de travail
Les deux sont utilisés dans les plates-formes FUJI NXT I / II / III.

4Que se passe-t-il si la valve échoue?

Réponse:
Une défaillance peut entraîner:

Incapacité à ramasser les composants
Les composants qui tombent prématurément
Alertes sous vide ou codes d'erreur de prise en charge
Niveau de vide instable ou chute de pression pendant le fonctionnement

5Comment savoir si la valve est défectueuse?

Réponse:

Effectuer un test de vide et écouter pour les fuites sonores
Utiliser un logiciel de diagnostic pour surveiller le temps de réponse du vide
Échangez avec une soupape connue-bon pour vérifier la faute
Vérifiez les signes de blocage interne, de défaillance de la bobine ou de retard de réponse

6. Vue d' ensemble technique

7Quelles parties sont associées à cette valve?

8Comment remplacer la valve?

Réponse:

1Éteignez la machine et débranchez l'air.
2Retirez la tête de travail et accédez au support de vanne.
3Déconnectez le tuyau sous vide et le connecteur électrique.
4Dévisser et remplacer la vanne.
5Réinstallez les tubes et recalibrez le niveau de vide si nécessaire.

9Conseils d'entretien

Remplacer la vanne pendant la reconstruction prévue de la tête
Nettoyer les environs pour éviter que les débris ne pénètrent dans les ports des vannes
Inspection du vieillissement ou des fuites du tuyau sous vide
Vérifiez la résistance de la bobine électrique pendant le diagnostic

10Cette valve est-elle vendue individuellement ou en kits?

Réponse:

Généralement vendus individuellement
Peut être inclus dans les trousses pneumatiques à tête H02/H02F ou les trousses d'entretien
