Vrai solénoïde FUJI H11352 V12 pour machines CMS

La valeur de l'échantillon doit être déterminée en tenant compte de l'état de la pièce.

Notre entreprise est en activité depuis 11 ans et sera certainement votre meilleur choix avec une qualité garantie et une livraison rapide


Introduction du produit

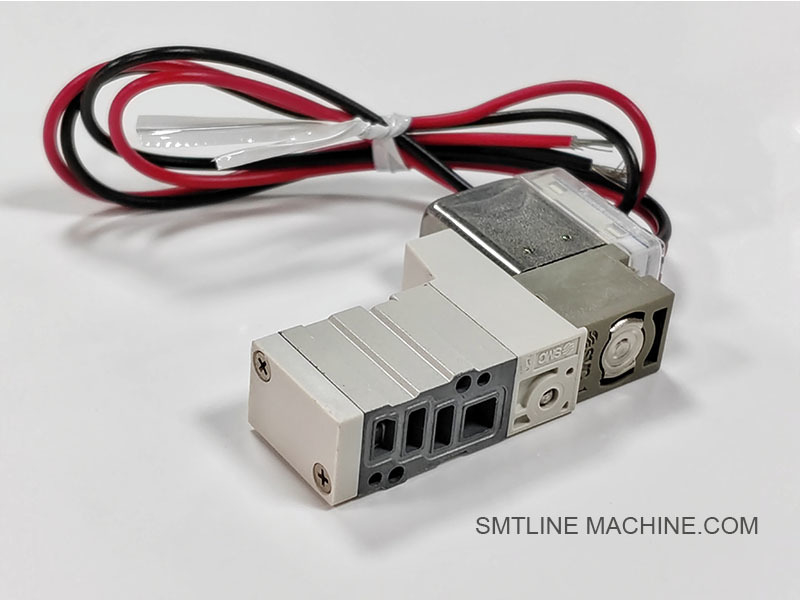

FUJI H11352 V12 Ventilateur solénoïde à tête de travail

Résumé

Le FUJI H11352 est une soupape magnénoïde pneumatique spécialement conçue pour la tête de travail V12 utilisée dans les plates-formes FUJI NXT et NXT II/III.Il joue un rôle essentiel dans le contrôle du débit d'air comprimé qui entraîne diverses fonctions de la tête telles que la prise de buse, libération, et le mouvement de l'axe Z.

Cette soupape compacte et très réactive est intégrée dans l'ensemble de la tête V12, contribuant à des opérations de placement des composants à grande vitesse et de précision.

Principales caractéristiques

Temps de réponse rapide
Prend en charge les cycles d'actionnement rapides requis pour les processus de placement SMT à grande vitesse.

Conception compacte et légère
Conçu pour s'adapter à la structure confinée de la tête de travail V12 sans ajouter de poids significatif.

Contrôle du débit d'air
Dirige l'air comprimé pour activer les actionneurs pour le contrôle de l'aspiration de la buse, le mouvement de la tête ou les interrupteurs d'air internes.

Compatibilité spécifique à la tête
Conçus exclusivement pour être utilisés dans les têtes de placement FUJI V12.

Longue durée de vie et fiabilité
Construit pour un service continu dans des environnements exigeants avec des millions de cycles de fonctionnement.

Spécifications techniques

Applications

Contrôle de l'aspiration par la buse ON/OFF
Activer l'axe Z ou les mini-cylindres internes
Partie du système de mouvement aérien à l'intérieur de la tête
Assure une prise, un placement et une libération précises des composants

Conseils d'entretien et de manutention

Veiller à ce que l'air soit propre et exempt d'humidité afin d'éviter le colmatage ou la corrosion.
Vérifiez les signes de collision, de bruit ou d'actionnement lent.
Remplacer lors de l'entretien préventif de la tête si la réactivité diminue.
Suivez toujours les protocoles de FUJI pour le traitement des ESD et des salles blanches pendant le remplacement.

Composants connexes

Accès à l'électronique pour les appareils électriques

Ces parties travaillent ensemble pour assurer un contrôle précis de l'air, une actionnement rapide et une stabilité à long terme des fonctions pneumatiques de la tête de travail V12.

Numéros de pièces connexes pour la soupape magnétique FUJI H11352 V12

Note: Les numéros de pièces marqués par (exemple) sont fréquemment utilisés dans les ensembles de têtes FUJI V12, mais peuvent varier selon la version du modèle ou la région.Vérifiez toujours avec le catalogue officiel des pièces FUJI ou votre fournisseur d'équipement.

Guide des questions fréquemment posées FUJI H11352 V12 Ventilateur solénoïde à tête de travail

1C'est quoi le FUJI H11352?

Réponse:
Le FUJI H11352 est une soupape électromagnétique pneumatique installée à l'intérieur de la tête de travail V12 des machines de placement FUJI NXT/NXT II/NXT III.Il contrôle le flux d'air comprimé vers divers actionneurs internes à l'intérieur de la tête, permettant un contrôle précis des mouvements de la buse tels que l'aspiration, la libération et le mouvement de l'axe Z.

2Que fait cette soupape magnétique?

Réponse:
Il allume/éteint électriquement l'air pour contrôler les fonctions pneumatiques à l'intérieur de la tête V12, telles que:

Contrôle du vide de la buse (aspiration/libération)
Actionnement de l'axe Z (mouvement vers le haut/vers le bas de l'arbre de la buse)
Mouvement interne de cylindre pour positionnement ou commutation mécanique
Sa vitesse de commutation rapide assure un placement fiable et répétable à grande vitesse.

3Où est-il situé?

Réponse:
La soupape H11352 est montée à l'intérieur de l'assemblage de la tête V12, généralement près du bloc de commande pneumatique.

4Quels sont les symptômes d'une valve H11352 défectueuse?

Réponse:

La buse ne peut ni ramasser ni libérer les composants
Bruit de fuite d'air de l'intérieur de la tête
Mouvement lent ou nul de la buse sur l'axe Z
Messages d'erreur liés à une défaillance de l'aspiration ou à un dysfonctionnement de la tête
Réaction irrégulière de l'air ou faible pression sous vide

5Comment est-il entretenu ou remplacé?

Réponse:

Inspecter la vanne pendant les cycles réguliers de maintenance de la tête
Vérifiez les fuites d'air, les raccords lâches ou l'actionnement retardé
Remplacez la vanne si elle montre des signes de bouchon, de réponse lente ou de panne électrique.
Utilisez des outils sûrs contre l'ESD et de l'air comprimé propre et sec
Après remplacement, essayer le mouvement de la buse et l'aspiration

6Quelle est la pression d'air requise?

Réponse:
La soupape électromagnétique fonctionne généralement sous 0,45 MPa à 0,60 MPa d'air comprimé propre et sec. Assurez-vous d'un approvisionnement réglementé pour éviter une défaillance de la soupape ou un dysfonctionnement de la tête.

7Peut-il être remplacé individuellement?

Réponse:
Oui, le H11352 peut être remplacé indépendamment sans enlever la tête entière.
Je vous assure:

Déconnectez le câble de signal et les lignes d'air.
Dévisser ou relâcher la soupape de son support de montage
Réinstallez en utilisant les pièces originales compatibles FUJI et les spécifications de couple

8Quels composants fonctionnent avec?

9Quelles sont les causes de la défaillance de la soupape magnétique?

Réponse:

Apport d'air contaminé (huile, poussière, humidité)
Surtension ou câblage cassé dans le signal de commande
Fatigue excessive du cycle due à une utilisation à long terme
Manipulation incorrecte lors du démontage ou du nettoyage de la tête

10Combien de fois devriez-vous le vérifier?

Réponse:

Pendant l'entretien planifié de la tête (généralement tous les 3 à 6 mois selon le volume de production)
Immédiatement en cas de défaillance de l'aspiration, d'erreur de la tête ou de fuite d'air
Après une rénovation de la tête ou un nettoyage du système de buste

Notes de commande et de compatibilité

Confirmez que votre modèle de tête est V12 et non V8, V4, etc.
Utilisez toujours des pièces originales FUJI pour maintenir les performances et l'intégrité du vide
Numéro de pièce de rechange: H11352
