FUJI H67698 NXT III Module de serrage de soupape solénoïde pièces détachées de la machine SMT

Les pièces de rechange doivent contenir les pièces de rechange nécessaires à l'installation de l'appareil.

Notre entreprise est en activité depuis 11 ans et sera certainement votre meilleur choix avec une qualité garantie et une livraison rapide


Introduction du produit

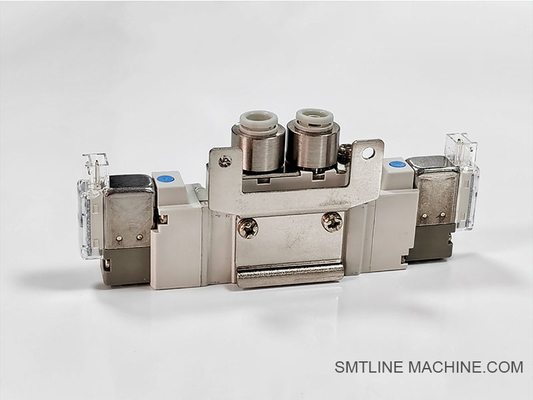

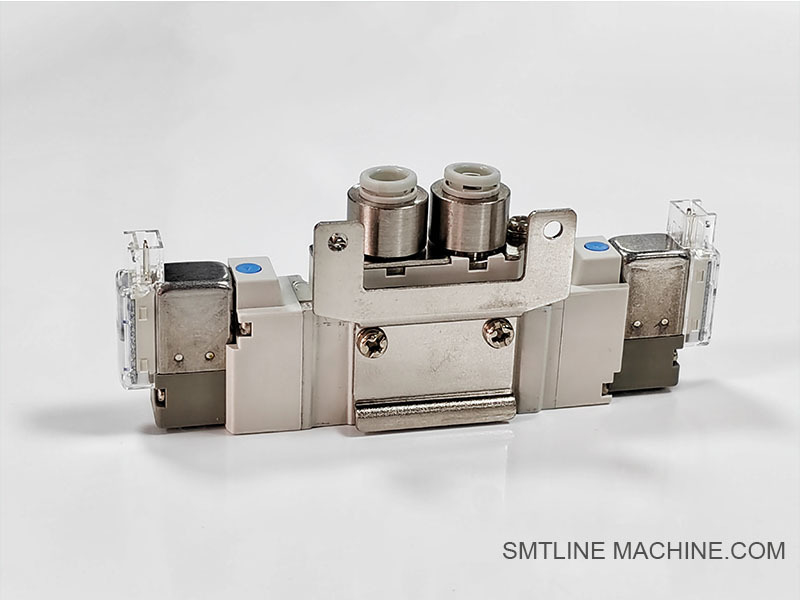

FUJI H67698 Ventilateur solénoïde de serrage du module NXT III

Résumé

Le FUJI H67698 est une soupape magnénoïde de serrage spécialement conçue pour être utilisée dans la plateforme de placement NXT III SMT.Il joue un rôle clé dans le serrage automatique et la fixation des modules de la machine (tels que les têtes de placement ou les unités d'alimentation) pendant le fonctionnement, assurant la stabilité mécanique et l'alignement précis.

Cette vanne fait partie du système de commande pneumatique de la machine et actionne des mécanismes de verrouillage qui fixent les modules en place sur le robot XY ou les unités de faisceau.

Principales caractéristiques

Actionnement de précision
Permet un serrage fiable et répétable des têtes/modules pour un placement stable à grande vitesse.

Conception compacte
Conçu pour s'adapter parfaitement à la disposition limitée par l'espace des machines NXT III.

Opération aérienne
Utilise l'air comprimé pour entraîner les pistons internes qui verrouillent ou relâchent les serrures mécaniques.

Durabilité élevée
Conçu pour une longue durée de vie et une résistance à la contamination dans un environnement de production.

Spécifications techniques

Applications

Les têtes de placement, les modules d'alimentation ou les unités d'outillage sont fixés en place.
Activé automatiquement lors de l'échange, de l'étalonnage ou du démarrage de la machine.
Utilisé dans les ordinateurs principaux NXT III, en particulier dans les lignes de production multi-modules.

Conseils de manutention et d'entretien

Assurez-vous que l'air est propre et sec pour prolonger la durée de vie de la vanne.
Vérifiez les fuites d'air, les défauts de solénoïde ou le collage des pistons lors de l'entretien préventif.
Remplacez si la vanne montre une réponse lente, une défaillance de serrage ou un bruit d'air inhabituel.

Parties connexes

Accessories connexes pour la soupape à magnétiseur de serrage FUJI H67698

Ces accessoires assurent un fonctionnement stable, sûr et efficace de la soupape magnénoïde de serrage de votre ligne FUJI NXT III.

Numéros de pièces connexes pour la soupape d'alimentation FUJI H67698

Remarque: Les éléments marqués par (exemple) sont des numéros de pièces couramment utilisés et peuvent varier en fonction de votre modèle et de votre configuration NXT III exacts.Vérifiez toujours avec le catalogue de pièces FUJI ou le fournisseur autorisé.

Guide des questions fréquemment posées ¥ FUJI H67698 NXT III Ventilateur solénoïde de serrage de module

1C'est quoi le FUJI H67698?

Réponse:
Le H67698 est une soupape magnénoïde de serrage utilisée dans les machines de placement SMT FUJI NXT III.Il contrôle le mécanisme de verrouillage qui fixe les têtes de placement ou les modules d'alimentation au grand ordinateur pendant le fonctionnement de la machine ou l'échange de modulesCette soupape fait partie du système pneumatique de la machine et assure un serrage stable et précis lors de la production à grande vitesse.

2Quelle est sa fonction principale?

Réponse:

"Système de commande" pour le verrouillage à l'air des modules NXT III (p. ex. têtes de placement, unités d'alimentation).
Assure que les modules sont fixés en place pendant le fonctionnement.
Activer la fermeture/défermature automatique pendant les procédures de mise en place ou de remplacement de la tête.

3. Dans quelles machines est utilisé le H67698?

Réponse:

Plateformes FUJI NXT III
Utilisé également dans certains modèles AIMEX ou NXT II selon la configuration de la tête/du module
Se trouvant dans l'unité de faisceau, le module de raccordement ou la base de la machine

4Quels sont les symptômes d'une soupape électromagnétique défaillante?

Réponse:

Le module ne peut pas être verrouillé ou relâché correctement.
Fuite d'air ou sifflement audibles
Réponse lente ou nulle lors des commandes de serrage
Messages d'erreur tels que "Module non détecté" ou "Échec de serrage"
Problèmes de connexion de module intermittent

5Le H67698 peut-il être remplacé individuellement?

Réponse:
Oui, c'est un composant modulaire qui peut être remplacé sans enlever le faisceau ou l'unité.
Après remplacement:

Vérifiez la pression de l'air et le câblage du signal
Confirmer le bon emplacement et le fonctionnement sans fuite
Exécuter le test de serrage via le menu de maintenance de la machine

6Comment est-il entretenu?

Réponse:

Nettoyer tous les mois pour éliminer la poussière ou l'huile accumulée
Vérifiez l'usure des tubes et des connecteurs d'air
Assurez-vous que le câble électrique est sécurisé
Remplacer les anneaux O ou les joints internes si des signes de fuite d'air interne apparaissent
Utilisez toujours une alimentation en air sec et filtré pour prolonger la durée de vie

7Quels sont les composants couramment utilisés?

8Quelle est la plage de pression recommandée?

Réponse:
Les spécifications pneumatiques de la machine FUJI sont généralement comprises entre 0,45 MPa et 0,60 MPa.

9À quelle fréquence doit-il être inspecté?

Réponse:

Tous les mois: vérification des fuites d'air et de la réactivité des vannes
Chaque trimestre: inspecter les connexions, les raccords et les composants internes
Chaque année: remplacer les joints s'ils sont utilisés dans des environnements à forte charge

10Où puis-je trouver des soupapes de remplacement?

Réponse:

Commandez par l'intermédiaire des distributeurs officiels de FUJI
Ou auprès de fournisseurs de pièces SMT agréés
Demandez toujours le bon numéro de pièce: H67698
