Verre d'étalonnage IC FUJI AA7SA00 de haute précision pour équipement CMS

Le système d'étalonnage doit être équipé d'un système d'étalonnage de type FUJIHBC

Notre entreprise est en activité depuis 11 ans et sera certainement votre meilleur choix avec une qualité garantie et une livraison rapide


Introduction du produit

FUJI AA7SA00 IC de verre d'étalonnage HBC

Résumé

L'IC de verre d'étalonnage FUJI HBC (AA7SA00) est une norme de référence en verre de précision utilisée dans les processus d'étalonnage du faisceau de tête (HBC) pour les systèmes de placement SMT FUJI.Il sert d'outil de référence essentiel pour l'étalonnage optique et l'alignement des systèmes de vision., assurant que les algorithmes de caméra et de reconnaissance de la machine maintiennent une grande précision de position et une répétabilité.

Ce verre d'étalonnage simule un composant (paquet IC) avec des marques ou des motifs fiduciaires gravés, permettant au système de comparer sa précision de reconnaissance avec une référence géométrique connue.

Principales caractéristiques

Des motifs gravés avec une grande précision
Le verre est recouvert de marquages de référence au niveau des microns utilisés pour vérifier ou corriger l'étalonnage de la vision artificielle.

Clarté et stabilité optiques
Fabriqué en verre optique de haute pureté, résistant aux distorsions, rayures et changements de température.

Utilisé dans les unités d'étalonnage HBC
Spécifiquement compatible avec les unités FUJI HBC pour les tâches d'alignement de la buse et de la tête.

Réutilisable et durable
Conçus pour une utilisation répétée sans dégradation de la qualité d'étalonnage.

Spécifications techniques

Applications

Étalonnage des systèmes de reconnaissance optique (décalage de la caméra, distorsion, mise au point).
Alignement du mouvement de la tête de placement et précision de reconnaissance.
Vérification des coordonnées XY, Theta entre caméras et axes mécaniques.
Utilisé dans le système HBC (étalonnage du faisceau de tête) de FUJI.

Conseils pour la manipulation et l'entretien

Ne manipuler que avec des gants ou des pinces antistatiques pour éviter toute contamination.
Nettoyer avec un chiffon de qualité optique et de l'alcool si des taches ou de la poussière sont présentes.
Conserver dans le boîtier de protection d' origine pour éviter les rayures ou les éclats.
Vérifiez régulièrement que les marques de référence sont intactes et visibles.

Accès à l'équipement pour les appareils électroniques

Ces accessoires assurent ensemble une exécution précise, répétable et sûre des processus d'étalonnage du système de vision et d'alignement de la tête à l'aide du CI en verre d'étalonnage AA7SA00.

Numéros de pièces connexes pour le FUJI AA7SA00 ¢ IC en verre d'étalonnage HBC

Note: Les éléments marqués comme (exemple) sont des numéros de pièces représentatifs basés sur des configurations d'étalonnage FUJI typiques.AIMEX) et doit être vérifié dans votre catalogue de pièces FUJI ou par un fournisseur agréé.

Guide des questions fréquemment posées FUJI AA7SA00 HBC IC de verre d'étalonnage

1C'est quoi le FUJI AA7SA00?

Réponse:
L'AA7SA00 est un circuit intégré en verre d'étalonnage utilisé dans le système d'étalonnage du faisceau de tête (HBC) de FUJI. Il fournit une référence visuelle précise pour l'étalonnage et la vérification de la précision des systèmes de caméra,alignement de la buse, et le positionnement de la tête dans les machines de placement SMT.

2Quelle est la fonction du verre d'étalonnage?

Réponse:

Il sert de modèle de référence standard pour l'étalonnage du système de reconnaissance visuelle.
Assure l'alignement des axes X, Y et θ (rotation) entre la buse et les systèmes de caméra.
Aide à identifier et à corriger la distorsion de la caméra, le décalage et les déviations du mouvement de la tête.
Utilisé lors de l'entretien de routine de la machine ou après le remplacement mécanique des pièces.

3Quelles machines ou systèmes utilisent AA7SA00?

Réponse:

FUJI NXT II, NXT III, AIMEX et autres modèles équipés de l'unité HBC (étalonnage du faisceau de tête).
Compatible avec les machines nécessitant une vision de haute précision et des procédures d'étalonnage de la tête.

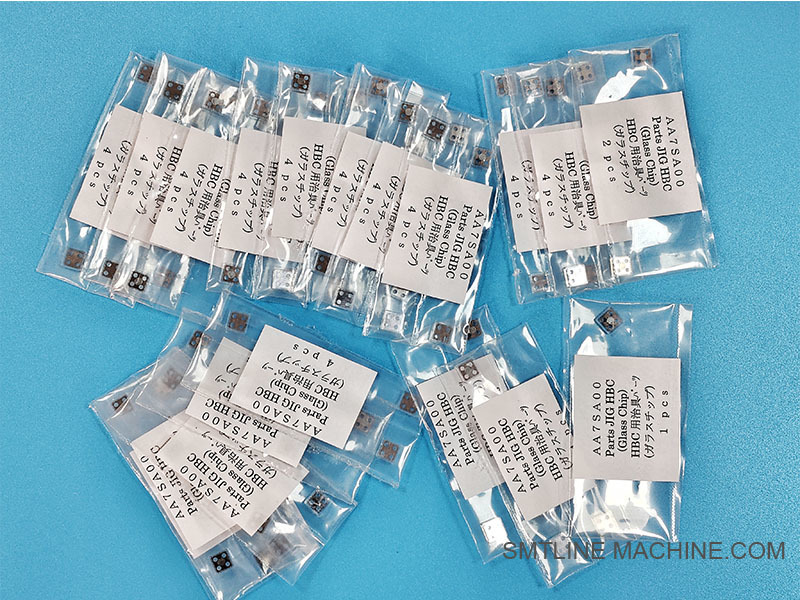

4À quoi ressemble le verre d'étalonnage?

Réponse:
Il s'agit d'un petit verre optique rectangulaire avec des motifs fiduciaux gravés au niveau du micron qui ressemblent à des contours, des grilles ou des traits croisés du paquet IC.Ces motifs sont lus par le système de vision pendant l'étalonnage.

5. Comment est utilisé le verre d'étalonnage AA7SA00?

Réponse:

Inséré dans le support de verre HBC ou le support de base.
Le système de vision de la machine capture et compare la position des marques gravées.
Les écarts sont utilisés pour corriger automatiquement la correspondance interne entre les coordonnées de la buse, de la caméra et du placement.

6Quels sont les signes indiquant qu'il doit être remplacé?

Réponse:

Des rayures, taches ou éclats sur la surface gravée.
Marqueurs fiduciaires floues ou peu claires affectant la précision de l'étalonnage.
Une inspection visuelle révèle des fissures, des résidus ou une contamination.
Erreurs d'étalonnage répétées sans autre défaut mécanique.

7Comment nettoyer et entretenir le verre d'étalonnage?

Réponse:

Utilisez des gants antistatiques ou des pincettes en plastique pour éviter les empreintes digitales et le DSE.
Nettoyer doucement avec de l'alcool de qualité optique et un chiffon ou un écouvillon sans peluche.
Conserver dans son étui antistatique d' origine pour éviter les rayures ou les ruptures.

8. Quels accessoires sont utilisés avec AA7SA00?

9À quelle fréquence le verre d'étalonnage doit-il être utilisé?

Réponse:

Pendant l'installation ou le déplacement de la machine
Après avoir remplacé l'appareil photo, la tête ou la buse
Dans le cadre de l'entretien préventif (mensuel ou trimestriel)
Lorsque la précision de la caméra ou du positionnement devient instable

10Où peut-on acheter un AA7SA00?

Réponse:

Des distributeurs officiels de FUJI ou des fournisseurs certifiés SMT.
Assurez-vous de demander le numéro de pièce original: AA7SA00 pour garantir la compatibilité et la précision.
