Engrenage axe X FUJI NXT M3II PM0CEG4 Pièces détachées pour machine CMS

Engrenage d'axe X FUJINXT M3II PM0CEG4

Notre entreprise est en activité depuis 11 ans et sera certainement votre meilleur choix avec une qualité garantie et une livraison rapide


Présentation du produit

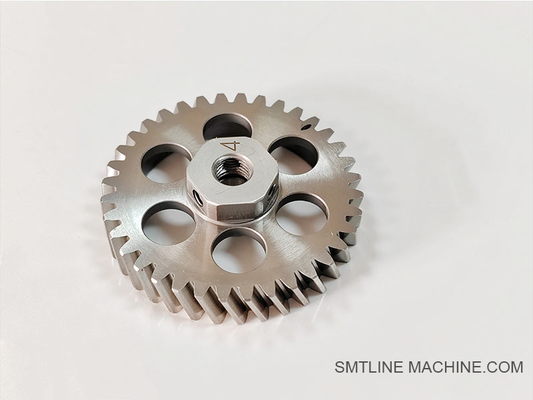

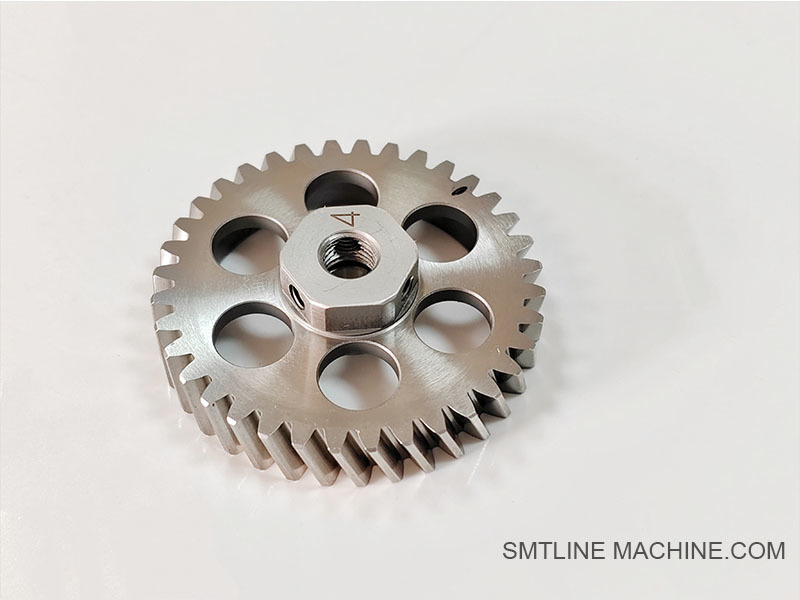

FUJI PM0CEG4 – Engrenage d'axe X NXT M3II

Aperçu

Le FUJI PM0CEG4 est un engrenage d'entraînement d'axe X de haute précision utilisé dans l'unité modulaire M3II de la plateforme de placement SMT de la série FUJI NXT. Cet engrenage fait partie du système de transmission de mouvement linéaire responsable de l'entraînement de la tête le long de l'axe X pendant les opérations de montage de composants.

Conçu pour résister aux mouvements répétitifs à grande vitesse et aux charges mécaniques, l'engrenage assure un mouvement fluide, précis et stable de la tête ou du système de portique.

Principales caractéristiques

Usinage de précision des engrenages
Fabriqué avec des tolérances serrées pour assurer un positionnement et une répétabilité précis dans les opérations SMT à grande vitesse.

Optimisé pour les modules NXT M3II
Spécialement conçu pour l'intégration avec l'ensemble moteur d'axe X M3II et le système de mouvement correspondant.

Matériau durable et à haute résistance
Fabriqué en acier allié trempé ou en aluminium traité, offrant une excellente résistance à l'usure et à la fatigue en fonctionnement continu.

Transfert fiable du mouvement rotatif au mouvement linéaire
Fonctionne en combinaison avec des entraînements par courroie ou des systèmes à vis à billes pour convertir le couple moteur en un déplacement précis de l'axe X.

Spécifications techniques

Applications

Utilisé dans les modules de placement FUJI NXT M3II
Assure un positionnement précis de la tête pendant le montage à grande vitesse
Essentiel pour l'alignement des PCB, le placement des composants et la précision du mouvement

Composants connexes

Accessoires connexes pour l'engrenage d'axe X FUJI PM0CEG4 – NXT M3II

Ces composants forment le système de mouvement complet de l'axe X, fonctionnant ensemble avec l'engrenage PM0CEG4 pour entraîner la tête de prise et de placement sur la zone de travail avec rapidité et précision.

Numéros de pièces connexes pour l'engrenage d'axe X FUJI PM0CEG4 – NXT M3II

Remarque : les numéros de pièces marqués avec (exemple) peuvent varier en fonction de la version de la machine (NXT II, III, AIMEX), de la configuration ou du fournisseur. Vérifiez toujours auprès de votre nomenclature FUJI ou de votre distributeur.

Guide FAQ — Engrenage d'axe X FUJI PM0CEG4 NXT M3II

1. Qu'est-ce que le FUJI PM0CEG4 ?

Réponse :
Le PM0CEG4 est un engrenage d'entraînement d'axe X usiné avec précision utilisé dans le module FUJI NXT M3II. Il fonctionne comme un composant central du système de mouvement de l'axe X, convertissant le couple moteur en mouvement mécanique pour guider la tête de placement ou le portique sur l'axe horizontal pendant les opérations SMT à grande vitesse.

2. Quelle est sa fonction dans le module NXT M3II ?

Réponse :
L'engrenage PM0CEG4 :

Transmet la puissance du moteur d'axe X à la tête
Permet un mouvement horizontal fluide et précis sur le PCB
Fonctionne en coordination avec la courroie de distribution, la poulie et les guides linéaires

3. Quelles machines utilisent l'engrenage PM0CEG4 ?

Réponse :
Cet engrenage est utilisé dans :

Modules FUJI NXT M3II
Installé sur des plateformes comme les séries NXT II, NXT III et AIMEX lorsqu'elles sont équipées d'unités d'entraînement de tête M3II.

4. Quels symptômes indiquent que l'engrenage est usé ou endommagé ?

Réponse :

Mouvement de la tête incohérent ou saccadé le long de l'axe X
Bruit anormal provenant de l'axe X pendant le mouvement
Erreurs d'entraînement de l'axe ou perte de pas
Jeu ou précision de placement réduite
Usure excessive de la courroie de distribution ou du moteur

5. L'engrenage PM0CEG4 peut-il être remplacé indépendamment ?

Réponse :
Oui. L'engrenage peut être remplacé individuellement pendant l'entretien. Après le remplacement, effectuez :

Réalignement du système moteur/engrenage/courroie
Réglage du jeu
Étalonnage de l'encodeur si nécessaire

6. À quelle fréquence l'engrenage doit-il être inspecté ou remplacé ?

Réponse :

Intervalle d'inspection : tous les 6 à 12 mois, ou pendant l'entretien préventif annuel
Remplacement : selon les besoins en fonction de l'usure, ou après plus de 10 000 heures de fonctionnement en utilisation à grande vitesse

7. L'engrenage nécessite-t-il une lubrification ?

Réponse :
Oui — appliquez de la graisse ou de l'huile pour machine légère en fonction des spécifications de FUJI.
Ne pas trop lubrifier, car l'excès de graisse peut attirer la poussière ou affecter les courroies/poulies environnantes.

8. Quels composants fonctionnent ensemble avec l'engrenage PM0CEG4 ?

9. Un alignement spécial est-il nécessaire lors de l'installation ?

Réponse :
Oui. Assurez-vous :

Un alignement correct avec l'arbre du moteur et la poulie
La tension de la courroie de distribution est correcte
L'engrènement de l'engrenage est fluide et le jeu est dans les limites
Recontrôle de l'encodeur pour maintenir la précision du positionnement

10. Où puis-je acheter le PM0CEG4 ?

Réponse :
Disponible auprès de :

Distributeurs agréés FUJI SMT
Fournisseurs de pièces de rechange SMT certifiés
Assurez-vous que les pièces sont des pièces d'origine d'origine ou équivalentes pour maintenir les performances et la sécurité.
