FUJI PM23709 NXT PIN, référence de piste
Notre entreprise est en activité depuis 11 ans et sera certainement votre meilleur choix avec une qualité garantie et une livraison rapide

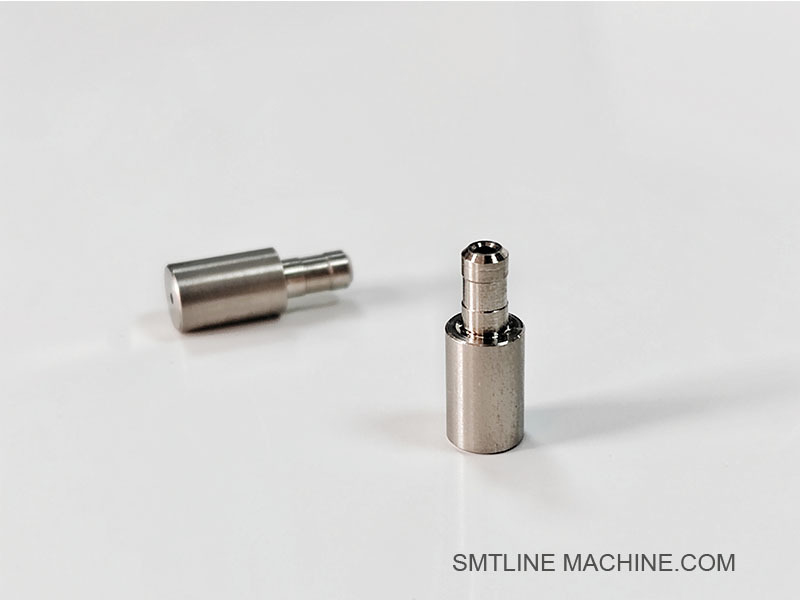

Introduction au produit FUJI PM23709 NXT épingle de référence

Le FUJI PM23709 est une broche de référence de voie utilisée dans les machines SMT de la série NXT pour aider à l'alignement et au positionnement précis des alimentateurs de composants ou des voies de convoyeur.Cette broche mécanique agit comme un localisateur de référence, contribuant à assurer l'installation précise des unités d'alimentation ou des éléments de voie dans la zone de fonctionnement de la machine.

Principales caractéristiques:

Machining de haute précision: Fabriqué selon des tolérances exactes pour servir de point de référence physique cohérent pour l'alignement de la voie ou de l'alimentateur.
Construction durable: Fabriqué en métal résistant à l'usure, garantissant une longue durée de vie même en cas de contact mécanique fréquent et de changement d'alimentation.
Conception compacte: Adapté à des trous de guidage ou à des fentes de référence désignés dans la base de l'alimentation ou la structure du convoyeur.
Cruciale pour une précision répétable: aide à maintenir le placement et l'espacement corrects des alimentateurs, empêchant les désalignements mécaniques ou les erreurs de captage des composants.

Applications:

Utilisé dans les plateformes de placement FUJI NXT / NXT II / NXT III
monté sur la base de l'alimentation, sur le convoyeur ou sur la structure de voie
Servent de point de référence mécanique pour l'alignement de:

Modules d'alimentation
Des bandes de support
Pistes de transport par convoyeur

Numéro de la partie:

PM23709

Conseils d'entretien:

Vérifiez régulièrement l'usure, la flexion ou la corrosion.
Remplacer si la précision de référence est compromise
Toujours nettoyer les surfaces environnantes pour assurer un ajustement serré et constant

Les accessoires connexes FUJI PM23709 NXT épingle de référence de piste

Numéros de pièces connexes FUJI PM23709 NXT Pinceau de référence de voie

Remarque: les numéros de pièces peuvent varier en fonction de la génération NXT (I/II/III) ou de la largeur spécifique de l'alimentateur (par exemple, 8 mm, 12 mm, 24 mm).

Guide des questions fréquemment posées FUJI PM23709 NXT PIN, référence de piste

1Quelle est la broche de référence FUJI PM23709?

Le PM23709 est une broche usinée de précision utilisée dans les machines SMT de la série FUJI NXT pour fournir un point de référence mécanique pour l'alignement des modules d'alimentation ou des voies de convoyeur.

2. Quelle est la fonction de l'épingle de référence de voie?

Guider le positionnement exact des rails d'alimentation ou des rails de voie
Assure une installation répétable sans recalibrage
Maintient la précision de l'alignement mécanique pour un placement fiable des composants

3Quelles machines FUJI utilisent la broche PM23709?

Il est compatible avec:

machines de la série FUJI NXT, NXT II et NXT III
Modules de placement et sections de convoyeur où l'alignement mécanique de la voie est requis

4Où est installée la broche?

Généralement:

Inséré dans la plaque de base de l'alimentateur ou dans la structure de montage de la voie
d'une hauteur n'excédant pas 10 mm

5De quels matériaux est faite la broche PM23709?

d'acier à haute dureté, résistant à l'usure
Finition de surface pour éviter la rouille et l'usure
Conçus pour un ajustement précis dans des tolérances serrées

6L'épingle de référence est-elle une pièce d'usure?

Pas généralement, mais il peut être nécessaire de le remplacer si:

Il se plie, s'use ou se corrode.
Il ne tient plus bien dans la structure de base.
Des problèmes d'alignement ou de vibration sont observés

7À quelle fréquence doit-il être inspecté?

Pendant l'entretien de routine de la station d'alimentation
Lorsque des erreurs d'alignement ou des problèmes d'alimentation se produisent
Il est recommandé d'effectuer une inspection visuelle et une vérification de l'ajustement tous les 3 à 6 mois

8Puis-je remplacer la broche sans réaligner le système?

Oui, si elle est installée correctement, la broche de remplacement maintiendra son alignement sans recalibration, en supposant que tout le matériel reste intact.

9Quels outils ou accessoires sont nécessaires avec cette broche?

Bouches ou manchons de guidage pour un placement précis
Serrures d'alimentation et vis de verrouillage pour maintenir les alimentateurs alignés en place
Jigs d'étalonnage (si une vérification de l'alignement est nécessaire)

10Où puis-je trouver de vraies épingles PM23709?

Vous pouvez commander chez:

Distributeurs agréés de pièces FUJI SMT
Fournisseurs agréés OEM
Réseau de pièces détachées et de services officiels de FUJI
