FUJI XS03764 V12 Working Head Mechanical Valve SPOOL SMT Spare Parts

- Je ne sais pas.XS03764 V12 soupape mécanique à tête de travail SPOOL

Notre entreprise est en activité depuis 11 ans et sera certainement votre meilleur choix avec une qualité garantie et une livraison rapide

Description du produit

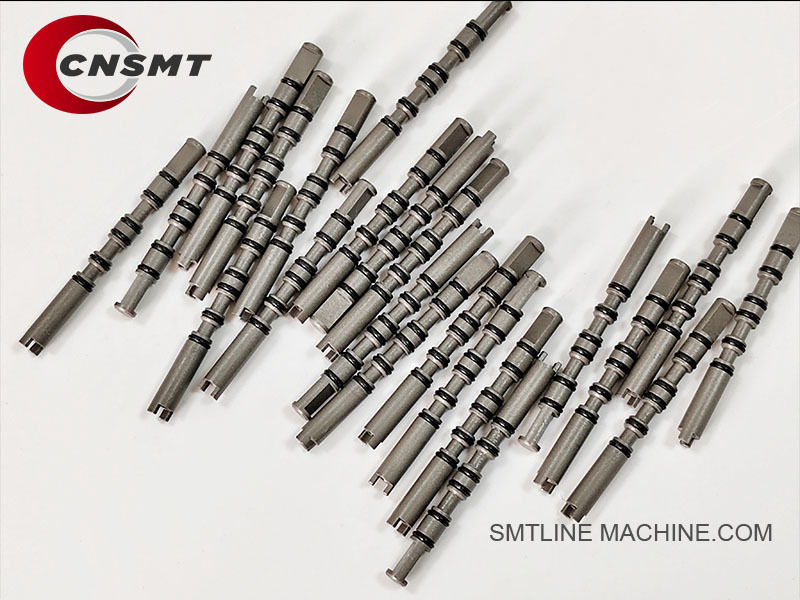

Nom du produit: FUJI V12 SPOOL de soupape mécanique à tête de travail
Numéro de pièce: XS03764
Application: Tête de travail de la série FUJI NXT V12

Fonction et but

Fonction de base:
Le SPOOL XS03764 est le composant mécanique de base à l'intérieur de la vanne pneumatique de la tête de travail FUJI V12.Il contrôle la commutation précise entre le vide (pick) et souffler (place) opérations pour la buse.

Localisation de l'installation:
Installé à l'intérieur du bloc de soupape pneumatique de la tête du V12, il régule les voies d'air en basculant entre les états de vide et de pression de l'air.

Caractéristiques de performance:

Réponse de commutation rapide
Excellente étanchéité et résistance à l'usure
Assure un contrôle précis du vide pour les buses, améliorant la précision de placement

Spécifications techniques (référence)

Machines applicables

Série FUJI NXT:

NXT V12 à tête
Compatible avec les machines des séries NXT III, NXT V utilisant la tête V12

---

Principaux avantages

Fabrication de précision de qualité OEM
Haute durabilité et excellentes performances de scellement
Réaction rapide pour la production SMT à grande vitesse
Facile à installer et à remplacer, réduisant les temps d'arrêt

Parties connexes recommandées

Informations sur l'offre

État des stocks: stock régulier, disponible immédiatement
Délai de livraison: 1 à 5 jours ouvrables (en fonction de la quantité)
Condition: 100% original neuf ou de qualité supérieure

Soutien disponible:

Fiches techniques et schémas d'assemblage en cas d'explosion
BOM complète pour le système pneumatique à tête V12
Cote des fournisseurs et options d'expédition mondiale

---

Accès à l'appareil pour le remplacement d'un autre appareil

Components mécaniques de support

Réserves recommandées

Les pièces de remplacement doivent être équipées d'un revêtement en acier.
XS03764 + XS00920 (capteur de vide) + 2AGKHA000402 (PCB principal) ¢ Pour le remplacement complet du pneu et du capteur

Machines applicables

La tête de travail FUJI NXT V12
Compatible avec les modèles NXT II, III et V utilisant des têtes V12

Appui disponible:

BOM complet pour l'assemblage de soupapes V12
Des dessins, des schémas et des guides d'entretien
Les stocks mondiaux et les cotations des fournisseurs

XS03764 SPOOL ¢ Liste des numéros de pièces connexes

Ensembles de pièces essentielles recommandés

Machines applicables

La tête de travail FUJI NXT V12
Compatible avec les modèles NXT II, NXT III, NXT V utilisant des têtes V12

---

---

Guide des questions fréquemment posées FUJI XS03764 V12 Tête de travail

Informations générales

Q1: À quoi sert le SPOOL de soupape mécanique XS03764?

A: Je suis désolé.
Le SPOOL XS03764 est un composant interne essentiel de l'ensemble de soupapes mécaniques à l'intérieur de la tête de travail FUJI NXT V12.permettant un fonctionnement précis de l'emboutissage.

Fonction et principe de fonctionnement

Q2: Quelle est la fonction de la bobine de soupape mécanique?

A: Je suis désolé.

Contrôle le débit pneumatique à l'intérieur de la tête du V12.
Commutateurs entre le vide (pour le décapage des composants) et la pression positive ou le souffle d'air (pour le décapage des composants ou le nettoyage des buses).
Assure une performance pneumatique précise et fiable de la tête.

Compatibilité avec les machines

Q3: Avec quelles machines le XS03764 est-il compatible?

A: Je suis désolé.

FUJI NXT II
FUJI NXT III est une
série FUJI NXT V (avec tête de travail V12)

Installation et remplacement

Q4: Quand la bobine XS03764 doit-elle être remplacée?

A: Je suis désolé.

Fuites d'air lors de la prise ou du placement.
Le vide ne tient pas correctement.
L'air positif ne fonctionne pas correctement.
L'obturateur échoue ou est coincé.
Le cycle d'entretien indique l'usure (généralement après 12 à 24 mois, selon l'utilisation).

Q5: Comment remplacer la bobine?

A: Je suis désolé.

1Éteignez et dépressez la machine.
2Ouvrez le groupe de soupapes pneumatiques de la tête du V12.
3Retirez le corps de la vanne et accédez à la bobine.
4Vérifiez l'état de la bobine (XS03764), du corps de la vanne (XS03765) et des anneaux O (XS03766).
5Installez la nouvelle bobine, lubrifier avec une graisse pneumatique appropriée.
6Réassemblez la vanne, vérifiez les fuites d'air.

Problèmes courants et résolution de problèmes

Q6: Quels sont les symptômes de défaillance les plus courants?

A: Je suis désolé.

Perte de vide sur des buses spécifiques.
Dégagement d'air lent ou mouvement de la buse coincé.
Souffle d'air persistant lorsqu'il est au ralenti.
Augmentation des erreurs de sélection ou des échecs de placement.

Q7: Quelles sont les causes de défaillance de la bobine?

A: Je suis désolé.

Usure à long terme de la surface de la bobine.
La saleté, les résidus de flux ou la contamination par l'huile à l'intérieur de la vanne.
La dégradation des anneaux O entraîne des fuites.
Une lubrification incorrecte ou un manque d'entretien

Conseils d'entretien

Q8: Comment entretenir la bobine mécanique de la vanne?

A: Je suis désolé.

Nettoyer régulièrement l'ensemble de la vanne (recommandé tous les 3 à 6 mois).
Remplacer la bobine et les joints de manière préventive après 12 à 24 mois ou en cas d'usure.
Utilisez uniquement de la graisse pneumatique homologuée (types recommandés FUJI).
Gardez l'air comprimé sec et propre avec des filtres appropriés.

Parties connexes

Conseils en matière d'approvisionnement

Le XS03764 est une pièce consommable; FUJI recommande de le garder en stock pour l'entretien.
Il est généralement remplacé par XS03765 (corps de soupape) et XS03766 (ensemble d'anneaux O).
Disponible auprès des distributeurs officiels de FUJI et des fournisseurs de pièces détachées SMT.

Conclusion

Le SPOOL de soupape mécanique de la tête de travail XS03764 V12 est essentiel pour une commutation stable du vide et de l'air dans la tête FUJI NXT V12.erreurs de la buse, et améliorer la fiabilité du placement.
