YAMAHA YV YS série Vibration Fit trois tubes cinq tubes Vibration Fit pièces de rechange SMT

YAMAHA Vibration Vibration Fit YV YS Series Vibration Fit Trois Tubes Cinq Tubes Vibration Fit

Notre entreprise est en activité depuis 11 ans et sera certainement votre meilleur choix avec une qualité garantie et une livraison rapide

Description du produit

Nom du produit :

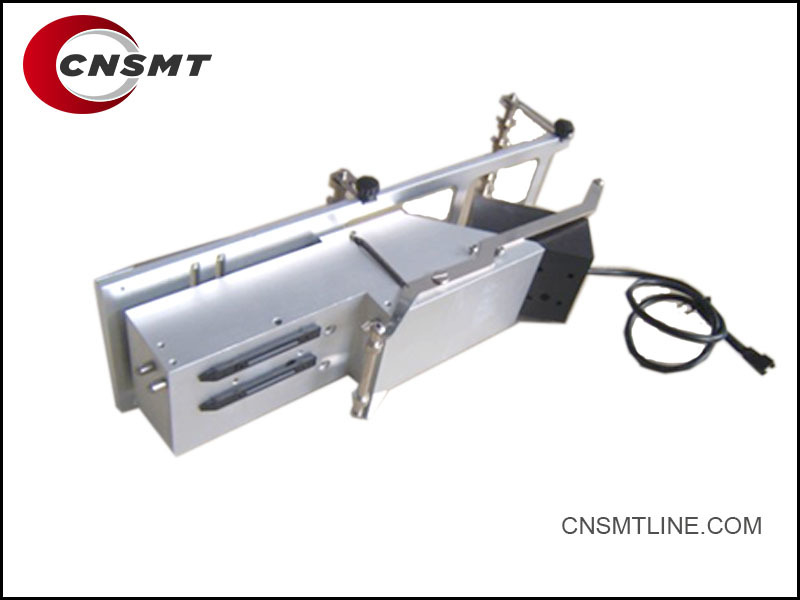

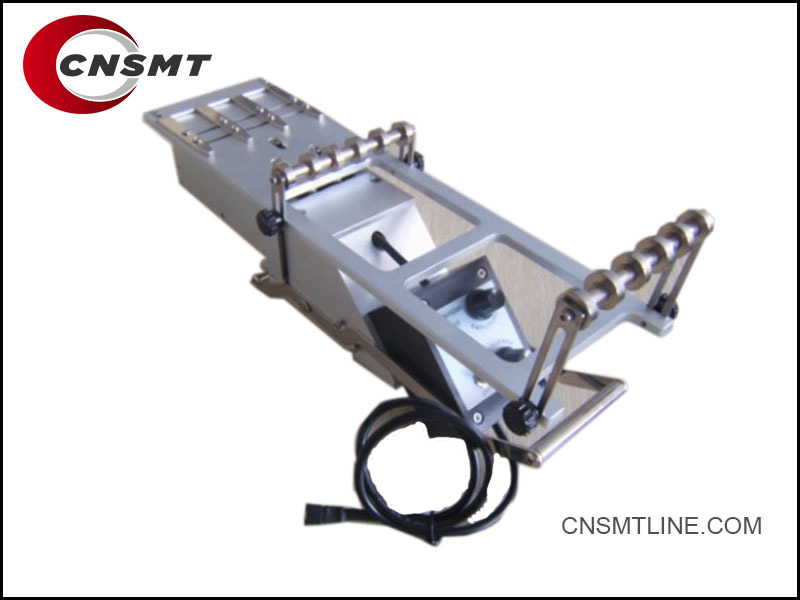

Alimentateur vibrant YAMAHA (trois tubes / cinq tubes)

Modèles applicables :

Machines SMT YAMAHA séries YV, YS

---

Aperçu du produit

L'alimentateur vibrant YAMAHA est un dispositif d'alimentation auxiliaire utilisé dans les chaînes de production de technologie de montage en surface (SMT). Il est conçu pour alimenter des composants non emballés en bande, tels que des composants en vrac, des composants de forme irrégulière ou des composants en tubes.

---

Caractéristiques

Configuration multi-tubes :

Disponible en modèles à trois tubes (3 tubes) ou à cinq tubes (5 tubes).
Permet l'alimentation simultanée de plusieurs types de composants.

Contrôle précis des vibrations :

Force et fréquence des vibrations réglables.
Assure une alimentation en composants fluide et stable.

Haute compatibilité :

Entièrement compatible avec les machines de placement SMT YAMAHA séries YV (YV100X, YV100XTG, etc.) et YS (YS12, YS24, YS88, etc.).

Alimentation flexible des composants :

Convient aux composants de type tube, aux pièces de forme irrégulière, aux connecteurs et aux matériaux en vrac.

Plug-and-Play :

Installation simple ; peut être rapidement connecté à la fente d'alimentation de la machine.

---

Spécifications techniques

| Paramètre | Description |
| ----------------- | ------------------------------------ |
| Type d'alimentateur | Alimentateur à tube vibrant |
| Configuration | Options trois tubes / cinq tubes |
| Alimentation | CC 24V (de la machine SMT) |
| Modèles compatibles | Séries YAMAHA YV, séries YS |
| Contrôle des vibrations | Amplitude et fréquence réglables |
| Matériau | Cadre en acier avec revêtement antistatique |
| Types de composants | Composants en tube, composants de forme irrégulière |

---

Avantages

Alimentation efficace pour les composants ne convenant pas aux bobines de bande.
Réduit le placement manuel pour les composants irréguliers.
Haute durabilité et vibrations stables pour une production à long terme.
Entretien facile et configuration rapide.

---

Numéros de pièces courants

| Modèle | Description |
| ----------------- | ---------------------------------------------------------------------------------------------- |
| Yamaha 3-Tube | Alimentateur vibrant pour 3 tubes |
| Yamaha 5-Tube | Alimentateur vibrant pour 5 tubes |
| Numéro de pièce alternatif | Parfois appelé « Alimentateur à tube YV », « Alimentateur à tube YS » ou « Alimentateur à tube vibrant Yamaha » |

---

Scénarios d'application

Production SMT en petits lots
Lignes de prototypage
Manipulation de composants de forme irrégulière
Emballage non standard (par exemple, connecteurs, broches, LED en tubes)

Principaux numéros de pièces etndash; Alimentateur vibrant

| Type d'alimentateur | Numéro de pièce | Description |
| ----------------- | ----------------- | ------------------------------------------ |
| Alimentateur 3 tubes | KHJ-MC200-000 | Alimentateur vibrant etndash; 3 tubes (séries YV / YS) |
| Alimentateur 5 tubes | KHJ-MC400-000 | Alimentateur vibrant etndash; 5 tubes (séries YV / YS) |

---

Pièces et accessoires connexes

| Article | Numéro de pièce | Description |
| ------------------------ | ----------------- | ---------------------------------------------------- |
| Contrôleur de vibrations | KHJ-MC21C-00 | Contrôle l'amplitude et la fréquence des vibrations |
| Câble d'alimentation de l'alimentateur | KHJ-MC300-000 | Câble d'alimentation pour l'alimentateur vibrant |
| Support d'alimentateur vibrant | KHJ-MC500-000 | Support de montage pour l'alimentateur vibrant |
| Ensemble moteur vibrant | KHJ-MC310-000 | Moteur vibrant pour l'alimentateur vibrant Yamaha |
| Support de tube | KHJ-MC600-000 | Support pour tubes de composants (modèles à 3 ou 5 tubes) |
| Câble de contrôle de signal | KHJ-MC700-000 | Ligne de signal reliant l'alimentateur à la machine |

---

Modèles de machines compatibles

Série YV : YV100X, YV100XTG, YV88, YV112
Série YS : YS12, YS24, YS88, YS100, YS100F

---

Résumé des principaux numéros de pièces

| Numéro de pièce | Description |
| ----------------- | ------------------------ |
| KHJ-MC200-000 | Alimentateur vibrant à 3 tubes |
| KHJ-MC400-000 | Alimentateur vibrant à 5 tubes |
| KHJ-MC21C-00 | Contrôleur de vibrations |
| KHJ-MC310-000 | Ensemble moteur vibrant |
| KHJ-MC500-000 | Support/Kit de montage |
| KHJ-MC600-000 | Support de tube |
| KHJ-MC700-000 | Câble de signal |

Accessoires et pièces de rechange connexes

| Accessoire/Pièce | Numéro de pièce | Description |
| --------------------------------------- | -------------------- | ----------------------------------------------- |
| Contrôleur de vibrations | KHJ-MC21C-00 | Ajuste l'amplitude et la fréquence des vibrations |
| Unité moteur vibrant | KHJ-MC310-000 | Entraîne les vibrations pour l'alimentation des composants |
| Câble d'alimentation | KHJ-MC300-000 | Câble d'alimentation de l'alimentateur |
| Câble de signal | KHJ-MC700-000 | Câble de signal de contrôle de la machine à l'alimentateur |
| Ensemble de supports de montage | KHJ-MC500-000 | Dispositif de fixation pour le montage de l'alimentateur sur la plate-forme de la machine |
| Support de tube etndash; 3 tubes | KHJ-MC600-000-3T | Contient les tubes de composants (pour le modèle à 3 tubes) |
| Support de tube etndash; 5 tubes | KHJ-MC600-000-5T | Contient les tubes de composants (pour le modèle à 5 tubes) |
| Butée de tube | N/A (personnalisé) | Arrête les composants à la sortie du tube (caoutchouc ou métal) |
| Tapis antistatique | Générique | Empêche les dommages statiques aux composants sensibles |
| Pieds en caoutchouc / Tampon d'amortissement des vibrations | Générique | Réduit le bruit et les vibrations mécaniques |
| Ensemble de ressorts de vibration | Composant interne | Maintient une vibration équilibrée (pièce d'usure) |
| Bouton/Cadran du contrôleur | Partie de KHJ-MC21C-00 | Contrôle manuellement l'intensité des vibrations |

---

Pièces d'usure (consommables)

Ressorts de vibration etndash; Fatigue avec le temps, nécessite un remplacement.
Roulements du moteur vibrant etndash; Si le bruit augmente ou si l'efficacité diminue.
Supports de tubes / Pinces etndash; S'usent avec les changements de tubes fréquents.
Tampons en caoutchouc / Amortisseurs etndash; Pour un fonctionnement stable sur de longues périodes.

---

Scénarios de remplacement courants

Panne du moteur etrarr; Remplacer KHJ-MC310-000 (Ensemble moteur).
Vibration faible ou instable etrarr; Vérifier/remplacer KHJ-MC21C-00 (Contrôleur) et les ressorts.
Support de tube cassé ou usé etrarr; Remplacer par KHJ-MC600-000-3T ou -5T.
Problèmes de signal etrarr; Remplacer KHJ-MC700-000 (Câble de signal).

---

Compatibilité

Convient à toutes les séries YV (YV100X, YV88, YV112, YV100XTG).
Convient à toutes les séries YS (YS12, YS24, YS88, YS100, YS100F).

---

Exemple de nomenclature (BOM) résumé

| Alimentateur principal | KHJ-MC200-000 (3 tubes) / KHJ-MC400-000 (5 tubes) |
| ------------------------ | ----------------------------------------------- |
| Contrôleur | KHJ-MC21C-00 |
| Moteur | KHJ-MC310-000 |
| Câble d'alimentation | KHJ-MC300-000 |
| Câble de signal | KHJ-MC700-000 |
| Support de montage | KHJ-MC500-000 |
| Support de tube (3 / 5 tubes) | KHJ-MC600-000-3T / -5T |

---

FAQ sur YAMAHA Vibration Vibration Fit YV YS Series Vibration Fit Trois Tubes Cinq Tubes Vibration Fit

1 Entrepôt physique,

2 livraison rapide

2  support après-vente

3  fourniture de services de transport porte-à-porte

4 avantages de prix

5  offrant une gamme complète d'installations et d'accessoires de dip SMT
